  3. BricsCAD初心者向けガイド!ビューポートの追加と活用テクニックを解説

BricsCAD初心者向けガイド!ビューポートの追加と活用テクニックを解説

はじめに

BricsCADは、多くの設計者にとって便利なCADソフトウェアであり、その中でもビューポート機能は特に重要な役割を果たしています。ビューポートとは、一つのレイアウト内で異なる視点やスケールで図面を表示するためのウィンドウのようなものです。この機能により、設計者は異なる角度や異なる尺度でモデルを表示し、より詳細な部分の検討やプレゼンテーションを行うことが可能となります。ビューポートを使用することで、効率的に設計図を管理し、印刷時には最適なレイアウトを実現することができます。特にBricsCADビューポートは、CAD初心者でも理解しやすく、使いやすい設計が施されています。このガイドでは、BricsCADでのビューポートの基本的な役割やそのメリット、さらに具体的な追加方法やカスタマイズテクニックについて詳しく解説します。初心者でも安心して学べるよう、ステップバイステップで進めていくので、ぜひ最後までお読みください。

BricsCADとビューポートの基本

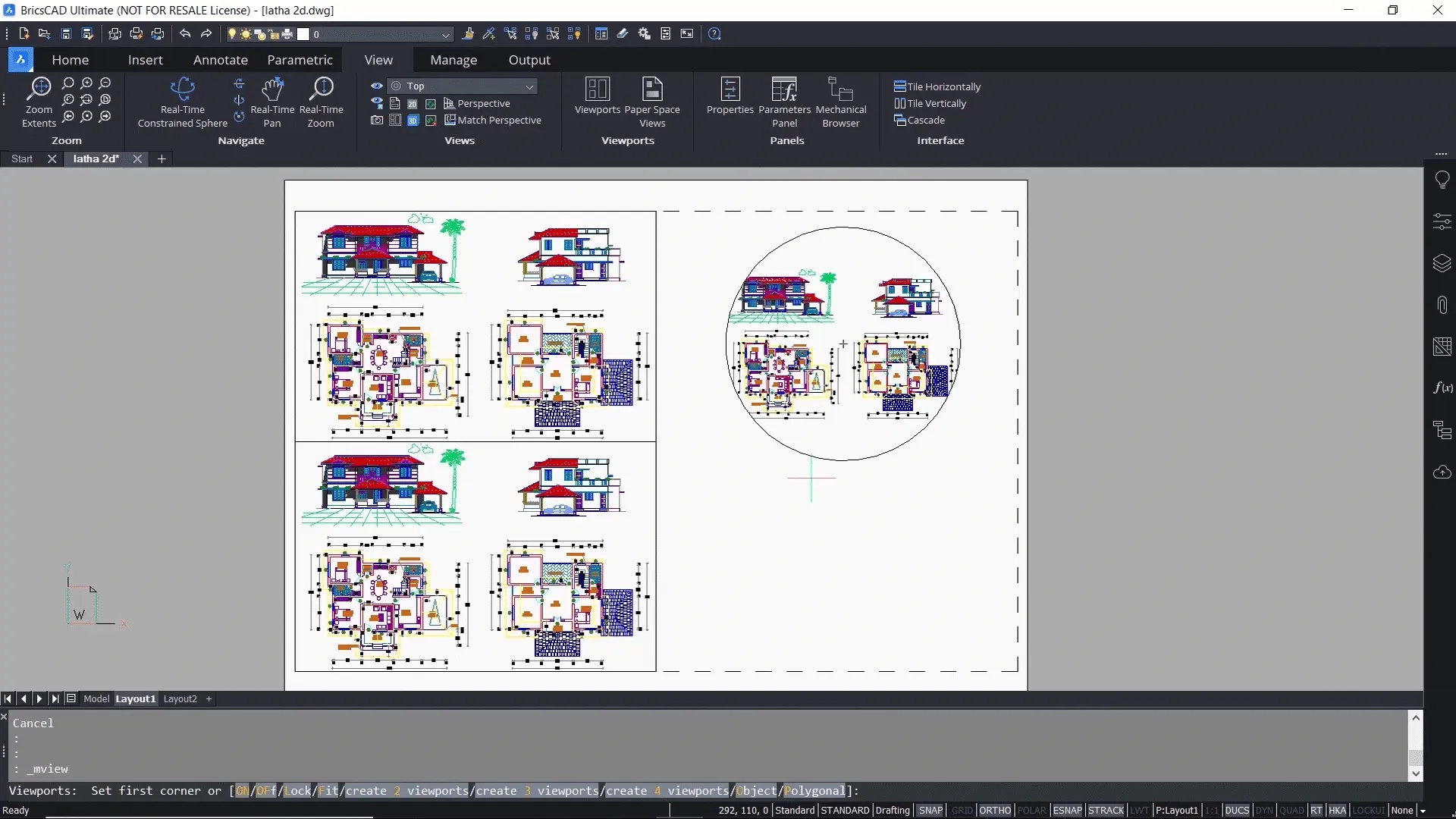

ビューポート 11

引用:Bricys:https://www.bricsys.com/ja-jp/blog/viewports-in-bricscad-the-basics

BricsCADにおけるビューポートの基本的な役割とそのメリットについて解説します。まず、ビューポートは、CADソフトウェアにおいて異なる視点やスケールでモデルや図面を表示するための機能です。これは特に、設計プロジェクトを進める際に非常に重要なツールとなります。BricsCADでは、このビューポート機能を活用することで、ユーザーはモデル空間とペーパー空間を柔軟に管理することが可能です。

BricsCADの概要とビューポートの役割

BricsCADは、多機能でありながら操作がシンプルなCADプラットフォームで、設計者にとって欠かせないツールです。ビューポートの役割は、特定の視点や部分を強調することで、設計をより深く理解し、効率的な作業をサポートすることにあります。この機能により、設計者は一つのレイアウトで複数のビューを作成し、異なる尺度での表示を提供できます。たとえば、詳細な構造部分を大きく表示したり、全体のバランスを確認するために小さく表示したりすることが可能です。モデル空間とペーパー空間の違いを理解することは、この機能を最大限に活用するための第一歩です。モデル空間は設計全体を描画するための無限の作業エリアであり、ペーパー空間は印刷やプレゼンテーションに特化したレイアウトエリアです。これらをうまく活用することで、設計の精度や効率が大幅に向上します。

ビューポートのメリットと可能性

ビューポートを活用することで得られるメリットは多岐にわたります。まず第一に、異なるスケールでの表示が可能となるため、設計者は詳細な部分をズームインして確認したり、概要を把握するためにズームアウトしたりできる点が挙げられます。この機能はCAD設計技術において非常に重要であり、より正確な図面作成が可能となります。また、ビューポートの活用により、3Dモデルを2D図面と並行して表示することができ、これにより、設計の理解が深まると同時に、プレゼンテーションや印刷物の質も向上します。さらに、ビューポートでのスケールロック機能を使用すると、一度設定したスケールを固定し、誤操作を防ぐことができます。これにより、設計図のレイアウトが安定し、印刷においても一貫した品質を保つことが可能です。ビューポートを最大限に活用することで、CAD初心者でも効率的に設計を進めることができ、限られた時間で質の高い成果物を作成できるようになります。

ビューポートの追加とカスタマイズ

ビューポートの追加方法とそのカスタマイズについて、具体的な手順を紹介します。これにより、CAD初心者でも簡単にビューポートを作成し、適切に調整することが可能になります。設計の効率を上げるためには、ビューポートの正しい使用方法を理解し、必要に応じてカスタマイズすることが重要です。

ビューポートの作成手順

ビューポートの作成は、BricsCAD内で非常にシンプルです。まず、ペーパースペースに切り替えます。これは、画面下部のレイアウトタブをクリックすることで行います。その後、ビューポートを作成するために、MVIEWコマンドを使用します。コマンドラインに’MVIEW’と入力するか、メニューからペーパースペースビューを選択することで、ビューポートを描画する準備が整います。描画する際はマウスを使って四角形のエリアをドラッグし、ビューポートを作成します。この時、ビューポートの形状を円形や多角形にすることも可能です。さらに、スケールロック機能を活用することで、ビューポート内の表示尺度を固定し、誤操作を未然に防ぐことができます。ビューポートの作成は、CAD設計技術において基本的なスキルであり、これをマスターすることは効率的な図面管理の第一歩です。

ビューポートのカスタマイズと設定

作成したビューポートは、さらにカスタマイズすることで、設計図に合わせた表示が可能になります。まず、ビューポートを選択した状態でプロパティパネルを開きます。このパネルでは、ビューポート内の表示内容やスケールを調整することができます。例えば、特定の部分を強調するためにスケールを変更したり、見やすいように表示スタイルを設定したりすることが可能です。さらに、ビューポートの位置やサイズを自由に調整することで、設計の詳細をより正確に表示することができます。ドラッグ操作やプロパティ設定を駆使することで、ビューポートを最大限に活用し、効率的に設計を進めることができます。また、BricsCADのレイアウトを利用して、異なるビューポートの配置を調整することで、よりプロフェッショナルな印刷レイアウトを実現できます。これらのカスタマイズと設定を通じて、CAD初心者でも設計プロセスを効率化し、プレゼンテーションや印刷物の品質を向上させることができるでしょう。

ビューポートを使った効率的な図面管理

ビューポートを活用することで、効率的に図面を管理する方法を紹介します。これにより、異なるスケールや視点での図面管理が容易になり、設計者はより柔軟にプロジェクトを進めることが可能です。

異なるスケールと視点の管理

ビューポートを使用することで、同じレイアウト内で異なるスケールや視点を管理することができます。たとえば、全体図を1:100スケールで表示し、詳細図を1:50スケールで表示することで、設計の全体像と詳細部分を同時に確認することが可能です。この機能を活用することにより、異なるスケールの図面を整理する手間が省け、設計の効率が大幅に向上します。さらに、3Dモデルを2D図面と組み合わせて表示することもでき、これにより、設計の理解が深まるだけでなく、クライアントへのプレゼンテーションの質が向上します。ビューポートのスケールロック機能も活用することで、設定したスケールを誤って変更することを防ぎ、常に正確なスケールで図面を管理することができます。これにより、BricsCADで設計を行う際の作業効率が格段に上がり、時間を有効に活用できます。

ビューポートでのレイヤー管理

ビューポートを使用したレイヤー管理は、設計の複雑性を効果的に処理するために不可欠です。ビューポートごとに異なるレイヤーを設定することで、必要な情報のみを強調し、不要な情報を隠すことができます。これにより、図面を見やすくし、無駄な情報が視界に入るのを防ぎます。具体的には、ビューポート内で表示したいレイヤーを選択し、必要に応じてフリーズ機能や透過設定を活用することで、見やすさを調整します。BricsCADのプロパティパネルを使って、ビューポートごとに表示するレイヤーを細かく設定できるため、異なる設計案や段階を簡単に比較することが可能です。これによって、設計の全体像と詳細部分を視覚的にわかりやすく伝えることができ、印刷時にも最適なレイアウトを確保することができます。経験を積むことで、ビューポートのレイヤー管理が効率的な図面管理の強力なツールとなり、設計プロセスをさらに効率化することができるでしょう。

ビューポートのトラブルシューティング

ビューポートの使用中に発生する可能性のある問題とその解決策、さらにパフォーマンス向上のための最適化方法について解説します。これにより、ビューポートを安心して使用できるようになります。

一般的な問題とその解決策

ビューポートを使用する際には、いくつかの一般的な問題が発生することがあります。たとえば、ビューポートが白紙のまま表示されることがありますが、これはレイヤーが非表示になっていることが原因となるケースが多いです。この場合、レイヤー設定を確認し、必要なレイヤーが表示されているか、またはフリーズされていないかをチェックします。また、印刷時にビューポートの枠線が表示される問題もよくありますが、この解決策としては、専用の画層を使用し、印刷設定でその画層を非表示にする方法があります。ビューポートのスケールが誤って設定されることもあり、その場合は再度スケールを確認し、適切な設定を行う必要があります。これらのトラブルシューティングを理解することで、ビューポートをスムーズに使用し続けることができ、業務の効率化にもつながるでしょう。

ビューポートの最適化とパフォーマンス向上

ビューポートのパフォーマンスを向上させるためには、いくつかの最適化方法があります。まず、不要なビューポートを削除することで、プロジェクトの負荷を軽減し、操作のレスポンスを改善できます。また、表示設定を最適化することも重要です。例えば、表示品質を低めに設定することで、特に複雑な3Dモデルを扱う場合のレンダリング速度が向上します。さらに、ビューポート内に表示されているオブジェクトが多すぎる場合、これらを整理し、必要な部分のみを強調表示することで、パフォーマンスが向上します。定期的にファイルを保存し、バックアップを取ることで、データの安全性を確保することも忘れないようにしましょう。これらの最適化手段を実施することで、ビューポートの使用がよりスムーズになり、プロジェクト全体の効率も上がります。

実践的なビューポート活用例

実際の設計プロジェクトにおけるビューポートの活用例を紹介します。これにより、さまざまな状況でどのようにビューポートを活用できるかを理解し、より効果的な設計が可能となります。

複数ビューポートの活用テクニック

複数のビューポートを活用することで、同じレイアウト内で異なる視点やスケールの図面を同時に表示できます。例えば、平面図と立面図を並べて表示し、それぞれ異なるスケールで詳細を確認することが可能です。また、異なる設計案を比較するために、ビューポートに異なる図面を表示することも有効です。これにより、設計の違いを視覚的に把握しやすくなり、より良い選択が可能になります。さらに、プレゼンテーションにおいても、ビューポートを活用することで、クライアントに設計の意図を効果的に伝えることができます。これらのテクニックを活用することで、設計プロセスがスムーズになり、より効率的にプロジェクトを進めることができるでしょう。

プレゼンテーションと印刷におけるビューポートの役割

プレゼンテーションや印刷時において、ビューポートは非常に重要な役割を果たします。まず、ビューポートを利用することで、特定の部分を強調したり、詳細をわかりやすく伝えることができ、これにより設計の意図を正確に伝えることが可能になります。印刷時には、ビューポートのスケールとレイアウトを最適化することで、プロフェッショナルな仕上がりを実現します。ビューポートの枠線を非表示にするなど、細部にまでこだわることで、クライアントへの印象を高めることができます。また、3Dモデルの表示を活用することで、設計の全体像やコンセプトをより効果的に伝えることが可能です。これらのテクニックを適用することで、BricsCADを使用してプロフェッショナルな成果物を作り出すことができるようになり、設計プロジェクトにおけるプレゼンテーションの質も格段に向上します。

まとめ

BricsCADのビューポート機能を活用することで、設計図の整理や印刷が格段に容易になります。初心者の方でも、この記事を参考にしてビューポートの基本操作をマスターすることで、図面作成の効率が大幅に向上します。これにより、設計の詳細をより正確に表現できるようになり、最終的な印刷物の品質も向上します。さらに、ビューポート機能の活用により、設計プロジェクトの効率化が図られ、時間の節約にもつながります。将来的には、プロフェッショナルなキャリアを築くための基礎となる実践的なスキルを身につけることができるでしょう。ビューポートを効果的に使用することで、BricsCADを最大限に活用し、より高品質な図面を作成することを目指しましょう。
