基本から応用まで！AutoCADで半径寸法を中心から引く方法完全ガイド

1. はじめに

AutoCADは、建築図面や製造図など、さまざまな分野で使われている高機能な設計ソフトです。中でも「半径寸法」を正しく記入することは、図面の精度と読みやすさを左右する重要な要素です。特に、円や円弧の中心から半径を示す寸法は、設計意図を明確に伝えるために欠かせません。

AutoCADに不慣れな初心者にとっては、基本的な操作を覚えるだけでも時間がかかるものです。しかし、寸法の基本をしっかり押さえておけば、図面の修正や追加作業もスムーズに進められるようになります。一度間違った寸法で作図を進めてしまうと、後からの修正に手間がかかり、時間的ロスにつながることもあります。

本記事では、AutoCAD初心者の方に向けて、「中心から半径寸法を引く方法」をわかりやすく解説します。寸法スタイルの基本、建築図や製造図で使える実用的なテクニック、「DIM」や「DIMRADIUS」といったコマンドの使い方まで、順を追って紹介していきます。

最初は少し難しく感じるかもしれませんが、記事を読みながら実際に操作を試してみることで、自然と理解が深まります。中心からの半径寸法を正しく記入できるようになれば、図面の品質が向上し、設計意図も正確に伝わるようになります。AutoCADでの図面作成をより効率的に進めるために、ぜひ本記事を活用してください。

2. AutoCADとは？基本的な概要

・File:AutoCad new logo.svg – Wikipedia

https://it.m.wikipedia.org/wiki/File:AutoCad_new_logo.svg

AutoCADは、2次元（2D）および3次元（3D）の図面設計を行うための汎用的なCAD（コンピュータ支援設計）ソフトウェアです。建築、製造、土木など、多岐にわたる分野で活用されており、正確な寸法指定や複雑な図形の描画が求められる設計業務において強力なツールとなります。

とくに、円や円弧といった曲線形状を多く扱う設計では、半径や直径などの円に関する寸法の記入が非常に重要です。AutoCADでは、標準ファイル形式である“.dwg”を使って、設計者同士がスムーズに図面を共有したり、複数人での共同作業を効率よく進めることができます。

ここでは、AutoCADの基本的な機能と、寸法記入、特に半径・直径寸法の概要について説明します。これからAutoCADを使い始める初心者にとっては、操作画面やツールの構成を把握することが第一歩です。画面内のどこにどのツールがあるのかを理解することで、作図や寸法記入といった操作をよりスムーズに進められるようになります。

これから紹介する内容は、AutoCADをこれから使い始める方だけでなく、基本を再確認したい中級者にとっても役立つものです。正確な寸法記入が必要とされる建築図面や製造図面を扱う際の基本的な道しるべとして、ぜひ参考にしてみてください。

---

2.1. AutoCADの基本機能とは

AutoCADの最大の特徴は、マウスとキーボードを組み合わせて、効率的かつ高度な図面作成ができる点にあります。代表的な機能には、基本図形を描く「作図」、線や円などに寸法を記入する「寸法記入」、オブジェクトの位置や形状を変更する「修正」などがあります。中でも、AutoCADの「DIM」コマンドをはじめとする寸法機能は、正確な図面設計に欠かせない要素です。

初心者の方は、まずリボンメニューやツールバーにある「作図」「修正」「注釈」などのタブを確認し、それぞれの基本コマンドを覚えることから始めるとよいでしょう。AutoCADの寸法記入ツールは、選択したオブジェクトの種類によって自動的に適切な寸法タイプに切り替わる仕組みになっています。コマンドラインに表示される指示を見逃さずに確認することが、正しい操作のための大切なポイントです。

AutoCADのバージョンによって、操作画面や一部の機能に違いはありますが、寸法記入の基本的な考え方や操作手順は共通しています。たとえば、より効率的に寸法を記入できる「QDIM（クイック寸法）」や「Quick Dimension」などの機能は、近年のバージョンで追加された便利なツールです。これらを活用することで、図面作成の作業効率をさらに高めることができます。

---

2.2. 半径寸法と直径寸法の基本

円や円弧のサイズを正しく示すには、半径寸法（R）や直径寸法（φ）といった表記が必要になります。AutoCADでは、円の半径を示すために「DIMRADIUS」コマンド、直径を示すためには「DIMDIAMETER」コマンドを使用します。これらの寸法は、対象となる形状や作業内容に応じて、適切に使い分けることが求められます。

たとえば、小さな穴や部分的な円弧など、中心からの距離が明確であれば半径寸法を使うのが一般的です。一方で、大きな円や配管のように直径の全体サイズを伝えることが重要な場合には、直径寸法が適しています。このように、寸法の表記方法を選ぶ際には、対象物の特性や設計意図を踏まえて判断することが大切です。

JIS（日本産業規格）などの図面表記ルールにおいても、寸法記入の際には「R（半径）」や「φ（直径）」の使い分けが定められています。図面を見る相手にとって、意図がすぐに伝わるかどうかを意識しながら、最も適した寸法表現を選びましょう。

設計目的や図面の視認性を考慮したうえで、半径寸法と直径寸法を正しく使い分けることが、AutoCADでの図面品質を高める大きなポイントとなります。特に、中心からの寸法表示は、円や円弧の正確なサイズと位置を明確に伝える手段として非常に有効です。次のセクションでは、この半径寸法についてさらに詳しく見ていきましょう。

3. 半径寸法の基本

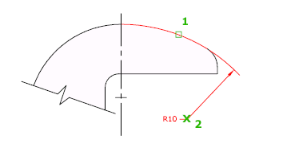

・AutoCAD2024Help

https://help.autodesk.com/view/ACD/2024/JPN/?guid=GUID-99EED401-D7DF-4CF3-95ED-BBD107A13855

円や円弧を正確に描く場面では、半径寸法が頻繁に登場します。半径寸法を記入することで、対象物の大きさや曲率を簡潔に示すことができ、図面を見る人にとっても一目で理解しやすくなります。AutoCADの初心者にとっても、半径寸法の記入方法は早い段階で習得しておくと非常に便利です。

半径寸法を正しく使用することで、設計者の意図がスムーズに相手に伝わり、誤解や設計ミスを防ぐ効果があります。また、寸法線が中心から引かれていることで、円や円弧の中心がどこにあるかを明確に示せるため、設計図を読む側にとっても作業がしやすくなります。さらに、機械加工などの現場では、必要な情報を的確かつ簡潔に伝える手段としても有効です。

このセクションでは、AutoCADにおける半径寸法の重要性や具体的な使い方、図面上での表示形式とその読み取り方について詳しく解説していきます。表示に関する注意点も含めて紹介しますので、正しい使い方を身につける参考にしてください。

---

3.1. 半径寸法の重要性と用途

半径寸法は、円や円弧の大きさを正確かつ明確に伝えるための基本的な表現方法です。図面において対象のサイズを示す際に、もっとも直接的で視覚的に分かりやすい手法といえるでしょう。たとえば、機械部品の製造図では穴の大きさを示すために、建築図面では円形の柱や吹き抜けの配置を正確に伝えるために、半径寸法がよく使われます。

同じサイズの円でも、使用目的や作業内容によって、半径と直径のどちらを使ったほうが分かりやすいかは異なります。そのため、用途に応じて適切に使い分けることが求められます。また、図面上に複数の円がある場合、それらの寸法を統一して半径で示すことで、図面全体の整合性や視認性が向上します。中心からの寸法線で揃えておくと、相互の関係性も把握しやすくなります。

特に機械設計の現場では、半径が重要な設計パラメータになることが多く、寸法公差を確保しながら曲面を正確に仕上げるために、正確な寸法の記入が欠かせません。誤差を防ぎ、製造品質を保つうえでも、正しい半径寸法の使い方は非常に重要です。AutoCADでの設計においても、この知識をしっかり身につけておくことで、より高精度な図面作成が可能になります。

---

3.2. 半径寸法の表示形式と読み取り方

図面上では、「R30」や「R100」といった形式で半径寸法が表されるのが一般的です。数字の前に“R”をつけることで、それが半径寸法であることを明示しています。AutoCADでは「DIMRADIUS」コマンドを使って半径寸法を記入すると、標準でこの形式が適用され、半径の長さが自動的に計測・表示されます。

読み手にとっては、この表示により円や円弧の大きさだけでなく、中心の位置やその円がどの範囲に広がっているかまで、ひと目で把握することが可能になります。特に中心から寸法線が引かれている場合には、図面の構造がより明確に伝わるため、作業者にとっても大きな助けになります。設計意図を正確に読み取ってもらうためにも、寸法表示の配置や方向には配慮が必要です。

ただし、注意点として、図面のスケール設定や単位の指定によっては、画面に表示される寸法値が実際のサイズと異なって見えることがあります。たとえば、ミリ単位で作図しているのにスケールがインチに設定されていると、値に混乱が生じる原因になります。寸法スタイルを使ってスケールや表示精度をしっかりと調整しておくことが重要です。

さらに、寸法値が小数点を含む場合には、表示桁数を適切に設定する必要があります。AutoCADの寸法スタイル設定を活用すれば、小数点以下の桁数や単位の表記方法（メートル、ミリメートルなど）を柔軟に変更できます。こうした調整により、図面全体の統一感が高まり、視認性と正確性の両立が可能になります。

4. AutoCADでの寸法記入ツールの使い分け

AutoCADには、さまざまな種類の寸法記入ツールが用意されており、それぞれの図形や状況に応じて適切に使い分けることが求められます。用途や形状に応じたコマンドを選ぶことで、図面に過不足なく、かつ見やすい寸法情報を効率よく配置することができます。

初心者の方は、まずAutoCADにおける代表的な寸法記入コマンドである「DIM」の基本的な使い方を習得することから始めましょう。そのうえで、「DIMRADIUS」や「DIMDIAMETER」など、特定の目的に特化したコマンドの使い方にも慣れておくと、より自由度の高い寸法記入が可能になります。

実際の作図作業では、ひとつのコマンドだけですべての寸法を適切に記入することは難しい場面もあります。例えば、「QDIM」や「Quick Dimension」といった一括寸法コマンドを使えば、複数のオブジェクトを一気に寸法化できますが、細かな調整が必要な箇所では手動で丁寧に記入するほうが確実です。また、「寸法線設定」を理解し、必要に応じて寸法線の形や長さを調整することで、視認性の高い図面が作成できます。

以下では、寸法記入ツールを適切に使い分けるために覚えておきたい代表的なコマンドの特徴や、各コマンドを活用する際の実践的なテクニックについて紹介します。これらを理解することで、寸法記入の効率と正確さの両方を向上させることができるでしょう。

---

4.1. 主要な寸法記入コマンド

AutoCADでの寸法記入作業において基本となるコマンドは、「DIM」「DIMRADIUS」「DIMDIAMETER」「DIMALIGNED」などです。これらのコマンドは、リボンメニューの「注釈」タブやコマンドラインから簡単に呼び出すことができ、対象となるオブジェクトをクリックすることで寸法を表示できます。

中でも「DIM」コマンドは非常に便利で、選択したオブジェクトの種類（直線、円、円弧など）を自動的に判別し、それに応じた最適な寸法スタイルを適用してくれる統合型の寸法記入ツールです。ただし、複雑な形状や複数のオブジェクトが近接している場合には、自動判定がうまくいかないこともあるため、寸法位置や数値の表示内容をしっかり確認する必要があります。

一方、「DIMRADIUS」や「DIMDIAMETER」は、それぞれ半径寸法や直径寸法を的確に記入したい場合に便利です。たとえば、円弧や円のサイズを明確に示す必要があるときには、「DIMRADIUS」を使って中心からの寸法線を表示させると、図面の見た目もすっきりとし、伝達性が向上します。

こうしたコマンドの使い分けを身につけるためには、描こうとしている図形の形状や目的を常に意識することが大切です。たとえば、完全な円なのか部分的な円弧なのかによって、適した寸法の取り方が異なる場合があります。用途に応じて最適なコマンドを選び、図面の品質向上を図っていきましょう。

---

4.2. DIMRADIUSとその他のコマンドの比較

「DIMRADIUS」は、指定した円や円弧の半径を簡単に表示するための専用コマンドです。対象となる図形を選択するだけで、中心から外周へ向かって寸法線が引かれ、半径値が自動的に表示されます。一方、「DIMDIAMETER」は同じ図形に対して直径寸法を表示するためのコマンドであり、用途に応じて使い分ける必要があります。

また、「QDIM」や「Quick Dimension」といった一括寸法記入機能も、作業効率を高めるために非常に役立ちます。これらのコマンドを使えば、複数の線分や円に対して同時に寸法を割り当てることができ、手動で一つひとつ記入する手間を省くことができます。ただし、寸法線の位置や表示内容が自動的に決まるため、細かい調整が必要な場合には手動での微修正が欠かせません。

AutoCADには、選択した図形に応じて最適な寸法形式を自動判別してくれる「スマート寸法」と呼ばれる機能もあり、図面作成を効率的に進めるうえで便利です。ただし、自動判定で完璧に寸法が適用されるとは限らないため、最終的には自分の目で確認し、必要があれば手動で調整することが大切です。

また、複雑な図面では、寸法線や引出線が見切れたり重なったりすることもあります。こうした場合には、「折り曲げ半径寸法」を活用することで、寸法線を折り返して見やすく表示することが可能です。図面の視認性や整合性を意識しながら、状況に応じたツールの使い分けを行いましょう。

---

4.3. 寸法記入の最適な方法

寸法記入を最適化するためには、図面の正確性・視認性・作業効率の3つのバランスを意識することが重要です。初心者の方は、まずまとまった範囲の寸法を「QDIM」や「Quick Dimension」で一括記入し、その後で重要な箇所のみを手動で微調整するという方法を取ると、効率的に作業を進めることができます。

また、「寸法線設定」の内容をしっかり理解しておくことで、不要な寸法線が追加されることを防ぎ、必要な情報だけを適切に記入することができます。寸法線の長さや矢印のスタイル、寸法値の表示位置などを調整することで、読みやすく、整った図面を作成することが可能です。

多くの企業や設計チームでは、AutoCADのテンプレートファイル（.dwt）を活用し、寸法スタイルやレイヤーの構成、尺度などを統一した設定で管理しています。こうしたルールがある場合には、個人の判断で寸法設定を変更するのではなく、プロジェクトごとのガイドラインに従って作業することが求められます。

最も重要なのは、図面を読む人にとって「誰が見ても迷いなく理解できる寸法になっているか」という視点です。見やすさを重視しながら、必要な情報を過不足なく伝えることを心がけましょう。AutoCADの豊富な寸法機能を正しく使いこなすことで、図面の完成度と作業効率を飛躍的に高めることができます。

5. 中心から半径寸法を引く方法

中心から半径寸法を引く方法とは、円や円弧の中心を起点として、そこから外側へ寸法線を伸ばして半径を示す記入形式です。この方法を用いることで、図面上で対象となる円の大きさや中心位置が明確に伝わり、設計意図や加工の指示をより正確に相手へ伝えることができます。特に、中心位置が重要な要素となる建築構造や機械部品の設計などでは、この寸法記入が大いに役立ちます。

AutoCADでは、DIMコマンドやDIMRADIUSコマンドなどを活用することで、簡単に中心から半径寸法を記入できます。さらに、寸法記入と同時に中心マークを自動で表示させる設定を行えば、図面の視認性が向上し、図形構造の理解が格段にしやすくなります。こうした寸法の描き方をマスターすることで、図面の品質が上がり、社内やクライアントからの信頼も高まるでしょう。

このセクションでは、中心から半径寸法を引くことの意味やメリット、具体的な操作手順、そしてより実践的なテクニックについて詳しく解説します。実務に直結する知識として、図面の完成度を高めたい方はぜひ押さえておきましょう。

---

5.1. 中心からの寸法線の意味と重要性

中心から引く寸法線は、円や円弧の中心点を起点とし、そこから外周方向に寸法線を伸ばす形式です。この形式によって、半径がどこから測られているのかが明確になり、設計者の意図をより正確に相手に伝えることができます。AutoCADでは、寸法記入時に中心マークを同時に挿入することができるため、視覚的な一貫性を保ちながら、図面全体の理解を助ける構成が可能になります。

JIS（日本産業規格）に基づいた図面表記を行う場合でも、中心から寸法線を引いた形式は視認性が高く、読み間違いのリスクが低減されるというメリットがあります。設計ルールや業界ごとの表記基準に準拠した寸法配置は、図面の信頼性を高める要素でもあるため、注意深く設定を行う必要があります。

また、寸法線が中心から引かれていると、後から図面を確認する人が中心位置を探す必要がなくなり、作業の手間が減ります。とくに、製造現場や建築現場では図面の情報を素早く読み取る必要があるため、中心からの寸法記入は大きな助けとなります。図面の読みやすさと正確性を両立させるために、この表記方法を積極的に取り入れることをおすすめします。

---

5.2. 具体的な手順と技術

中心から半径寸法を記入するには、まずAutoCADのリボンメニューから「注釈」タブを開き、その中にある「寸法」パネルから「半径寸法」または「DIMRADIUS」コマンドを選択します。次に、半径寸法を記入したい円または円弧をクリックすると、自動的に半径の長さが計測され、図面上に寸法テキストと寸法線がプレビュー表示されます。

この状態で寸法線を任意の方向へドラッグし、配置したい位置でクリックすれば、寸法が確定されます。寸法線は円の中心から外側へ伸びた状態で表示され、寸法値の先には矢印またはスラッシュが描かれます。また、必要に応じて、寸法スタイルの設定画面で「中心マークを表示する」オプションを有効にすると、自動で中心記号（「＋」や「×」など）が挿入され、図面の整合性がさらに高まります。

もし寸法線の先端が図形の外に出すぎたり、文字と他の要素が重なって見づらい場合は、引出線をドラッグして位置を調整するか、「プロパティパレット」や「ストレッチコマンド」を使って細かく修正することができます。また、円の半径が大きく、通常の寸法線では図面からはみ出してしまう場合には、「折り曲げ半径寸法」機能を使って、寸法線を途中で折り曲げながら表記することで、限られたスペースでもわかりやすい表示が可能です。

このように、寸法の見せ方やレイアウトは状況に応じて工夫することが大切です。正しい手順を身につけ、必要に応じたテクニックを活用することで、図面の完成度を高め、図面を見る人にとっても分かりやすく、正確に伝わる設計が可能になります。

6. 寸法スタイルのカスタマイズ

寸法スタイルを適切に設定しておくことで、図面の寸法表記に統一感が生まれ、見やすさと作業効率の両方が大きく向上します。特に、中心から半径寸法を引く設計スタイルを多用する場合には、中心マークの形や寸法線のスタイル、文字のフォントやサイズまで一貫したルールに沿って管理しておくことが重要です。

AutoCADでは、「寸法スタイル管理」機能を利用することで、寸法の見た目や書式、単位、記号、寸法線や引出線のスタイルなど、細かい設定をカスタマイズすることができます。こうしたスタイル設定は、一度整えてしまえば、同じプロジェクト内で寸法の見た目がぶれることなく一貫性のある図面を作成することが可能になります。

さらに、テンプレートファイル（拡張子 .dwt）に寸法スタイルを登録しておくと、他の図面でも簡単に再利用することができ、チームでAutoCADを運用する際にも非常に有効です。設計業務の効率化だけでなく、品質向上にもつながるため、寸法スタイルの設定はぜひ早めに取り組んでおきたい項目です。

この章では、寸法スタイルの基本的な設定方法から、中心マークや引出線などの細部のカスタマイズ方法までを紹介します。設計現場での実用性を重視した内容になっているので、ぜひ自分の作業スタイルに取り入れてみてください。

---

6.1. 寸法スタイル設定の基本

AutoCADで寸法スタイルを設定するには、リボンメニューの「注釈」タブにある「寸法スタイル管理」を開くか、「DIMSTYLE」コマンドを入力して設定画面を表示します。ここでは、寸法値に使用するフォントや文字の高さ、寸法線や引出線の太さ・色・スタイル、寸法の先端に使う矢印の形状などを細かく調整することが可能です。

また、寸法値に小数点以下を何桁表示するか、単位をミリメートルとするかメートルとするかなども、この設定画面で変更できます。たとえば、建築設計ではメートル単位、製造図ではミリ単位が一般的に使われるため、用途に合わせてスタイルを切り替えることが大切です。

新しい寸法スタイルを作成する場合は、既存のスタイルを複製し、それをベースにカスタマイズしていくと効率的です。同じスタイル内で半径寸法や直径寸法、斜め寸法などをまとめて管理することもできますが、まずはすべての寸法に共通する基本設定を整えることが重要です。

スタイルの設定が終わったら、図面内で実際に寸法を記入してみて、意図した通りに表示されているかを確認しましょう。設定がうまく反映されていない場合は、スタイルの適用先を間違えていないか、設定が図面に正しく読み込まれているかを見直す必要があります。

企業やチームで共同作業を行う場合には、テンプレートファイルに寸法スタイルをあらかじめ登録しておき、全員が同じ設定で図面作成できるようにすることが推奨されます。こうした取り組みにより、図面の品質が統一され、やりとりのミスも減少するため、作業の効率化と標準化が同時に実現できます。

---

6.2. 中心マークと引出線の調整

中心マークとは、円や円弧に寸法を記入したときに、図形の中心を示すために自動表示される“＋”や“×”などのシンボルのことを指します。AutoCADでは、この中心マークの表示方法やサイズ、線の種類などを寸法スタイルの中で自由に設定することができます。設定画面では「シンボルと矢印」タブを開き、中心マークの形状やサイズを調整する項目を見つけることができます。

たとえば、中心マークが小さすぎて図面上で見えにくい場合は、サイズを拡大したり、色や線種を変更して視認性を高めることができます。また、図面全体のトーンに合わせて、目立ちすぎないように調整することも可能です。作業者や図面の用途に応じて最適な見え方を追求しましょう。

引出線についても、長さや角度を自由に設定できます。寸法値を円の中心から離れた位置に配置したいときや、ほかの要素と重ならないように調整したい場合には、この設定がとても便利です。ただし、引出線が長すぎると図面に余計な空白が生まれてしまったり、他の寸法線と干渉して見づらくなることがあるため、適切な長さに調整することが大切です。

こうした細かい設定を整えることで、図面全体が整然とし、誰が見ても理解しやすい仕上がりになります。中心から半径寸法を引く設計スタイルと組み合わせて使うことで、設計意図がより明確に伝わり、高品質な図面を効率的に作成できるようになります。

また、作成した寸法スタイルはテンプレートに保存しておくことで、別の図面でも再利用でき、スタイルのばらつきを防ぐことができます。作業のたびにスタイルを設定し直す手間が省けるだけでなく、チームでの共同作業においても図面の統一感を保つうえで非常に有効です。

7. よくあるトラブルとその対処法

AutoCADで寸法を記入する際、思った通りに寸法が表示されなかったり、寸法線が意図しない位置に出てしまったりすることがあります。こうしたトラブルは、主に設定ミスやオブジェクトの選択ミス、レイヤーの状態、スケール設定の不一致などが原因となって起こります。特に初心者のうちは、何が原因なのかすぐに判断できず、操作に迷ってしまうことも多いでしょう。

作業時間に制限がある現場では、トラブルが起きた時にすばやく原因を特定し、適切に対応することが求められます。そのためには、あらかじめよくある問題とその対処法を理解しておくことが非常に重要です。寸法が表示されない、位置がずれる、文字化けするなどの症状も、原因を知っていれば落ち着いて対応することができます。

AutoCADには豊富な設定項目があるため、トラブルの原因が複数重なる場合も珍しくありません。しかし、問題ごとに一つずつチェックしていけば、必ず解決の糸口は見つかります。このセクションでは、現場でよく発生する代表的なトラブルとその対処法を紹介します。実際の作業環境に照らし合わせながら、役立ててください。

---

7.1. 一般的な問題と解決策

寸法が図面上に表示されない場合、まず確認すべきはレイヤーの状態です。寸法用のレイヤーが「非表示」または「ロック」されていると、寸法を記入しても表示されなかったり、編集できない状態になってしまいます。また、寸法の色が背景色と同じになっていて、見えていないだけということもありますので、レイヤーの色も確認しておくとよいでしょう。

次に、オブジェクトスナップの設定を確認します。寸法を記入する際に円の中心を正確に検出できていないと、正しい寸法線を引くことができません。特に「センター」スナップが無効になっていると、中心点をうまく拾えず、寸法がずれてしまうことがあります。オブジェクトスナップの設定は、ステータスバーから簡単に確認・変更できますので、常に有効な状態にしておきましょう。

さらに、スケール設定のミスによって寸法値の見え方が変わってしまうケースもあります。たとえば、図面枠と寸法のスケールが一致していないと、寸法文字が大きすぎたり小さすぎたりしてしまい、図面のバランスが崩れてしまいます。このような場合には、寸法スタイルのスケールやアノテーション尺度を調整して、全体のバランスをとる必要があります。

寸法がうまく表示されないときは、あわてて何度も同じ操作を繰り返すのではなく、レイヤー・スナップ・スケールといった基本的な設定項目から順番に確認することが重要です。小さな設定の見落としが、大きなトラブルの原因になっていることも少なくありません。

---

7.2. 寸法表示のトラブルシューティング

寸法値が文字化けしてしまう、あるいは読みづらいフォントで表示されるといった問題は、フォント設定や環境依存によるものが多く見られます。AutoCADで使用されているフォントファイルがパソコンにインストールされていない場合、代替フォントで表示され、意図しない見た目になることがあります。このようなときは、寸法スタイルの「文字」設定を開いて、正しいフォントが指定されているか確認しましょう。

また、「折り曲げ半径寸法」を使用している場合、寸法線の向きや表示位置がずれてしまうことがあります。図形を編集したあとに寸法線が追従できず、見た目が不自然になるケースです。このような場合には、「プロパティパレット」や「ストレッチコマンド」を活用して、寸法線の位置や角度を手動で調整することで、きれいな状態に整えることができます。

特に長い半径を扱う図面では、寸法線が図面の外にはみ出してしまい、全体の見通しが悪くなることがあります。そうしたときには、寸法線を折り曲げて表示する機能をうまく使い、限られたスペースの中でも寸法情報を分かりやすく表現できるように工夫することが求められます。

さらに、チームで図面を共有して作業している場合、表示環境によって寸法の見え方が異なることもあります。これは、各メンバーのテンプレートや寸法スタイル設定がバラバラになっていることが原因です。こうしたズレを防ぐためには、共有テンプレートを用意し、全員が同じ設定で図面を開くようにルール化しておくと、表示のズレや誤解を防ぐことができます。

寸法表示に関するトラブルは、設定の統一と確認の習慣を持つことで、ほとんどを未然に防ぐことが可能です。日頃から自分の環境を整えておくことで、作業中のストレスを軽減し、より効率的な図面作成を実現できるようになります。

8. まとめ：中心からの半径寸法をマスターする

中心から半径寸法を正しく引く技術は、AutoCADを使った図面設計において非常に重要なスキルのひとつです。円や円弧を扱う場面では、この寸法記入方法が設計意図をより正確に、そして明確に相手に伝えるための鍵となります。中心点を基準に寸法線を引くことで、図面全体の構造が理解しやすくなり、作業者やクライアントにとっても信頼性の高い図面を提供できるようになります。

この記事では、AutoCAD初心者の方を対象に、中心から半径寸法を引くための基本から応用までを段階的に解説してきました。寸法スタイルの設定や各種コマンドの使い分け、中心マークの表示方法、さらにはよくあるトラブルとその対処法に至るまで、実践に役立つ知識を幅広く取り上げています。

AutoCADには多彩な機能がありますが、それらを的確に使いこなすためには、基本をしっかりと理解し、繰り返し操作を行うことが不可欠です。特に寸法記入は、図面の見やすさや精度を左右する大切な工程であり、その中でも中心からの半径寸法は、建築図・製造図どちらにも応用できる汎用性の高い技術です。

寸法スタイルを一度しっかりと整えておけば、図面の品質を大きく高めることができ、JISなどの規格に対応した正確な図面を効率的に作成できるようになります。また、トラブルへの対処法を知っておくことで、作業の中断を最小限に抑え、よりスムーズな業務遂行が可能になります。

AutoCADでの図面作成をより効率的に、そして正確に行うために、ぜひ本記事で学んだ内容を日々の作業に取り入れてみてください。中心からの半径寸法をマスターすることは、設計スキルを一段階引き上げる大きなステップとなるはずです。継続的に学びながら、伝わる図面、信頼される図面を目指していきましょう。
