AutoCADのテンプレート整備を成功させる方法｜DWT・印刷スタイル・CAD標準仕様まで整理

1. はじめに

管理者として、図面作成に携わるメンバーの作業をできるだけ統一したいと考える方は多いのではないでしょうか。特にAutoCADでは、図面品質のばらつきや印刷トラブルの発生、属人化した作図手順への対応が課題になりやすいものです。そこで注目されているのが、DWTや印刷スタイルをはじめとするテンプレートファイルの整備です。

図面の基盤となるテンプレートを整備しておけば、作図の標準化が進み、関係者全員が同じ基準で業務を進めやすくなります。品質管理を徹底しやすくなるだけでなく、新人教育や外部スタッフとの連携もスムーズに行える点がメリットです。

さらに、印刷スタイル（CTB/STB）を統一しておけば、不要な印刷トラブルを避け、納期遅延の予防にもつながります。印刷時にインクの濃淡や色設定が揃わずに起きる問題も、テンプレート段階で適切に制御しやすくなり、結果としてプロジェクト全体の効率化が進みます。

本記事では、AutoCADにおけるテンプレート整備の重要性と進め方を具体的に解説します。ポイントは「標準化設計」です。作業者の自由度を完全に奪うのではなく、必要な項目をきちんと固めて一貫した品質を守ることが重要になります。CAD運用ルールの明確化やCAD管理責任者の設定は、今後のプロジェクトを左右するといっても過言ではありません。これらを踏まえ、「なぜ今テンプレート整備が必要なのか」を掘り下げていきましょう。

2. テンプレート整備の基礎知識

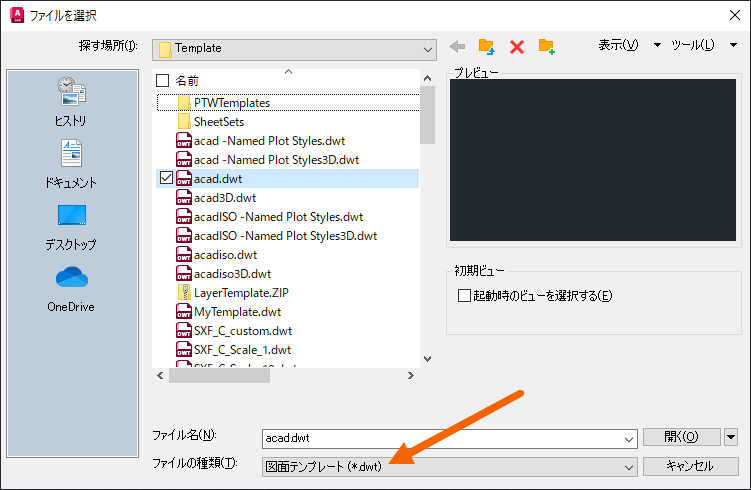

引用：https://help.autodesk.com/view/ACD/2026/JPN/?guid=GUID-BAEB2254-FC45-48FD-96B1-A955FCA1C688

テンプレート整備を体系的に進めるうえで中心となるのが、図面テンプレートを示すDWT、印刷スタイルを示すCTB/STBファイル、そして標準仕様をチェックするためのDWSファイルです。これらを組み合わせることで、図面の作成から印刷までの流れがスムーズになり、プロジェクトメンバー全体の作図品質を一定水準に保ちやすくなります。

図面テンプレート（DWT）は、新規作図時の基準となるファイル形式です。レイヤーや文字スタイル、寸法設定などをあらかじめ登録しておくことで、チーム全員が同じ設定で作図できます。印刷スタイルCTB/STBは、色または名称ごとに線の太さや濃さを制御する仕組みで、統一された印刷フォーマットを維持するうえで重要な役割を担います。

また、CAD標準仕様ファイル（DWS）は、図面が定められたルールを守っているかどうかを確認する機能を持ちます。DWTや印刷スタイルを適切に運用し続けるには、DWSのチェック機能を活用して定期的に確認し、違反があれば早めに修正する仕組みを取り入れることが望まれます。

以下では、それぞれの役割や特徴をもう少し詳しく見ていきます。いずれもAutoCADに標準搭載されている重要な機能であり、連動させることで図面品質の向上と作業効率の両立が図れます。

■ DWT・印刷スタイル・DWSの役割比較

項目	主な役割	対象範囲
DWT	作図環境の統一	レイヤー・スタイル・レイアウト
CTB/STB	印刷出力の制御	線の太さ・色・出力設定
DWS	標準仕様のチェック	レイヤー・スタイルの準拠確認

2.1. DWT（図面テンプレート）の役割と特徴

図面テンプレート（.dwt）は、図面ファイルとして保存され、レイヤーやスタイル、レイアウトなどの設定を保持できます。新規図面作成時の“ひな形”として利用される点が大きな特徴です。レイヤーや文字スタイル、寸法スタイル、図面枠などをあらかじめ登録しておけば、チーム全員が同じ作業環境を再現しやすくなります。

例えば、プロジェクトごとのレイヤー構成をDWTに設定しておくことで、作図のたびに同じレイヤー名や色を設定する手間を減らせます。これにより属人化を防ぎ、作業の立ち上がりもスムーズになります。また、用紙サイズやページ設定を事前に登録しておけば、印刷レイアウトのばらつきを抑え、チーム全体での図面の一貫性を高めることができます。

ただし、DWTは既存の図面に自動で反映されるものではありません。すでに進行している図面には、別途設定を適用する必要があります。あくまで新規作成時の標準化ツールとして理解しておきましょう。

2.2. 印刷スタイル（CTB/STB）の理解

AutoCADには、色に基づくCTB（Color-Dependent Plot Style）と、名前に基づくSTB（Named Plot Style）の2種類の印刷スタイルがあります。使用する方式を明確に統一しておくことで、印刷品質を安定させることができます。

CTBは色ごとに線の太さや線種を制御する方式で、STBは「線太さ1」「線太さ2」といった名前付きスタイルをオブジェクトに割り当てる方式です。大規模な案件では、CTBとSTBが混在していることもあり、それが印刷時の混乱につながる場合があります。テンプレート整備の段階でどちらを採用するかを決めておくことで、ファイルのやり取り時のトラブルを防ぎやすくなり、AutoCADの標準化にもつながります。

さらに、印刷スタイルファイルを適切に設定し、チーム内で運用ルールを明確にすることで、出力結果を一定に保つことができ、クライアントや社内レビュー時の品質向上にもつながります。

2.3. CAD標準仕様（DWS）の重要性

DWSファイルは、レイヤーや文字スタイル、線種、寸法スタイルなどのプロパティが標準仕様に準拠しているかどうかを確認・修正するために使用されます。AutoCADには“CAD標準”をチェックする機能があり、たとえばDWTをもとに作成したDWS基準と照合して、図面が標準仕様を守っているかを確認できます。

この仕組みを活用することで、テンプレート運用後に生じるズレを最小限に抑えることができます。チェック機能を定期的に利用すれば、プロジェクト全体の図面が設定どおりになっているかを確認でき、必要に応じて修正することが可能です。その結果、誰が作業しても一定の品質を維持しやすくなります。

また、DWSの設定やチェック結果に関する運用ルールを明文化し、メンバー全員に周知することも重要です。こうした取り組みを継続することで、属人化を防ぎ、チーム全体の生産性と図面品質の向上を目指せます。

4. AutoCADテンプレート整備の実践手順

ここからは、テンプレート整備をどのように進めるかを、5つの手順に分けて解説します。プロジェクトの規模や体制によって細かな違いはありますが、全体の流れを押さえておくことで効率よく進められます。

まずは自社・自チームが保有する図面や運用ルールの現状を把握し、印刷方式を統一したうえでDWTの作成やDWSの設定を行います。最後に、テンプレートの保存場所やネットワーク共有方法を整え、全員が迷わず利用できる状態にして完了です。これらを順に進めることで、AutoCADテンプレート整備を円滑に進められます。

全体を通して重要なのは「ドキュメント化」と「周知」です。設定内容や変更点を明記した資料を用意し、メンバー全員が同じ条件で図面作成に取り組めるよう教育資料も整備しましょう。以下で具体的な手順を確認します。

4.1. 現状図面の分析と評価

目的：現状の課題と統一状況を把握する工程

まず、現在使用している図面ファイルを分析し、レイヤーや文字スタイル、寸法スタイルなどがどの程度統一されているかを確認します。また、印刷スタイル（CTB/STB）が混在していないか、設定内容も把握しておきましょう。

この作業は地味に見えますが、非常に重要な工程です。現場が抱える課題を把握しないままテンプレートを整備しても、同じ問題が再発する可能性があります。チーム内で情報共有を行いながら、課題を整理していくことが大切です。

分析結果を踏まえ、標準化しやすい部分と調整に時間がかかる部分を見極め、整備に必要な工数を見積もることも忘れないようにしましょう。

4.2. 印刷方式の統一と選択

目的：印刷方式を一本化する工程

次に、印刷スタイルの方針を決定します。チーム内でCTBとSTBが混在していると、出力結果や設定が統一されず、プロジェクト全体に混乱を招く原因になります。

チーム規模や既存資産の状況を踏まえ、現在主流の方式を継続するか、将来的に管理しやすい方式へ移行するかを検討します。いずれを選ぶ場合でも、全員が合意したうえで使用ルールを定め、テンプレート整備と同時に周知することが重要です。

明確な方針を示すことで、新規メンバーや外部協力会社の担当者も迷わず印刷作業を行えるようになります。

4.3. DWTの詳細設定と作成

目的：標準化されたDWTを作成する工程

テンプレートファイル（DWT）の整備は、作図ルールを具体的に反映させる中心的な工程です。レイヤー構成、文字スタイル、寸法スタイル、ブロック、図面枠などを、プロジェクトに適した形で設定します。

AutoCAD 2026のヘルプにあるとおり、DWTは図面ファイルを .dwt 拡張子で保存したテンプレート形式です。既存の図面を整理・調整したうえでテンプレートとして保存すれば、効率よくDWTを作成できます。不要なレイヤーやスタイルは削除し、必要最小限で統一感のある構成にまとめましょう。

作成後は、実際にサンプル図面をいくつか作成して確認し、印刷設定やレイアウトに問題がないかをチェックします。この確認を怠ると、運用開始後に不具合が見つかり、手戻りが発生する可能性があります。

4.4. DWSの設定と運用開始

目的：標準違反を検出する仕組みを構築する工程

DWTで定めたルールが守られているかを確認するために、DWSファイルを活用します。DWSには標準チェックに使用するレイヤー名やスタイル情報などを登録し、AutoCADの機能で図面を検証できます。

プロジェクト開始時や定期的な節目にDWSチェックを実施する運用にしておくと、全員が同じ基準で作業しているかを素早く確認でき、後工程での修正コストを抑えられます。

チェック結果は必ず共有し、違反が多い場合は作業者へ適切にフィードバックを行いましょう。運用開始後も管理責任者が主体となり、継続的にフォローすることが重要です。

4.5. テンプレートの保存場所と共有設定

目的：テンプレートを確実に共有する工程

最後に、作成したDWTや印刷スタイルファイル、DWSファイルを、チーム全員が利用しやすい場所に保存します。ネットワーク共有フォルダやクラウドストレージを活用し、常に最新版へアクセスできるようにしておきましょう。

AutoCADの環境設定で「テンプレートファイルの保存先」や「印刷スタイルのフォルダパス」を指定すれば、メンバーが迷わず使用できます。アクセス権限やバージョン管理のルールも事前に定めておくことで、混乱を防げます。

定期的に運用状況を確認し、バージョン番号を付けて管理すれば更新履歴も把握しやすくなります。アップデート時には必ず告知し、周知を徹底しましょう。

5. よくある失敗とその対策

■ よくある失敗例

• テンプレートを作成しただけで運用を終えてしまう

• CTBとSTBを混在させたまま運用する

• 既存図面にDWTやDWSが自動で適用されると誤解する


テンプレートを作成しても、運用を継続しなければ効果は定着しません。実務ではメンバーの入れ替わりやCADバージョンの更新などにより環境が変化するため、テンプレートも定期的に見直す必要があります。

また、印刷スタイルを一つに統一せずに運用を始めると、担当者ごとに印刷結果が異なり、クライアントや社内から指摘を受ける可能性があります。

さらに、進行中の図面には手動で設定を適用できますが、その作業を想定していないと余計な手間が発生します。

対策としては、テンプレート整備後の運用ルールを明確に定め、チーム内で共有を徹底することが重要です。AutoCAD 2026のバージョン管理や調整方針を明確にし、使用ファイル更新時に定期的な見直しを行う仕組みを整えておきましょう。

6. テンプレート整備を成功させる運用設計のポイント

テンプレート整備を長期的に成功させるには、適切な運用設計が欠かせません。具体的には、運用ルールの明文化や教育資料の整備、管理責任者の明確化、そして定期的な見直しの仕組みづくりが重要です。

まず、作図ルールや出力設定をまとめた社内マニュアルを用意しましょう。レイヤー名や線の太さの根拠、印刷スタイルの選定理由などを記載しておくことで、新人や外注メンバーでも背景を理解しやすくなります。

次に、定期的に教育の機会を設け、メンバー全員が同じ知識とスキルを共有できるようにします。CAD運用を監視する管理責任者を明確にすることで、ルールの形骸化を防ぎ、現場の状況に応じたフィードバックを速やかに反映できる体制を整えられます。

テンプレート導入後は、一定期間ごとに運用状況を確認し、改善点を抽出するサイクルを回します。こうした継続的な取り組みにより、作図ミスや出力エラーを減らし、チーム全体の図面作成基準と作業効率の向上につなげることができます。

7. まとめ：テンプレート整備は「作る」より「守らせる」

 テンプレート整備の重要ポイント

• 印刷方式を統一する

• DWTで作図基準を固定する

• DWSで定期チェックする

• 運用ルールを明文化する

ここまで、テンプレート整備の重要性や構成要素、具体的な手順、運用上の注意点を確認してきました。DWTによる作図基準の統一、印刷スタイルによる出力の整合、DWSを活用した標準チェックはいずれも、図面品質の向上とプロジェクトの効率化に直結する取り組みです。

ただし、テンプレートは「作って終わり」ではありません。運用段階で確実に守らせることが、成功の鍵となります。チーム全員が同じ設定を使い続けられるよう、管理体制の整備や教育の徹底が欠かせません。

長期的なプロジェクトで図面品質と作業効率を安定させるためにも、改めてテンプレート整備を見直してみてはいかがでしょうか。標準化された仕組みが定着すれば、納期短縮やコスト削減、顧客満足度の向上にもつながります。

本記事を参考に、テンプレート整備を着実に進め、AutoCADをより効果的に活用できる体制を築いていきましょう。
