AutoCADの寸法線を自在にカスタマイズ！ユーザ定義矢印の設定方法と活用法

1. はじめに：AutoCAD寸法線カスタマイズの重要性

AutoCADの基本操作に慣れてきたら、次に覚えたいのが「寸法線のカスタマイズ」です。中でも、寸法線の先端に表示される矢印の形を自由に変えられる「ユーザ定義矢印」は、図面の見やすさや統一感を高めるのにとても便利な機能です。

AutoCADには標準の矢印がいくつか用意されていますが、設計ルールやクライアントの要望に合わせて独自の矢印を使いたい場面もあるはずです。そんなときに役立つのが、ブロックを使って自分で矢印を定義できる「ユーザ定義矢印」の設定です。

この設定を覚えれば、見やすく整った図面を作成でき、チーム内や取引先との情報共有もスムーズになります。

本記事では、寸法線と矢印の基本をおさらいしながら、ユーザ定義矢印の作成・設定方法、よくあるトラブルの対処法まで、初心者にもわかりやすく解説します。図面の見た目をレベルアップさせたい方は、ぜひ最後までご覧ください。

2. 寸法線とは？基本から理解しよう

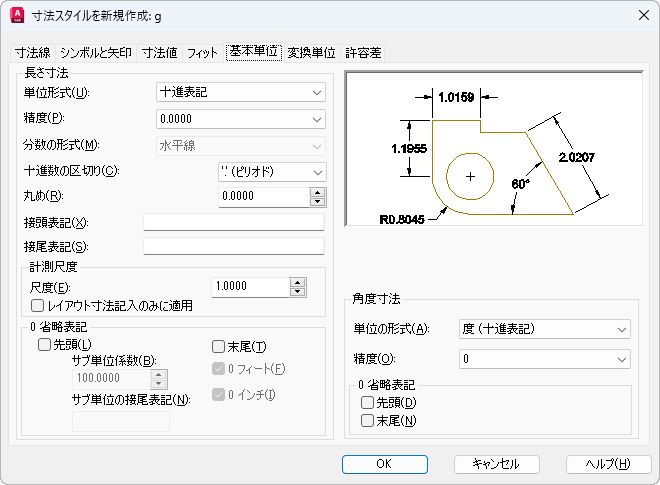

引用：https://help.autodesk.com/view/ACD/2026/JPN/?guid=GUID-2D1177AB-3130-4522-A631-AA28493529DC

寸法線とは、図面上で部品や建物などの長さや位置を明確に示すための線です。この寸法線の両端には「矢印」がついており、どこからどこまでを測っているかを一目で示してくれます。

寸法線が正しく表示されていないと、設計の意図や寸法の指示が正しく伝わらず、施工現場や製造現場でのミスにつながる恐れがあります。図面を読み取る人にとって、寸法線とその矢印は非常に重要な情報源です。

AutoCADの公式チュートリアルでも、寸法線の使い方や見やすい設定の重要性が繰り返し強調されています。正しく設定された寸法線は、図面全体の精度や信頼性を大きく左右します。

本記事では後ほど「ユーザ定義矢印」について詳しく解説しますが、その前にまず、寸法線の基本的な役割と、標準で用意されている矢印の種類について理解しておきましょう。基礎をしっかり押さえることで、あとから行うカスタマイズ作業もスムーズになります。

2.1 寸法線の役割とは何か？

寸法線は、設計図や製図において部品の大きさや配置を明確に伝えるための重要な要素です。寸法線によって、対象物の長さ・高さ・間隔といった寸法を正確に示し、設計意図を正しく伝えることができます。

例えば、建築図面では壁の厚さや部屋の幅、柱の間隔などを寸法線で示すことによって、施工担当者が正確に現場で作業できます。製造業の図面でも、部品同士の接続位置やサイズ感を明確にすることで、加工ミスや組み立てミスを防ぎます。

寸法線は「正しく伝える」ことが第一です。視認性が高く、整った寸法線があれば、図面を読む側の理解度も上がり、コミュニケーションミスや確認作業の手間を減らすことができます。その結果、設計から施工・製造までの全体工程を効率化できるのです。

2.2 標準的な矢印の種類と特徴

AutoCADでは、寸法線の両端に表示される矢印の形をいくつかの標準スタイルから選ぶことができます。代表的なものには、次のような種類があります：

• 閉じ矢印（Closed filled）：最も一般的な、先端が塗りつぶされた三角形の矢印

• 斜め線（Oblique）：スラッシュ記号のようなシンプルな形状

• 点（Dot）：丸い点で示すタイプの矢印

• 建築用チック（Architectural tick）：建築図面でよく使われる小さな斜線マーク


これらの標準矢印は、図面の種類や業種に応じて使い分けることができます。多くの作図ではこれらで十分に対応できますが、企画書やクライアントの指示に合わせて細かくデザインを調整したい場合には、標準の選択肢だけでは対応しきれないこともあります。

特に設計事務所や施工会社など、独自の表記ルールを持つ組織では、特注の矢印デザインを使う必要が出てくるケースもあります。そうしたときに活躍するのが「ユーザ定義矢印」です。

とはいえ、最初からユーザ定義に挑戦する必要はありません。まずは、AutoCADに用意された標準矢印を一通り使いこなしながら、その限界やニーズを見極めることが、初心者にとっては自然なステップです。

3. ユーザ定義矢印の基本

ここからは、「ユーザ定義矢印」について詳しく見ていきましょう。標準で用意されている矢印では、どうしても表現に限界があると感じたことはありませんか？そんなときに役立つのが、自分で作った矢印ブロックを寸法線の先端に設定できる「ユーザ定義矢印」です。

この機能を使えば、AutoCAD上でオリジナルの矢印を自由にデザインし、それを寸法スタイルに登録して使うことができます。操作としては、ブロックを作成し、寸法スタイルの管理画面にある「シンボルと矢印」タブでそのブロックを指定するという流れです。

一度作成した矢印ブロックは、複数の図面に使い回すこともでき、業務の効率化にもつながります。建築図面、土木図面、製造業の図面など、用途に応じた矢印を用意しておけば、図面の表現力や読みやすさが大きく向上します。

このセクションでは、「ユーザ定義矢印とは何か？」「なぜ使うと便利なのか？」といった基本的なポイントを整理していきます。カスタマイズに不安を感じている初心者の方でも、概要を理解することで安心して次のステップに進めるようになるはずです。

3.1 ユーザ定義矢印とは何か？

ユーザ定義矢印とは、AutoCADで標準的に用意されている矢印の代わりに、自分で作成した矢印ブロックを寸法線の先端に割り当てる機能です。寸法スタイルの設定画面（DIMSTYLEコマンド）を開くと、「シンボルと矢印」タブの中で「ユーザ定義矢印」という選択肢が用意されています。

この「ユーザ定義矢印」を選択し、あらかじめ作成しておいたブロックを指定することで、オリジナルの矢印を寸法線に表示させることができます。設定の流れは後ほど詳しく解説しますが、基本的な仕組みとしてはこのように非常にシンプルです。

例えば、建築業界では開き戸の方向を示す特殊な矢印や、土木業界では排水の流れを示す記号など、業界特有の表現を寸法線に組み込むことがあります。製造業でも、部品の取り付け方向や加工方法を示すために独自の矢印を使うケースが見られます。

このような表現を実現するには、標準矢印では足りず、ユーザ定義矢印が必要になります。AutoCADのカスタマイズと聞くと難しそうに思えるかもしれませんが、設定の流れは一度覚えてしまえば簡単で、初心者でも十分に扱える機能です。

3.2 ユーザ定義矢印のメリット

ユーザ定義矢印を使うことで得られるメリットは大きく分けて3つあります。ひとつ目は、「図面の統一感が高まること」です。設計チームや施工会社で独自の矢印スタイルを定めておき、それをブロック化して使えば、どの担当者が図面を作っても同じ形式で表現できます。これにより、作業のバラつきを防ぎ、社内基準や顧客の要望にもしっかり対応できます。

ふたつ目は、「視認性の向上」です。例えば、重要な寸法や注意すべき箇所に、目立つデザインの矢印を使えば、図面を読む人がそのポイントにすぐ気づくようになります。結果として、作業ミスや確認漏れの防止につながります。

みっつ目は、「プロフェッショナルな印象を与えられる」という点です。独自デザインの矢印を使って整った図面を提出すれば、プレゼン資料やクライアント向けの図面でも注目されやすくなり、図面全体の品質を高く見せることができます。

このように、ユーザ定義矢印は実務における図面作成をより高度で効率的なものに変えてくれる便利な機能です。特別なスキルがなくても使えるので、ぜひ積極的に取り入れてみてください。

4. ユーザ定義矢印の作成方法

ここからは、ユーザ定義矢印を実際に設定する方法を詳しく解説していきます。操作の流れは決して難しくありませんが、細かな設定ミスがあると、矢印がうまく表示されなかったり、意図しない形で反映されたりすることがあります。

手順は大きく分けて3つです。まずは、AutoCAD上で矢印の形をブロックとして作成します。次に、そのブロックを寸法スタイルに登録します。最後に、プレビュー画面で確認して、図面に反映させていきます。

それぞれのステップを正しく理解して進めれば、誰でもオリジナルの矢印を使った寸法線を作成できるようになります。さらに、作成した矢印スタイルをテンプレートとして保存しておけば、次回以降もスムーズに活用でき、作業の効率が大幅にアップします。

4.1 矢印ブロックの設計と基準点の設定

ユーザ定義矢印の最初のステップは、オリジナルの矢印をAutoCAD上で作図し、それをブロックとして登録することです。ここでのポイントは、矢印の「先端」を図面上のどの位置に合わせるかを意識して設計することです。これを「基点」または「挿入基点」と呼びます。

寸法線の端点と矢印の先端が正しく合うようにするため、ブロック作成時には先端を0,0の座標に合わせるのが基本です。例えば、ポリラインを使って独自の矢印形状を描き、先端部分が0,0に位置するように調整しておくと、設定後の寸法線でも正確に表示されます。

矢印の形状によっては、ハッチングや中心線、文字記号を組み込む場合もあります。その際は、寸法線との位置関係が自然に見えるようにバランスを考えながら作図してください。

作成したら BLOCK コマンドでブロック登録を行い、分かりやすい名前を付けておきましょう。たとえば「arrow_door_open」「arrow_custom1」といったように、目的がひと目でわかる名前にしておくと、あとで寸法スタイルを設定する際にも探しやすくなります。

4.2 寸法スタイルへの矢印の登録

ブロックが完成したら、次はそのブロックを寸法スタイルに登録して、実際に図面上で使えるように設定します。ここでは DIMSTYLE コマンドを使用して、寸法スタイル管理画面を開きます。

既存の寸法スタイルを編集することもできますが、元の設定を残したい場合は「新規作成」や「既存スタイルの複製」から始めるのがおすすめです。これにより、いつでも元のスタイルに戻せる安心感があります。

「シンボルと矢印」タブに移動すると、「1番目」「2番目」「引出線」などを設定する欄があります。ここで「ユーザ定義矢印」を選択すると、ドロップダウンリストにブロック名が表示されるので、先ほど作成した矢印ブロックを選びます。

もし一覧にブロックが表示されない場合は、そのブロックが現在の図面内に挿入されていない可能性があります。その場合は、図面に一度ブロックを挿入してから再度設定画面を開いてみてください。

ブロックを指定し終えたら、「OK」または「適用」で設定を確定します。これで、寸法線の矢印に自作のブロックが使われるようになります。反映状況はプレビューや実際の寸法線で確認できます。

4.3 プレビューでの確認と調整

寸法スタイルの設定が完了したら、スタイル管理画面に表示されるプレビュー欄で、矢印がどのように表示されるかを必ず確認しましょう。この段階で形やサイズ、向きがイメージどおりかをチェックすることが大切です。

もしサイズが合わなかったり、矢印が見切れていたりする場合は、寸法スタイルの設定内にある「矢印サイズ」の数値を調整してください。また、矢印自体のブロック寸法を見直すことでも解決できます。どちらが原因か分からない場合は、まずは寸法スタイル側で調整し、必要に応じてブロックも修正するのがよいでしょう。

問題がなければ、スタイル管理画面を閉じ、図面上で実際に寸法線を引いてみます。寸法線の両端に、先ほど指定したカスタム矢印が正しく表示されていれば成功です。

もし意図したとおりに表示されない場合は、ブロックの基点や寸法スタイルの適用対象、表示尺度の影響などが原因である可能性があります。最初は微調整が必要になることもありますが、正しく設定できれば、高品質でわかりやすい寸法表現が可能になります。

5. 実践的な設定手順と活用法

ここでは、これまで紹介してきた内容をもとに、ユーザ定義矢印を使うための具体的な設定手順をもう一度整理し、実際の図面作成での活用方法も紹介します。AutoCADの操作にまだ自信がない方でも、順を追って実践すれば失敗しにくくなります。

まずは、オリジナルの矢印ブロックを作成し、寸法スタイルに登録して適用するまでの流れをしっかり覚えましょう。慣れてくれば、図面全体の表現力が向上し、より正確で伝わりやすい設計ができるようになります。

また、個人でのプロジェクトや小規模な案件では、矢印を工夫することで他の図面と差別化でき、個性を出すことも可能です。一方で、チームで図面を共有する場合には、社内ルールに沿って統一されたスタイルで運用することが重要になります。

寸法線の矢印は小さな要素ですが、図面全体の見やすさや印象を大きく左右します。設定を工夫することで、AutoCADの機能を最大限に活かした、わかりやすく美しい図面が完成します。ぜひ実際に設定して、その効果を実感してみてください。

5.1 具体的な設定手順

ユーザ定義矢印を設定する際の基本的な手順を、ここで改めて確認しておきましょう。以下の流れに沿って操作を進めれば、初めてでもスムーズに設定できるはずです。

まずは、矢印の形を作図し、それをブロックとして登録します。このとき、矢印の先端が座標「0,0」に来るようにしておくと、寸法線の端点と正しく合うようになります。作成が終わったら BLOCK コマンドを使ってブロックを登録し、名前を付けておきましょう。あとで選びやすくなるように、用途や形状がわかる名前にしておくと便利です。

続いて DIMSTYLE コマンドを実行し、寸法スタイルの管理画面を開きます。新しい寸法スタイルを作成するか、既存のスタイルを複製して編集しても構いません。「シンボルと矢印」タブで、1番目・2番目の設定を「ユーザ定義矢印」に変更し、先ほど作成したブロック名を選択します。

このとき、矢印のサイズも指定できます。図面の縮尺やブロックの大きさに合わせて、適切な数値を入力しましょう。設定後は、プレビューで確認し、問題がなければ「適用」をクリックして完了です。

矢印の表示がうまくいかない場合は、ブロックの挿入基点や寸法スタイルの設定が原因となっていることがあります。こうした微調整も大切な工程のひとつです。何度か試すうちにコツがつかめるようになりますので、焦らず丁寧に進めていきましょう。

5.2 カスタマイズされた寸法線の活用例

ユーザ定義矢印を活用すると、図面の伝達力が格段に向上します。ここでは、実際の業種や作図シーンでの活用例を紹介しながら、どのように使えるかをイメージしてみましょう。

たとえば建築図面では、扉の開き方向を示す矢印を寸法線の先端に付けることで、視覚的に理解しやすくなります。一般的な寸法線だけでは伝わりにくい情報を、矢印に意味を込めて補足することで、設計意図をより明確に伝えることができます。

土木図面の場合、道路の傾斜や水の流れの方向を強調するために、専用の流れ矢印を用いることがあります。こうした視覚的な指示は、現場の作業員が即座に内容を把握するうえで非常に有効です。

製造業の現場では、加工の方向や取り付け方向を示すために、特別な矢印を使うことがあります。部品の向きや取り合いに関する誤解を減らすことで、ミスや手戻りを防ぐことができるため、品質と作業効率の両方に良い影響を与えます。

さらに、作成した寸法スタイルはテンプレートに登録しておけば、今後の図面でも同じ設定をすぐに呼び出せます。これにより、設計作業の効率が向上するだけでなく、チーム全体での作図ルールの統一も図りやすくなります。

カスタマイズした矢印は、図面の読みやすさやプロフェッショナルな印象にも直結します。ぜひ一度試してみて、その効果を実感してみてください。

6. トラブルシューティングと注意点

ユーザ定義矢印は非常に便利な機能ですが、その分、設定や運用の段階で予期せぬトラブルが起こることもあります。特に初心者のうちは、原因がよく分からずに「うまく表示されない」「矢印がずれてしまう」といった問題に悩まされることもあるでしょう。

このセクションでは、よくあるトラブルとその対処法をいくつか紹介します。トラブルの原因をしっかり把握し、正しい設定を行えば、問題をスムーズに解消できます。また、最後には応用として、さらに一歩進んだカスタマイズ方法についてもご紹介します。

AutoCADは細かい設定項目が多いため、ひとつの設定ミスが全体の表示に影響することがあります。しかし、慌てずに確認すべきポイントを順にチェックすることで、落ち着いて対処できるようになります。今後、図面作成の効率や品質をさらに高めるためにも、ここで紹介する内容をぜひ役立ててください。

6.1 よくある問題とその解決法

■ 矢印が表示されない／消えてしまう

このトラブルで最も多いのは、寸法線に設定した矢印ブロックが図面内に存在していない場合です。寸法スタイルでブロック名を正しく指定していても、図面内にブロックが挿入されていなければ、AutoCADはそれを認識できず、矢印が表示されません。

対策：

• 作成したブロックが現在の図面に読み込まれているか確認

• 必要であれば、一度図面内にブロックを挿入してから再設定


また、ブロックのスケールやレイヤー状態（非表示・凍結など）が原因で、見えない状態になっていることもあるため、表示設定も合わせて確認しましょう。

■ 矢印が意図しない方向に回転してしまう

ブロックの基準点（基点）が適切でない場合、寸法線に合わせてブロックが不自然に回転してしまうことがあります。矢印の先端が0,0の座標に来るように設計していないと、寸法線の方向と合わず、見た目が崩れてしまうことがあります。

対策：

• ブロック作成時に、矢印の先端が原点（0,0）に来るように設計

• 寸法線の流れと基点の位置が合っているかを確認


特にポリラインや複雑な形状を使った矢印では、この点に注意が必要です。

■ 縮尺によって矢印サイズが合わなくなる

異なる縮尺の図面で同じ寸法スタイルを使った場合、矢印のサイズが小さすぎる、あるいは大きすぎるといった問題が生じることがあります。特にユーザ定義矢印は、スケーリング設定が適切でないとバランスが崩れてしまうことがあります。

対策：

• 寸法スタイルで設定する「矢印サイズ」を調整

• ブロック自体のサイズやスケーリングの設定を見直す

• Annotative（注釈尺度）機能との整合性も確認する


図面の印刷やPDF出力時に矢印のサイズがおかしく見えるときも、これらの設定を見直すと改善されることが多いです。

6.2 高度なカスタマイズテクニック

ユーザ定義矢印は基本的な使い方でも十分に便利ですが、さらに一歩進んだカスタマイズを行えば、図面作成の幅を広げることができます。ここでは、より柔軟で高度な活用を実現するテクニックを2つ紹介します。

■ 動的ブロックを活用する

AutoCADの「動的ブロック」機能を使えば、1つのブロックの中で、矢印の向きや長さを変更可能にすることができます。これにより、図面ごとに矢印の形状を調整しながらも、ブロック自体は1つで済むため、管理がとても楽になります。

たとえば、「右向き」「左向き」「上下対称」などのバリエーションをひとつの動的ブロックにまとめておけば、作業効率が飛躍的に向上します。寸法線だけでなく、引出線や補助線との相性も良く、応用の幅が広がります。

■ AutoLISPやマクロで自動化する

ユーザ定義矢印の登録や寸法スタイルの設定を、AutoLISPやマクロでスクリプト化することで、反復作業の時間を短縮できます。複雑な寸法ルールがあるプロジェクトや、大量の図面を一括で処理する必要がある場面では、このような自動化手法が非常に効果的です。

たとえば、図面の内容に応じて矢印を自動で切り替える設定や、特定の図面テンプレートに自動で寸法スタイルを読み込ませる処理なども可能です。これは中級以上のユーザー向けではありますが、実務では非常に役立つスキルとなります。

■ チーム全体での共有とルール化

さらに、ユーザ定義矢印を社内テンプレートとして運用することで、チーム全体で統一された図面スタイルを保つことができます。社内サーバーに寸法スタイル付きの図面テンプレートを保存し、それを全員で共有することで、誰が図面を描いても同じ見た目・同じルールで仕上がります。

このような運用を行えば、プロジェクト間の図面のばらつきが減り、クライアントや外部パートナーとのやり取りもスムーズになります。

7. まとめ：カスタマイズの効果と今後の展望

ここまで、AutoCADで寸法線の矢印を自由に設定できる「ユーザ定義矢印」について、その基本から作成手順、活用例、トラブル対応、さらには応用的なテクニックまでを幅広くご紹介してきました。

標準の矢印でもある程度の表現は可能ですが、ユーザ定義矢印を使えば、設計者自身の意図や業務上のルールに合った表現ができ、図面の見やすさや統一感が大きく向上します。これは、読み手にとっても情報を素早く正確に把握できる利点となり、現場やクライアントとのやり取りの中でも信頼感を生むポイントになります。

特に、建築・土木・製造業など、用途や業種に応じた矢印表現が求められる分野では、ユーザ定義矢印が図面品質を左右する重要な要素になります。また、寸法スタイルとして登録・共有することで、チームや社内全体での図面作成を効率化し、作業ミスの削減や手戻り防止にもつながります。

今後は、AutoCADのさらなる機能拡張や外部ツールとの連携により、カスタマイズの自由度はさらに高まっていくと考えられます。今回ご紹介したユーザ定義矢印の設定方法は、そうした発展的な使い方への第一歩でもあります。

図面づくりの精度と説得力を高めたい方、設計業務の効率化を目指したい方は、ぜひこの記事を参考に、ユーザ定義矢印の設定に挑戦してみてください。基本を身につけておけば、あとは自由にアレンジが可能です。自分だけの図面スタイルをつくる楽しさを、ぜひ体感してみてください。
