BIM施工図でLODをどう使うか｜施工図フェーズにおける正しい考え方を整理

1. はじめに｜施工図フェーズでLODに迷う理由

施工図フェーズでは、BIM施工図をどの程度の詳細度（LOD：Level of Development）まで作り込むべきかで、多くの関係者が判断に迷いやすくなります。とくに「施工図だからLOD400が必要なのか」「LOD300のままでも問題ないのか」といった点は、プロジェクト内でも意見が分かれやすい代表的なテーマです。

こうした議論が起こる背景には、BIMモデルを施工図フェーズで何のために使うのか、その役割や活用範囲が十分に整理されていないケースが少なくないことがあります。LODの数値だけが先行してしまうと、施工図として本来確認すべき判断ポイントや、モデルを通じてどの情報を確定させるのかといった重要な視点が置き去りになりがちです。

また、施工図BIMにおいて「すべてを3D化し、LOD400に到達すれば問題は解決する」と受け取られてしまうこともあります。しかし、LODは成果物の完成度を競うための指標ではなく、モデル要素がどこまで定義され、どの程度の精度で利用できるかを示すための枠組みです。この点を誤解すると、BIMの効率化や適切なプロジェクト管理の視点が後回しになってしまいます。

そこで本記事では、施工図フェーズで生じやすいLODの誤解を整理し、「LODは数値そのものではなく、進展度や確定状況を管理するための指標である」という考え方を解説します。あわせて、BIMモデルの詳細度をどのように設定すればよいのか、実務に即した事例や考え方を交えながら、施工図におけるLODの正しい使い方を整理していきます。

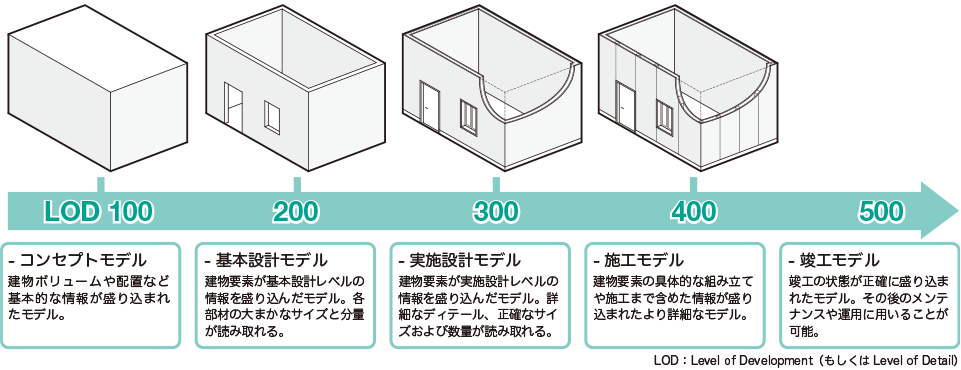

2. LODの基本理解｜BIMにおける本来の位置づけ

引用：https://www.toshiba-elevator.co.jp/elv/new/support/bim/talk02.html

LODは、BIMの文脈で「モデルの詳細度」を示す言葉として広く使われていますが、その定義や役割を正確に理解している人は意外と多くありません。言葉だけが先行し、「なんとなくLOD300」「とりあえずLOD400」といった使われ方をしているケースも見受けられます。ここではまず、LODの本来の意味を整理し、なぜ誤解されやすいのかを確認していきます。

BIM施工図を作成するうえで、LODは「どのモデルを使って何を判断するのか」「どの程度まで情報を確定させるのか」を整理するための有効な指標です。ただし重要なのは、LODはモデル全体に一律で設定するものではなく、要素ごとに異なる段階を持たせるのが前提だという点です。「この部材はLOD400だが、別の要素はLOD300」といった状態は決して特別ではありません。この前提を見落とすと、モデル全体を一括でLOD400に引き上げてしまい、結果として作り込み過多や無駄なモデリング作業につながりやすくなります。

Autodeskの公式情報では、LODとは、プロジェクトの各フェーズにおいて、BIMモデルに含めるべき情報のレベルや精度を定義し、関係者間で共通理解をつくるためのフレームワークと説明されています。つまりLODは、見た目のディテールだけを示すものではなく、その要素がどこまで確定しており、どの用途にどの程度の信頼性で使えるのかを示す包括的な概念です。設計段階から施工図フェーズ、さらに運用段階へと情報をつないでいくうえでも、LOD管理は重要な役割を担っています。

一方で、この定義を正しく理解しないまま「LODを上げれば施工図になる」と捉えてしまうのは危険です。LODという数値だけが独り歩きすると、本来不要な作業に時間を費やしたり、プロジェクト全体の効率を下げてしまったりするリスクが生じます。次の節では、LODの本質的な意味と、なぜ誤解されやすいのかについて、もう少し踏み込んで解説します。

2.1. LODの真の意味

LODという言葉は、一般的に「モデルの詳細度」を表すものとして理解されがちですが、実際には形状の細かさだけを示す概念ではありません。LODが示しているのは、モデル要素がどの段階まで定義されているか、そしてその情報をどの用途に、どの程度の信頼性で使えるかという点です。たとえば、構造や仕上げの情報がまだ概算レベルなのか、あるいは具体的な仕様や製品を前提に検討できる段階なのかによって、求められるLODは変わってきます。

LOD300とLOD400の違いも、単純に3D形状が細かくなるかどうかだけで判断するものではありません。部材寸法がどこまで確定しているのか、材料やメーカー仕様がどの程度まで特定されているのかなど、施工判断に必要な確証がどこまで得られているかが重要なポイントになります。建築プロジェクトでは、フェーズが進むにつれて情報が段階的に追加・更新されていくため、LODの進展度を適切に管理しなければ、情報の抜けや重複が生じやすくなります。

Autodeskの説明でも、LODはプロジェクトの各フェーズに応じて、BIMモデルに含めるべき情報のレベルと精度を定め、関係者間で共有するための枠組みとして位置づけられています。これにより、設計段階・施工図段階といった役割の違いに応じて、「今、この要素はどこまで定義されているのか」「どの程度の精度で利用できるのか」を整理しやすくなります。

このように、LODフレームワークは成果物そのものを評価するためのものではなく、情報の進展度を管理するための考え方です。管理項目としてLODを捉えることで、施工図BIMに必要な情報を段階的に整えやすくなり、関係者間の認識合わせも円滑に進めやすくなります。

2.2. なぜLODが誤解されがちなのか

LODが誤解されやすい理由の一つに、「LOD＝細かい3Dモデルを作ること」という認識が根強く残っている点が挙げられます。確かにLODが上がるにつれて形状が詳細になるケースは多いですが、本質はそこではありません。重要なのは、モデル要素に含まれる情報がどこまで定義され、どの精度で利用できるかが整理されていることです。単なる見た目ではなく、情報の確からしさを共有する枠組みとして捉えると、LODの役割が理解しやすくなります。

また、「LOD400にすれば施工図として必ず成立する」という先入観が、プロジェクトを複雑にしてしまうこともあります。まだ検討途中の要素が多く残っている段階であっても、「LOD400を満たさなければ遅れるのではないか」といった焦りやプレッシャーがチーム内で生まれ、無理に詳細化を進めてしまうケースも少なくありません。

施工図フェーズは工程がタイトになりやすく、すべての要素を一気にLOD400まで確定させるのが現実的でない場面も多いでしょう。そのため、施工判断に直結する部分はLOD400に近づけつつ、まだ確定情報が少ない部分はLOD300として管理するなど、要素ごとに段階を分けて考えることが実務的です。

こうしたLODの誤解は、BIMモデルを「いつ、何のために使うのか」という視点が抜け落ちたときに生じやすくなります。次章では、この点を踏まえたうえで、施工図フェーズにおけるBIMとLODの関係をどのように整理すべきかを詳しく見ていきます。

3. 施工図フェーズにおけるBIMとLODの関係

施工図フェーズでは、設計段階で作成されたBIMモデルがそのまま引き継がれる場合もあれば、まだLOD300相当の情報量しか持たないモデルをベースに、再検討や再構築を行うケースもあります。プロジェクトごとに状況は異なりますが、いずれの場合であっても重要なのは、BIMとLODを同一視せず、それぞれの役割を整理して捉えることです。

BIMとは、建築・施工プロセス全体を通じて情報を一元管理し、関係者間で共有・活用していくための考え方そのものを指します。そしてBIMモデルは、その情報を集約するための「器」として機能します。一方でLODは、そのBIMモデルに含まれる各要素が、どの段階まで定義され、どの程度の精度で利用できるかを整理・共有するための枠組みです。たとえば、モデルの一部がLOD400まで作り込まれていたとしても、別の要素がLOD300のままであれば、施工全体を俯瞰して判断するための材料としては不十分な場合があります。

だからといって、すべての要素を一律にLOD400へ引き上げればよいわけではありません。全体を一気にLOD400にしようとすると、過度な作業負担や不要なモデリングが発生し、結果としてBIMの効率的な活用を妨げることにもつながります。施工図フェーズにおいては、「必要な情報を、必要なタイミングで確定していく」ことが重要であり、LODを段階的に引き上げながら管理していく考え方が、より現実的で合理的なアプローチといえるでしょう。

ここではまず、設計BIMと施工図BIMの役割の違いを整理したうえで、「施工図＝LOD400」と一括りにしてしまう考え方が、なぜ誤解を生みやすいのかを見ていきます。

3.1. 設計BIMと施工図BIMの違い

設計段階のBIMでは、建物全体の意匠や構造の考え方を整理し、クライアントや設計者同士で完成イメージを共有することが主な目的になります。そのため、この段階では細部の仕様や納まりまでを厳密に確定させる必要はなく、形状の大枠を示すLOD300程度のモデルで十分に機能するケースが多く見られます。

一方、施工図BIMでは、実際の現場施工を円滑に進めるための情報が求められます。取り付け位置、部材寸法、納まりの詳細、さらにはメーカー情報や施工条件など、より具体的で実務に直結する内容をモデルに反映させていく必要があります。ただし、施工図フェーズだからといって、すべての要素に対して常にLOD400を要求するわけではありません。要素ごとに求められる確定度は異なるため、最初から全体をLOD400にしてしまうと、チーム全体に過大な作業負荷がかかることになります。

施工図BIMにおいて重要なのは、「どの情報が確定していなければ施工に支障が出るのか」を見極めることです。モデル全体を確認しながら、優先順位をつけてLODの進展度を調整し、必要な部位から段階的に詳細化していくことが求められます。どの部位をどこまで作り込めば施工判断が可能になるのかを考えながら、モデルを更新していくイメージです。

そのためには、BIMモデリングのプロセスをフェーズごとに整理し、部材や設備を分類したうえで、「ここはLOD300で十分」「ここはLOD400まで引き上げる必要がある」と判断していく進め方が理想的といえるでしょう。

3.2. 「施工図＝LOD400」の誤解を解く

施工図に関してよく聞かれるのが、「施工図なのだからLOD400が必要だ」という固定的な考え方です。しかし実務の観点から見ると、すべてを一律にLOD400へ引き上げることは、必ずしも効率的とはいえません。たとえば、型枠施工図の検討のように、主に寸法や構成の確認が目的となる場面では、LOD300相当のモデルを起点として検討を進めるケースもあります。もちろん、納まりや干渉検討の範囲によっては、より高いLODが求められることもありますが、常にLOD400が前提になるわけではありません。

一方で、確実に押さえておくべき部分については、LOD400に近い精度が求められるのも事実です。たとえば、機械設備同士の取り合いや、仕上げ材と構造部材の関係など、施工時のトラブルにつながりやすい箇所については、詳細な検討が必要になります。その反面、まだ仕様が固まっていない仕上げパターンや、変更の可能性が高い部分については、LOD300の暫定レベルで管理しておく方が現実的な場合も多いでしょう。

施工図とLODの関係を正しく捉えるためには、「LODはモデルの細かさを示すもの」という先入観を手放すことが重要です。BIMモデルはあくまでプロジェクト情報の集積体であり、LODはその情報をどこまで確からしく使えるかを示すための指標に過ぎません。どの要素を、どの段階まで確定させる必要があるのかを要素ごとに検討する視点が欠かせません。

プロジェクトを円滑に進めるためには、「LOD400であれば最善」という考え方ではなく、目的に応じてLODを使い分けるという共通認識を持つことが重要です。次章では、こうした考え方を踏まえたうえで、施工図フェーズにおいてLODをどのように使うべきか、その具体的な考え方を整理していきます。

4. 施工図でLODをどう使うか｜正しい考え方

施工図フェーズにおいてLODを適切に活用するためには、「LODは成果物そのものではなく、プロジェクト情報の進展度や確定状況を可視化するための管理指標である」という前提を正しく理解することが重要です。ここでは、LODが持つ本質的な役割を整理したうえで、施工図BIMにおける実務的な使いどころを具体的に見ていきます。

施工図は、実際の施工を進めるための重要な判断材料となるドキュメントです。そのため、BIMモデルをどの段階まで確定させれば、図面と現場の判断が矛盾なく結びつくのかを見極める必要があります。要素ごとに「ここはLOD400相当まで詳細を固めるべきか」「この部分はまだLOD300のままで問題ないか」と整理しながら進めていくことが、合理的な進め方といえるでしょう。

また、BIM品質管理の観点から見ても、LOD管理は欠かせない要素です。LODを適切に設定しておくことで、過度な作り込みや情報不足を防ぎやすくなり、関係者間での認識のズレも抑えられます。最終的には、施工に直結する重要な要素を確実に確定しつつ、それ以外の部分については後工程で情報を追記できる余地を残しておく――このような柔軟な考え方が、施工図フェーズでは求められます。

ここでは、LODを「完成度を示す成果物」としてではなく、「進捗や確定度を管理する指標」として捉え直すこと、そして施工図BIMにおいてLODをどのように活かせば実務的かつ効率的なのかを、二つの視点から解説します。

4.1. LODは成果物ではなく管理のための指標

LODという指標を意識しすぎるあまり、「LOD400の3Dモデルを完成させること自体がゴール」になってしまうと、施工現場での実運用を十分に考慮したBIM施工図とはかけ離れた成果物になってしまう可能性があります。重要なのは、施工に必要な部分を、必要なタイミングで確定し、現場の判断や工程につなげていくことです。

たとえば施工図フェーズでは、装飾や仕上げの詳細がまだ確定していないまま、工種を進めなければならない場面も少なくありません。そのような要素まで無理にLOD400相当で確定させようとすると、後から仕様変更が生じた際に、BIMモデル全体を大幅に修正する必要が生じ、結果としてプロジェクトリスクが高まるおそれがあります。

一方で、「この情報が確定していなければ施工に支障が出る」という重要な部分については、LOD400相当の精度まで管理することが求められます。つまり、LODを最終目標として追いかけるのではなく、「どの情報を、どこまで盛り込む必要があるか」を判断するための基準としてLODを扱うことが重要なのです。

建築プロジェクトは常に変化し続けるものであり、日々新たな情報が追加されたり、前提条件が変更されたりします。その中で、LODを静的な完成状態として捉えるのではなく、進行中の管理ツールとして活用し、更新を前提にBIMモデルを維持していくことは、施工図フェーズの運用を安定させるうえで非常に有効な考え方といえるでしょう。

4.2. 施工図BIMにおけるLODの適切な使いどころ

施工図BIMでは、各部材や設備ごとに「どの段階まで情報を確定させておくべきか」を、あらかじめ計画的に整理しておくことが重要です。たとえば、主構造に関しては寸法や配筋情報が確実に確定していなければ施工に支障を来すため、LOD400相当の管理が望ましいケースが多いでしょう。一方で、仕上げの色や一部の部材メーカーなど、まだ検討段階にある項目については、LOD300のレベルで管理しておいても問題ない場合があります。

こうした要素ごとの切り分けは、BIM進展度管理を事前に計画することで、よりスムーズに進めることができます。プロジェクト初期の段階で、「どの部材を、いつまでに、どのLOD段階まで引き上げるのか」をチーム全体で共有しておくことで、作業の方向性が明確になります。LODの使い方があいまいなままだと、想定より早い段階で過度な作り込みを求められるなど、チーム内で摩擦が生じやすくなります。

さらに、定期的な打ち合わせやBIM会議の中でLOD管理表を更新し、変更点があれば速やかに共有することも重要です。誰が、どのフェーズで、どこまで確定させる責任を持つのかを明確にすることで、施工図フェーズ全体の生産性は大きく向上します。

このように、LOD指標を適切に活用しながらBIMモデルを段階的に確定させていくことで、現場での手戻りを抑えつつ、より確度の高い施工図を作成することが可能になります。

5. 実務事例に見る「LODを管理に使う」考え方

ここでは、実際にLOD管理を取り入れることで成果を上げている事例を取り上げ、LODをどのように活用すると施工図フェーズにおけるBIMの品質や業務効率が向上するのかを整理します。中でも、大林組の「Smart BIM Connection」による取り組みは、LODを単なる詳細度ではなく進展度として捉え、プロジェクト全体を体系的に管理している好例といえるでしょう。

LODの進展状況をチーム全体で可視化できる仕組みを導入することで、不確定な要素に対する過剰なモデリングを避け、必要な情報を必要なタイミングで確実に整えることが可能になります。その結果、作業の優先順位が明確になり、無駄の少ないBIM運用につながります。

また、チーム内外のコミュニケーションにおいても、「この部分は現在LOD300なので詳細検討は後工程で進める」「こちらはすでにLOD400まで確定しているため、施工判断に使える」といった具体的なやり取りが生まれやすくなります。LODが共通言語として機能することで、関係者間の認識を揃えやすくなる点も大きな特徴です。

以下では、具体的なシステムの概要とその効果を確認しながら、施工図フェーズでLOD管理をどのように活用できるのかを見ていきます。

5.1. 大林組のSmart BIM Connectionに見るLOD管理

大林組が開発したSmart BIM Connectionは、BIMモデルにおけるLODの進展度を一元的に管理する仕組みとして注目されています。複数の提携企業との協力によって構築されたこのシステムは、BIMモデリングにおける情報の確定状況をフェーズごとに可視化し、設計段階から施工フェーズに至るまで、関係者が効率的に判断・連携できる点が大きな特徴です。

Smart BIM Connectionでは、BIMモデル内の部材ごとにLOD（情報の確定度合い）を設定・管理し、必要な仕様情報のチェックや確定状況の共有を行える仕組みが紹介されています。この仕組みによって、施工図を担当するメンバーは、どの要素がどの段階まで定義されているのかを一目で把握しやすくなります。未確定情報が残っている箇所についても、関係者への確認や調整を進めるための判断材料として活用できます。

また、このシステムは、すべての要素を一律にLOD400へ引き上げることを前提としていません。施工に直結する重要な要素を優先的に詳細化し、それ以外の部分は段階的に情報を充実させていく運用を後押しすることで、作り込み過多を避けつつ、施工図作成に必要な情報を効率よく整えることを可能にしています。

こうした実例は、「BIMモデルはすべてLOD400であるべき」という考え方ではなく、「必要な部分はLOD400、そうでない部分はLOD300で管理する」といった柔軟なLOD運用こそが、施工図フェーズにおける現実的かつ有効なアプローチであることを示しています。

5.2. 施工フェーズでLODを管理するメリット

施工図フェーズにおいてLODを管理しながらBIMを活用するメリットは、大きく分けて三つ挙げることができます。
第一に、作り込み過多を防ぎ、労力やコストを最適化できる点です。必要な箇所のみをLOD400相当まで引き上げ、それ以外はLOD300相当で管理するといった判断を適切に行うことで、不要なモデリング作業を抑えやすくなり、結果として作業時間の削減につながります。

第二に、チーム間での認識共有が円滑になる点が挙げられます。LOD管理を活用すれば、「これから詳細を詰める部分」と「すでに一定レベルまで確定している部分」を明確に区別して共有できるため、認識のずれによる手戻りや確認ミスを減らすことが期待できます。LODは、BIMの詳細度を客観的に示す指標として、関係者間の言葉の定義を揃える役割も果たします。

第三に、BIM施工図の品質向上と、プロジェクト全体の効率アップが期待できる点です。LOD管理の考え方を取り入れたプロジェクトでは、情報の抜けや重複、進展度の把握不足に起因する手戻りが起こりにくくなります。その結果、施工現場での不整合の抑制や、工程管理上のリスク低減につながる可能性があります。

このように、施工図フェーズでLOD管理を導入するメリットは非常に大きいといえます。ただし、LODの数値指定そのものに依存しすぎると、本来の目的を見失ってしまうおそれもあります。次章では、こうした点を踏まえながら、施工図フェーズでよくあるLODの誤解や注意点について改めて整理します。

6. 施工図フェーズでよくあるLODの誤解と注意点

施工図フェーズでBIMモデルを扱う際、「LODをどこまで設定すべきか」は多くのプロジェクトで議論になりやすいテーマです。たとえLOD管理の仕組みが整っていたとしても、その運用方法や考え方を誤ると、チーム内外で認識のズレや混乱を招くおそれがあります。この章では、施工図フェーズで特に起こりやすいLODに関する誤解と、注意すべきポイントを整理します。

まず代表的な誤解として挙げられるのが、「LODを上げれば施工図そのものの完成度が自動的に高まる」という短絡的な捉え方です。実務では、LOD400までモデルを引き上げていても、意匠や仕様の決定が追いついていないケースや、施工段階で設計変更が発生する場面は珍しくありません。その結果、モデルだけが過剰に作り込まれ、不整合や修正作業が増え、かえってプロジェクトを複雑にしてしまうこともあります。

また、「施工図フェーズではすべてを3Dモデルで表現すべきだ」という思い込みにも注意が必要です。実際の現場では、2D図面や簡易的なスケッチのほうが、意図や注意点を的確に伝えられる場面も少なくありません。BIMの詳細度を高めること自体が目的化してしまうと、モデリング作業が肥大化し、情報の整理や共有が追いつかなくなるリスクが生じます。

さらに、LODの指定だけで業務範囲や責任範囲を判断してしまうことも、見落としがちな注意点です。たとえば「この要素はLOD300だから詳細検討は不要」と誤解されると、本来確認すべきポイントが見過ごされ、後工程での手戻りにつながる可能性があります。LODはあくまで進展度や確定度を管理するための指標であり、プロジェクトにおける重要事項の確認や合意形成を代替するものではありません。

施工図フェーズでは、LODを万能な基準として扱うのではなく、目的や状況に応じて補助的に活用する姿勢が重要です。こうした誤解や注意点を理解したうえでLOD管理を行うことが、BIMを実務に活かすための前提条件といえるでしょう。

7. まとめ｜施工図フェーズでは「LODの使い方」を考える

施工図フェーズにおけるBIM活用では、LODを正しく理解し、その「使い方」を意識することが、プロジェクト全体の円滑な進行と品質向上に大きく影響します。重要なのは、LODを単なるモデルの細かさの指標として捉えるのではなく、情報の進展度や確定度を示す管理指標として扱うこと、そして要素ごとに異なるLOD設定を柔軟に取り入れることです。

BIM施工図は、実際の施工に必要な情報を整理・共有するための重要な基盤です。その過程では、設計者、施工者、協力会社など多くのステークホルダーとの連携が欠かせません。LOD管理を取り入れることで、「どこまで情報が確定しているのか」「どの部分に変更の余地が残っているのか」を明確に示せるようになり、結果としてチーム内の認識違いやミスを減らし、BIM品質管理を安定して進めやすくなります。

また、この考え方を前提にすると、BIMモデルの作り込み方そのものも見直されます。無条件にLOD400を目指すのではなく、施工段階で確実に必要となる部位から優先的に詳細度を高めていくほうが、実務的かつ合理的です。たとえば、将来的な仕様変更の可能性が高い仕上げ部分を早い段階でLOD400まで作り込んでしまうと、後の変更時に大きな手戻りを招くリスクがあります。

「どこまで作るか」ではなく、「何のためにその情報が必要なのか」を常に問い直しながらLODを運用することが、施工図フェーズにおけるBIM活用の要点です。LODを目的化せず、あくまで施工を支えるための管理手段として活用することで、BIMモデルの価値を最大限に引き出し、効率的かつ確度の高い施工図作成につなげていくことができるでしょう。

＜参考文献＞
BIM の開発レベル(LOD) | オートデスク

https://www.autodesk.com/jp/solutions/bim-levels-of-development

LODを管理するマネジメントシステム「Smart BIM Connection TM」

https://www.trans-cosmos.co.jp/company/news/210422_0003.html
