キャパ編集部1. はじめに
CADやBIMの現場では、似たような作業を何度も繰り返す場面が多く、設計業務の効率化が大きな課題となっています。
特にプロジェクトマネージャーの立場では、作業時間の制約やヒューマンエラーのリスクを見過ごせません。手作業が続けば人的コストも増え、納期へのプレッシャーや品質確保への不安も高まります。
こうした課題への対応として注目されているのが、Design Automationという設計業務の自動化の考え方です。APIなどの技術を活用して実現する手法として広く利用されており、設計DXの進展とともに、繰り返し作業を自動で処理して作業時間を削減する動きが広がっています。
この「自動化」が求められる背景には、属人的な工程の解消や設計ルールの標準化、さらに高度化するBIM技術への対応など、さまざまなニーズがあります。そこで本記事では、Design Automationの基礎から応用例まで、クラウド上のCAD処理やAutodesk APIの活用方法を中学生にもわかる言葉で解説します。
2. Design Automationの基本概念
ここではDesign Automationの概要を整理し、従来の手作業との違いや、APIを使った処理の仕組みを解説します。
AIとは異なり、すべての判断を任せるのではなく、繰り返し可能なルールを定義して作業を自動化する点が特徴です。
この考え方は設計ルールの標準化や作業時間の削減につながる、DX設計の基礎といえます。
以下では、基本的な仕組みを順に見ていきます。
2.1. Design Automationとは何か
Design Automationとは、CADソフトなどで行う繰り返し作業をプログラムとして定義し、APIを通じて自動化する手法です。
これにより、図面の自動生成やDWGからPDFへの変換といった作業を人手に頼らず実行できます。
また、BIMと連携すれば、パラメータ変更による設計パターンの生成も効率化できます。
本質は「作業工程のプログラム化」にあり、設計者の創造性を補完する技術です。
2.2. 従来の手作業との違い
従来は同じ操作を繰り返すことで工程が属人化しやすく、修正や保存を手動で行う必要がありました。
Design Automationでは、こうした作業をルール化することで手動操作を減らし、ミスの低減と効率化を同時に実現できます。
また、共通の処理を利用することで設計ルールの統一も進みます。
初期コストはかかるものの、長期的には効率改善につながります。
2.3. APIによる自動化のメカニズム
APIを利用すると、ソフトウェアの機能をプログラムから操作できます。
Autodesk APIを用いれば、CADやRevit、Inventorの処理をクラウド上で実行でき、大量データもまとめて処理可能です。
処理手順やデータのやり取りをコードで定義し、自動実行することで大幅な時間短縮が実現します。
この仕組みを理解することで、Design Automationの役割を明確に把握できます。
3. Design Automationの具体的な機能
ここからは、Design Automationが実際にどのような作業を自動化できるのか、具体的な機能に焦点を当てて解説します。
自動化の対象は幅広く、図面の自動生成やファイル形式の一括変換、データ抽出など、さまざまな工程に適用可能です。
特に大量図面の処理やパラメータに基づく設計パターンの生成は、多くのエンジニアにとって魅力的な機能でしょう。自身のプロジェクトの特性を踏まえながら、どの部分を自動化できるかを考えてみてください。
本章で紹介する主な自動化機能は、以下の通りです。
- 図面の自動生成
- パラメータに基づく設計パターンの生成
- ファイル形式の自動変換
- 大量データのバッチ処理とデータ抽出
以下では、主な機能を項目ごとに紹介します。
3.1. 図面の自動生成
図面の自動生成は、繰り返し作業を自動化する代表的な例です。
たとえば、同じテンプレートを使って複数の図面を作成する場合、人手で起こりやすい寸法の入力ミスやレイヤー設定の漏れを大きく減らせます。事前に設定した設計ルールをプログラムに組み込むことで、一定の精度を保ちながら大量の図面を迅速に作成できます。
また、CADの自動化によって繰り返し工程にかかる時間を削減できるため、プロジェクト全体の納期短縮にもつながります。品質とスピードを両立できる点は、プロジェクトマネージャーにとって大きなメリットといえるでしょう。
この工程にDesign Automationを導入することで、DX設計の第一歩を踏み出すことができます。
3.2. パラメータに基づく設計パターンの生成
複数パターンのモデルを検討する場面では、パラメータ変更が重要な要素になります。
Design Automationを活用すれば、特定の寸法や形状のパラメータを変更するだけで、複数の設計パターンを一括で生成できます。これにより、手動でファイルを開いて修正し、再保存する手間を省けます。
たとえば、階高や梁の寸法が異なる建物パターンをBIM上で連続的に試作する場合にも、APIによる自動化が有効です。人の手を介さないためヒューマンエラーを抑えられ、レビューも効率的に行えます。
このようにパラメータ設計を自動化することで、設計の幅を保ちながら作業量を抑えられるというメリットがあります。
3.3. ファイル形式の自動変換
DWGやPDFなど、異なるファイル形式を扱う場面は日常的に発生します。
Design Automationを使えば、DWGからPDFへの変換といった作業も一括で処理できます。複数の図面データをAPI経由でまとめてPDFや他形式に変換でき、クラウド上のCAD処理を利用すれば、変換作業を外部リソースで実行することも可能です。
プロジェクトマネージャーにとっては、この変換作業にかかる時間を削減できる点が大きな利点です。納品用データの変換ミスも減らせるため、クライアントからの信頼向上にもつながります。
このような自動変換は、APIによる自動化の代表的な活用例といえます。
3.4. 大量データのバッチ処理とデータ抽出
大規模なプロジェクトでは、膨大な図面やモデルデータを扱うことがあります。そうした場合、データ抽出やファイル名の一括変更、メタデータの更新など、細かな作業が一度に発生します。
Design Automationでは、これらの処理をバッチとしてまとめて実行できます。APIを利用することで、数百、数千単位のファイルに同じ操作を繰り返し適用でき、手作業に比べて作業時間を大幅に削減できます。
また、データ集計を自動で行える点も大きな利点です。必要な情報を抽出するロジックを組めば、レポート作成にかかる時間も短縮できます。
これらのプロセスを適切に運用することで、設計業務の効率化だけでなく、プロジェクト全体の透明性や追跡性の向上にもつながります。
4. Autodesk Platform Services（APS）の役割

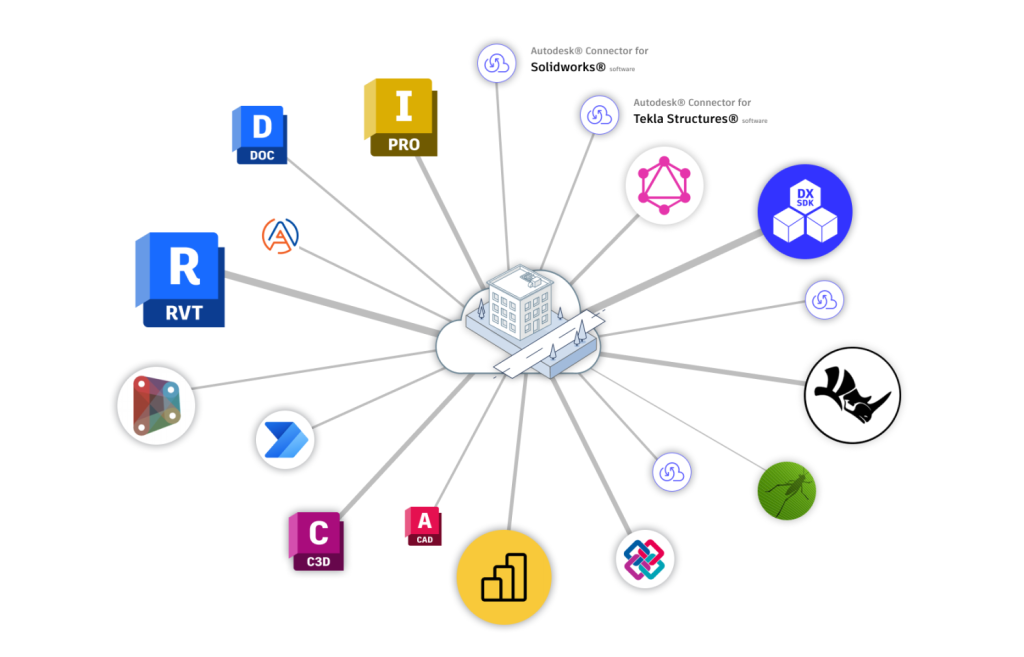

引用：https://aps.autodesk.com/data-exchange-cover-page
Design Automationを実現するうえで、Autodesk Platform Services（APS）は欠かせない存在です。クラウド上で多様なAPIを提供しており、AutoCADやRevitなどの処理をバックエンドで実行できる仕組みを支えています。
従来、これらのソフトをローカルPCで動かす場合、マシン性能やライセンス環境に依存しがちでした。APSを活用することで、異なる場所からでも同じ環境で設計処理を実行し、結果を共有できます。
ここではAPSが提供するクラウドAPI群の概要と、Design Automationとの連携方法を簡単に説明します。プロジェクトマネージャーとしては、こうしたクラウドサービスを理解しておくことで、チームの作業をより効率的に管理できるでしょう。
まずはAPSの全体像を押さえ、具体的な活用場面を見ていきます。APSの主な役割は、以下のように整理できます。
- クラウド上でCADやBIMの処理を実行する
- APIを通じて自動化処理を指示する
- 処理結果を取得し、他システムと連携する
4.1. APSの概要とクラウドAPI群
APSはAutodeskが提供するクラウドサービスの総称で、主にファイルのアップロードや変換、レンダリングなどを遠隔で実行できるAPIを備えています。
その中には、AutoCAD自動化やRevit自動化、Inventor自動化を可能にする機能があり、CADソフトの処理エンジンをクラウド上で実行できるAPIを提供している点が特徴です。エンジニアリング分野でAPI開発スキルを持つ企業や開発者にとって、有力な選択肢となるでしょう。
API通信はHTTPリクエストで行われるため、ウェブ技術の知識があれば比較的理解しやすい仕組みです。ドキュメントも豊富に公開されており、導入時のハードルを段階的に下げることができます。
このようにAPSのクラウドAPI群を活用することで、よりスケーラブルで統一されたプラットフォームを構築できます。
4.2. Design AutomationとAPSの連携
Design AutomationはAPSの仕組みの中で機能します。具体的には、APSのAPIを通じてCADやBIMの処理をクラウド上で実行し、その処理に対してAPIコールを送ることで自動化を行います。
例えば、図面や3DモデルのデータをAPSにアップロードし、クラウド上でスクリプトを通じて処理を指示する流れが基本です。処理が完了すると成果物のダウンロードリンクが生成され、それを取得してローカル環境や別のクラウドに保存します。
この連携により、手元のPC性能に左右されず、大量図面処理やDWGからPDFへの一括変換などを実行しやすくなります。APIによる自動化はルール化された操作ですが、その背後ではAPSのクラウド上でAutoCADやInventorなどの処理エンジンが動作しています。
こうした仕組みを活用することで、効率やコストの面で大きなメリットが得られ、DX設計の推進につながります。
5. Design Automation APIの使い方
Design Automation APIは、いくつかのステップを踏んで利用します。ここではクラウド上で処理が進む流れをイメージしながら、重要な用語を中心に要点を押さえていきます。
一連の流れを理解しておくことで、プロジェクトに合った導入プランを描きやすくなります。特にActivityやWorkItemといった概念を理解すると、応用の幅が広がります。
まずは全体の処理手順を確認し、その後に用語を一つずつ説明していきます。
API開発には一定のスキルが必要ですが、段階的に学ぶことでプロジェクトマネジメントとも相性の良い導入が可能です。
5.1. APIを通じたクラウド処理の流れ
Design Automation APIの基本的な処理の流れは、次の通りです。
- 処理対象となるDWGやRevitファイルを、APSの対応ストレージや外部クラウドストレージに用意する
- 実行する自動化処理をAPIで定義する（ファイル変換や図面作成などを設定）
- クラウド上でCADソフトの処理エンジンが実行され、結果が一時保存される
- 完了後の成果物をダウンロードし、必要な場所に保存する
これらの処理はプログラムで繰り返し実行できるため、大量データでも短時間で成果物を取得できます。
5.2. 重要な用語の説明：ActivityとWorkItem
Design Automation APIを理解するうえで重要な用語として、ActivityとWorkItemがあります。
Activityは「どのような処理を行うか」を定義するもので、ファイル変換やパラメータ変更などの具体的な処理内容が記述されます。これは設計の仕組み化における“設計図”といえます。
WorkItemは、そのActivityを実行するための「実行単位」を指します。つまり、どのファイルに対してどのActivityを適用するかという情報を持ち、実際の処理を実行する役割を担います。
この2つの概念を理解することで、Automation APIの仕組みが把握しやすくなり、よりスムーズに開発や運用を進められます。
6. AutoCADを活用した実践的な例
ここからは具体的な応用例として、AutoCAD自動化を活用したDesign Automationの使い方を紹介します。実際の業務での活用を想定しながら、どのような効果が得られるかを整理していきましょう。
応用範囲は、単純な図面生成からPDF出力の自動化まで幅広く、特に大量図面処理が発生するプロジェクトでは省力化の効果が大きくなります。
また、設計ルールの標準化による品質の安定や、納期短縮によるクライアント満足度の向上といった効果も期待できます。
それでは、具体的な活用方法を順を追って見ていきます。
6.1. AutoCADでの図面自動生成
AutoCADでの図面自動生成では、テンプレートやブロックデータを事前に用意し、寸法やレイヤー名などをAPIで一括指定します。
たとえば、同じ種類の部品をサイズごとに何十枚も作成する場合、この方法を使えば一度に処理できます。手作業でレイヤーを設定したり、同じ形状をコピー＆ペーストしたりする必要がなくなり、作業時間の削減を実感しやすくなります。
また、パラメータの入力ミスは図面全体に影響しますが、自動生成では入力内容を一定の形式でチェックできるため、ヒューマンエラーを大きく減らせます。
このように、一度仕組みを構築すれば繰り返し作業の負担を大幅に軽減できます。
6.2. PDF出力の自動化
AutoCADのDWGをPDFに変換する作業は、日常的に発生します。複数の部署やクライアントに提出する際、PDF形式が求められることが多いためです。
しかし、1つずつ手動でPDF化すると、件数が増えるほど時間がかかります。そこでDesign AutomationとAutoCADを組み合わせることで、DWGからPDFへの変換を一括で実行できます。
例えば、100枚の図面を手動でPDF化する場合、1件あたり数十秒〜数分かかるため、全体で数時間の作業になることもあります。一方、APIを利用すれば、これらの処理をまとめて実行でき、作業時間を大幅に短縮できます。
実際には、設定ファイルでプリントスタイルやレイアウトを指定し、APIでまとめて処理を指示します。処理状況はクラウド上で確認でき、完了後のファイルもまとめて取得可能です。
こうした自動化により、単純な出力作業のミスや漏れを減らせる点も大きなメリットです。
6.3. 定型設計の量産化
一定の規格品や似た形式の図面を大量に扱う現場では、Design Automationが特に有効です。
たとえば、倉庫レイアウトや設備部品の仕様表など、毎回似た情報をもとに設計する場合、パターン設計を一括で生成できます。作業時間を大幅に削減できるだけでなく、標準化によって品質の安定にもつながります。
AutoCAD自動化のスクリプトを工夫すれば、文字情報や寸法をAPIで変数化し、一括処理で数十通りの図面を短時間で作成することも可能です。
その結果、担当者はより創造性の高い作業に集中でき、プロジェクトマネージャーとしてもリソース配分を最適化しやすくなるでしょう。
7. Design Automation導入のメリット
Design Automationの主なメリットは、以下のように整理できます。
| 観点 | 主なメリット |
| 作業効率 | 繰り返し作業を自動化し、作業時間を削減 |
| 品質 | ヒューマンエラーの低減 |
| 運用 | 設計ルールの標準化 |
| 処理能力 | 大量データを一括処理可能 |
Design Automationを導入することで、設計業務の効率化や品質向上が期待できます。
ただし、効果は作業内容や環境によって異なるため、前提条件を踏まえた検討が必要です。
7.1. 作業時間の削減とエラー低減
繰り返し作業を自動化することで、作業時間を削減しながらヒューマンエラーを抑えられます。
担当者は確認や検討といった業務に集中でき、結果として納期短縮や負担軽減にもつながります。
また、処理がルール化されることで品質のばらつきも減少します。
7.2. 設計ルールの標準化と大量処理対応
APIを活用することで、設計ルールを共通化しやすくなり、属人化の解消につながります。
さらに、大量データの処理も効率化でき、短時間での作業実行が可能になります。
こうした特性は、設計DXを進めるうえで重要な要素となります。
8. 導入時の注意点とハードル
便利に見えるDesign Automationですが、導入にはいくつかの注意点やハードルがあります。
主に技術的なスキルや初期投資が必要となるほか、すべての業務に適用できるわけではありません。手順を誤ると、かえってコストや時間が増えてしまうリスクもあります。
ここでは代表的な懸念点を紹介しますので、導入を検討する際の参考にしてください。
自社チームの課題やリソース状況をしっかり把握したうえで、現実的なプランを立てることが重要です。
8.1. 必要なAPI開発スキルと初期コスト
Design Automationを活用するには、プログラミングの知識やAPI開発スキルが欠かせません。ノーコードツールがあっても、細かなカスタマイズにはスクリプトの理解が必要になります。
また、初めから大規模な自動化を目指すと、初期コストが大きくなる傾向があります。ハードウェアやAPSの利用料、開発者の教育費など、複数の負担が発生する可能性があります。
ただし、これらは長期的に見れば、作業時間の削減や品質向上によって回収できる投資とも考えられます。不足しているスキルは外部人材の活用や研修で補うことで、より効果的な導入が可能です。
最終的には、プロジェクトの規模やリスクを踏まえながら、バランスよく導入計画を立てることが重要です。
8.2. 適用可能な業務の限界
Design Automationは万能ではなく、すべての設計プロセスを自動化できるわけではありません。創造性が求められる分野では、うまく適用できないケースもあります。
例えば、建築の初期コンセプト設計や芸術性の高い形状デザインでは、人間の判断や経験が重要になります。このような一品ものの設計に無理に自動化を適用すると、工程が複雑になり、かえって時間がかかることもあります。
また、既存の業務フローが整理されていない場合、基礎データや設計ルールが不明確で、自動化への移行が難しくなることもあります。
こうした条件を踏まえたうえで、どの業務を自動化すべきかを見極めることが、プロジェクトマネージャーに求められます。
9. どの業務にDesign Automationが最適か
Design Automationはすべての業務に適しているわけではなく、適用範囲を見極めることが重要です。
ここでは、有効なケースとそうでないケースを整理します。Design Automationの適用可否は、以下のように整理できます。
| 向いている業務 | 向いていない業務 |
| 繰り返し作業 | 試行錯誤が多い設計 |
| パターン設計 | 創造性が重視される設計 |
| 定型的な図面作成・変換 | 初期コンセプト設計 |
| 大量データ処理 | 一品ごとの個別設計 |
9.1. 繰り返し作業とパターン設計への適用
同一形式の図面作成やパラメータ変更による複数案作成など、繰り返し性の高い業務に適しています。
自動化により作業とチェックをルール化できるため、効率向上と品質の安定が期待できます。
まずはこうした領域から導入を検討するのが効果的です。
9.2. 創造性が求められる設計への不向きさ
一方で、試行錯誤を伴う設計や創造性が求められる業務には適していません。
ルール化が難しく、設計の自由度を制限する可能性があるためです。
ただし、設計が進んだ後の定型処理には適用できるため、工程ごとの使い分けが重要です。
10. まとめ｜Design Automationの未来とその影響
Design Automationは、単なる効率化ツールにとどまらず、企業の設計フローそのものを見直し、APIを活用した業務再設計を進めるための技術です。
繰り返し作業や大量図面処理の自動化によって得られる効果は、作業時間の削減にとどまらず、人材がより創造的な業務に集中できる環境づくりや、設計ルールの標準化による品質の安定など、長期的に大きな影響をもたらします。
プロジェクトマネージャーにとっては、新しい技術を取り入れることで人材育成を進め、DX設計に対応できる組織づくりにつなげることができます。クライアントに対しても、高品質かつ短納期を実現できる強みを持つことになります。
今後もAutomation APIの進化により、さらに幅広い分野での活用が期待されます。本記事を参考に、自身のプロジェクトに適した自動化のあり方を検討してみてください。
