施工管理で注目の空間コンピューティングとは？BIM・Apple Vision Proの活用例を解説

1. はじめに

近年、建設業ではBIM（Building Information Modeling）やクラウド型施工管理ツールを活用し、デジタルトランスフォーメーションを進める動きが加速しています。

一方、実際の施工現場では、紙の図面やタブレット上の情報を確認しながら、目の前の現実空間と照らし合わせる作業が必要です。壁の厚みや高さのずれ、複雑に入り組んだ設備配管など、2D図面だけでは把握しにくい箇所があるためです。

そこで注目されているのが「空間コンピューティング」という考え方です。空間コンピューティングとは、デバイスが周囲の空間を認識し、3Dモデルをはじめとするデジタル情報を現実空間と関連付けて表示・操作するものです。

Appleは、Apple Vision Proを、デジタルコンテンツを現実空間と融合させる「空間コンピュータ」と位置付けています（参照*1）。また、Trimble SiteVisionでは、ARを利用して3D設計データを実際の施工現場へ重ね、設計と現況の比較や進捗確認などを行えます（参照*7）。

このようなデバイスやシステムを利用することで、施工内容の確認や3Dモデルのレビューを支援できると期待されています。

本記事では、空間コンピューティングが施工内容の確認や施工計画にどのように役立つのかを解説します。また、BIMレビューや遠隔支援における活用メリットに加え、Apple Vision ProやAR対応のTrimble SiteVisionなどの事例を交えながら、現場での注意点や導入時のポイントもご紹介します。

2. 空間コンピューティングの基本

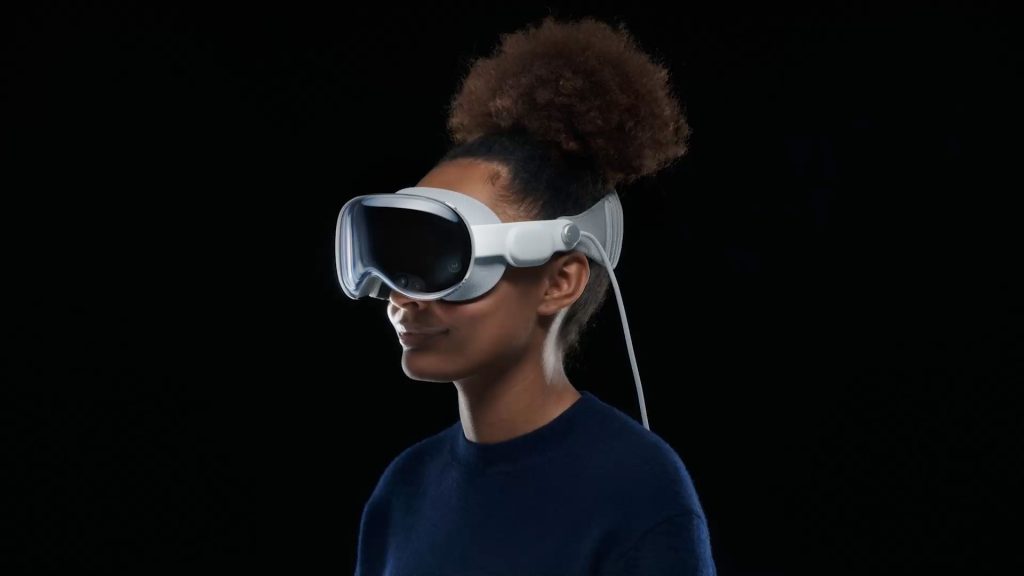

引用：https://www.apple.com/jp/newsroom/2023/06/introducing-apple-vision-pro

2.1. 空間コンピューティングとは何か？

空間コンピューティングとは、3Dモデルをはじめとするデジタル情報を現実空間と関連付け、空間内で表示・操作できるようにする技術や考え方です。

具体的には、カメラやセンサーで周囲の形状や位置を認識し、空間内に3Dデータや仮想画面などを配置します。ジェスチャーや音声、視線による入力に対応する場合もあり、2D図面だけでは把握しにくい高さや奥行き、部材同士の位置関係を立体的に理解しやすい点が特徴です。

施工管理では、対応する3Dモデルを現場へ重ねて表示したり、仮想空間内でモデルを確認したりすることで、施工内容の確認や関係者間の情報共有を支援できます。

空間コンピューティングは、現実空間にデジタル情報を重ねるARや、現実とデジタル情報を融合するMRと重なる部分があります。ただし、周囲の位置や形状を認識し、その空間に応じて情報を配置・操作する仕組みに重点がある点が特徴です。

3. 空間コンピューティングが施工管理で注目される理由

BIMモデルには、建物や構造物の形状に加え、作成目的や詳細度に応じて、部材や配管などの形状情報や属性情報を持たせることができます。施工に必要な情報が適切に整備されていれば、施工計画や施工内容の確認にも活用できます。

ただし、PCやタブレットの画面だけでは、現場における高さ、距離、配置関係を直感的に把握しにくい場合があります。空間コンピューティングを活用すると、対応する3Dモデルを現場の座標や基準点に合わせて表示し、設計データと現況の位置関係を確認できます。

また、Autodesk Formaなどの施工管理環境では、図面、モデル、指摘事項、情報提供依頼、提出物、写真などのプロジェクト情報をオンラインで管理できます（参照*4、参照*5、参照*10）。現場で確認した問題を写真や注釈とともに登録する運用を整えることで、現場とオフィス間の情報共有を支援できます。

ただし、3Dモデルの表示精度は、モデルの品質、座標設定、測位環境、使用する機器などに左右されます。現場で活用する際は、表示結果だけに依存せず、図面や実測結果なども確認することが重要です。

4. 空間コンピューティングによる施工管理の具体的な活用例

空間コンピューティングは、現場での施工内容確認や進捗共有、遠隔での協議など、施工管理のさまざまな場面で活用できます。主な活用例は次のとおりです。

活用場面	主な内容	関連する製品・技術
3Dモデルと現場の融合	完成形状や敷設予定の配管位置を現場で確認する（参照*7、参照*8）	Trimble SiteVision
見えない部分の可視化	登録済みの地下埋設物や壁内設備の位置情報を現場に重ねて表示する	AR、3Dデータ
施工計画と進捗の共有	工区や未施工範囲を3Dで確認する	BIM、施工管理ツール
遠隔支援と共同レビュー	離れた関係者と3Dモデルを共有する	Apple Vision Pro、対応アプリ

4.1. 3Dモデルと地下埋設物の可視化

対応するデータ形式や座標設定を整えれば、設計段階で作成した3Dモデルを現実空間へ重ねて表示できます。代表例として、Trimbleが開発し、日本ではニコン・トリンブルが提供する現場可視化システム「Trimble SiteVision」があります。

SiteVisionは、GNSSとARを組み合わせ、世界座標を持つ3D設計データを実際の現場へ重ねて表示するシステムです。完成時の高さや形状、敷設予定の配管、地下設備などの位置関係を現場で確認できます（参照*7、参照*8）。

登録済みの地下埋設物データを利用すれば、地面の下にある設備を「透視」したような感覚で確認できます。ただし、実際に地面の内部を見通したり、地下埋設物をその場で検出したりしているわけではありません。表示結果は、元データの精度や更新状況、座標設定、測位環境などに左右されます。

そのため、掘削や穿孔を行う際は、SiteVisionによる表示だけに依存せず、図面確認、現地調査、埋設物探査など、所定の確認方法と併用することが重要です。

また、SiteVisionは、BIMモデル内の干渉を自動検出する機能ではありません。部材同士の干渉を確認する場合は、BIMソフトやモデルコーディネーションツールの干渉チェック機能を利用します。

4.2. 施工計画と進捗の共有

施工管理でトラブルや手戻りを減らすには、日々の進捗を可視化し、計画と現況の差を早い段階で把握することが重要です。

空間コンピューティングを活用すれば、現場でタブレットや対応デバイスを使い、その日の工区や施工範囲を3D表示で確認する運用が考えられます。

TrimbleはSiteVisionの活用例として、地下設備や切土・盛土などの情報を現場へ重ね、実際の進捗と設計データを比較するワークフローを紹介しています（参照*7）。

また、施工進捗とBIMモデルを連携する仕組みを構築すれば、未施工の範囲や当日の作業エリアを色分けして表示することも可能です。ただし、実現には工程情報との連携、対応アプリの導入、表示データの継続的な更新が必要です。

さらに、発注者や協力会社との共同レビューでは、3Dモデル上の対象箇所に注釈や課題を登録し、関係者へ共有できます。計画変更をBIMモデルへ反映する際は、所定の承認やモデル更新、バージョン管理を経て周知する必要があります。

4.3. 遠隔での支援と共同レビュー

空間コンピューティングは、離れた場所にいる関係者との共同レビューにも活用できます。対応する3Dレビューアプリや通信環境を整えることで、現場担当者とオフィス側の担当者が同じモデルを参照し、対象箇所について協議する運用が考えられます。

Apple Vision Proを利用した具体的なレビュー方法や必要な環境については、次章で解説します。

以上の活用により、空間コンピューティングは、3Dモデルを使った直感的な確認、設計と現況の差異の把握、関係者間の認識共有を支援できます。ただし、効果を得るには、モデルの品質、位置合わせ、データ更新、課題管理の運用を整えることが重要です。

5. Apple Vision Proの施工管理での活用法

5.1. BIMレビューと遠隔協働

Appleは、Apple Vision Proを、デジタルコンテンツを現実空間と融合させる「空間コンピュータ」と位置付けています。visionOS上のアプリやウインドウを空間内へ配置し、視線や手、音声を使って操作できます（参照*1）。

また、Apple Vision Proでは、visionOS対応アプリに加え、WebブラウザやMac仮想ディスプレイを利用できます。Mac仮想ディスプレイを使うことで、Macの画面を空間内の広い仮想ディスプレイへ表示し、macOSアプリとvisionOSアプリを同じ空間で利用できます（参照*2）。

施工管理に応用する場合は、対応アプリやWebブラウザを利用し、BIMモデル、施工図面、施工管理ツールの情報などを確認する運用が考えられます。

Appleは、Onshape Visionを使い、対面またはオンラインの関係者がCADモデルへアクセスし、共同でレビューする用途を紹介しています。また、ZoomやWebexなどのコミュニケーションアプリや、3Dデータの可視化に利用できるNVIDIA Omniverseもビジネス用途として紹介しています（参照*2）。

対応する3Dレビューアプリや共有環境を整えることで、現場担当者と遠隔地の関係者が同じモデルを参照し、対象箇所について協議できます。また、BILTの対応アプリでは、建設業者や電気技師などが3Dモデルや作業手順を確認するガイド付き作業も紹介されています（参照*2）。

ただし、Apple Vision Proは施工管理専用のデバイスではなく、すべてのBIMデータや施工管理ツールを直接利用できるわけではありません。対応アプリ、データ形式の変換、Macやクラウドサービスとの連携、通信環境などの準備が必要です。

5.2. 現場利用の環境条件

Apple Vision Proを屋外の施工現場で使用する場合は、安全性や使用環境を十分に確認する必要があります。

Appleは、屋外では管理された環境に限定して使用し、でこぼこした地形、衝突の危険がある障害物、極端な温度、雨、霧、湿気などを避けるよう案内しています。また、道路の近くや、走行中の車両・自転車・重機の運転中など、衝突の危険がある環境では使用しないよう明記しています（参照*9）。

施工現場で利用する場合は、次の点を事前に確認しましょう。

• 歩行中の使用を制限する

• 使用できる場所を明確にする

• ヘルメットなどの保護具と併用できるか確認する

• 視野や足元の確認に支障がないか検証する

• 周囲の作業者や機械との接触リスクを評価する

• 高所、足場、階段、狭い場所では使用を制限する


また、クラウド型施工管理ツールと連携する場合は、通信環境やデータセキュリティへの対応も必要です。

現時点では、オフィス、会議室、現場事務所など、安全を管理しやすい場所でのBIMレビューや施工計画の説明が、比較的導入しやすい用途と考えられます。

6. 導入前に確認したい課題とポイント

6.1. データの品質と位置合わせ

現場へ3Dモデルを重ねて表示する場合は、利用目的に応じたモデルの詳細度、座標、基準点を整える必要があります。完成イメージの説明と、施工位置や出来形の確認では、求められる位置精度が異なるためです。

また、現場に表示するデータが最新版であることも重要です。

Autodesk Formaでは、図面やモデルの新しいバージョンを共有・配布し、以前のバージョンの表示や変更前後の比較を行えます。Autodeskは、このようなバージョン管理によって、プロジェクトチームが最新情報に基づいて作業できると説明しています（参照*6）。

このような機能を利用し、現場で古いモデルを参照しないための公開・承認・更新ルールを整える必要があります。

過去のモデルを流用する場合も、設計変更や追加工事が反映されているかを確認し、表示に使用するデータを明確にしておきましょう。

6.2. 適切なデバイスの選定

デバイスは、利用する場所や目的、必要な表示精度に応じて選ぶ必要があります。

デバイス	想定される使用場所	主な用途	選定時の確認事項
Trimble SiteVision	屋外の施工現場	3D設計データの重ね合わせ、地下埋設物や進捗の確認	測位環境、位置精度、対応データ
Apple Vision Pro	オフィス、会議室、現場事務所	対応アプリを利用した3Dモデルのレビュー、Mac画面やvisionOSアプリの表示、共同作業	対応アプリ、データ形式、Macとの連携方法、安全な利用環境
タブレット・スマートフォン	現場、オフィス	簡易的なAR表示、設計レビュー	表示精度、画面サイズ、対応アプリ

必要な位置精度、利用環境、対応データ、導入台数、利用頻度を整理したうえで、自社の用途に合うデバイスを選定することが重要です。

6.3. 現場の安全性の確保

装着型デバイスを施工現場で使用する場合は、視野や足元の確認、周囲の作業者や機械との接触リスクを評価する必要があります。導入前には、主に次の点を確認しましょう。

• 歩行中のデバイス使用を制限する

• 使用できる場所を明確にする

• ヘルメットなどの保護具と併用できるか確認する

• 視野や足元の確認に支障がないか検証する

• 周囲の作業者や機械との接触リスクを評価する

• 高所、足場、階段、狭い場所での使用ルールを定める


利用できる場所と操作方法を明確にし、安全手順を関係者へ周知することが重要です。

6.4. 小規模な実証からのスタート

導入初期は、一つの現場や一つの用途に対象を絞ると、導入効果や運用上の課題を検証しやすくなります。

例えば、SiteVisionで登録済みの地下埋設物や設計データを現場へ重ねて表示する、Apple Vision Proの対応アプリで3Dモデルをレビューする、Autodesk Formaで指摘事項を記録・追跡するといった運用が考えられます（参照*2、参照*5、参照*7）。

実証では、導入前後で比較できる項目をあらかじめ設定しておきましょう。

• 現場確認に要した時間

• 問題や差異の発見件数

• 説明資料の作成時間

• 利用者の操作負担


得られた効果と課題をもとに、対象業務、運用ルール、マニュアル、データ更新方法を見直しながら、段階的に利用範囲を広げることが重要です。

7. まとめ

空間コンピューティングは、BIMをはじめとする3Dモデルや施工管理ソフトの情報を現実空間と結び付けて表示・確認できる技術です。これにより、紙の図面だけでは把握しにくい位置関係や高さ、奥行きを、より直感的に理解しやすくなります。

Apple Vision Proは、オフィスでのBIMレビューや遠隔での共同作業などへの活用が期待される一方、Trimble SiteVisionは屋外での施工内容確認や現場での可視化に活用されています。それぞれ特徴や利用環境が異なるため、目的に応じて使い分けることが重要です。

導入効果を高めるには、用途に適したデバイスの選定に加え、BIMデータの品質維持や現場の安全性への配慮が欠かせません。まずは実証導入から始め、自社に適した活用方法を検証しながら、段階的に運用を広げていくことが大切です。

＜参考文献＞
（*1）Apple Vision Proが登場 — Appleが開発した初の空間コンピュータ - Apple (日本)
https://www.apple.com/jp/newsroom/2023/06/introducing-apple-vision-pro

（*2）ビジネスのためのApple Vision Pro - Apple（日本）
https://www.apple.com/jp/business/enterprise/apple-vision-pro

（*3）Autodesk Construction Cloud を Autodesk Forma へ統合
https://blogs.autodesk.com/autodesk-news-japan/autodesk-construction-cloud-to-join-forma/

（*4）施工管理ソフトウェア | Autodesk Forma
https://construction.autodesk.co.jp

（*5）建設の指摘事項ソフトウェア | Autodesk Forma
https://construction.autodesk.co.jp/tools/issues-software/

（*6）建設ドキュメント管理 | Autodesk Forma
https://construction.autodesk.co.jp/workflows/construction-document-management/

（*7）Trimble SiteVision | Trimble
https://civilconstruction.trimble.com/en/products/site-surveying/sitevision

（*8）サイトビジョン｜SiteVision｜株式会社ニコン・トリンブル
https://geospatial.nikon-trimble.co.jp/sitevision

（*9）Apple Vision Proの安全な使い方 - Apple サポート (日本)
https://support.apple.com/ja-jp/118507

（*10）建設プロジェクト管理ソフトウェア | Autodesk Forma
https://construction.autodesk.co.jp/workflows/construction-project-management/
