工場建設におけるフロントローディングとは？導入メリットとBIM・デジタルツイン活用を解説

1. はじめに

工場建設では、建物本体だけを考えればよいわけではありません。実際には、生産設備や搬送設備に加え、配管、電気、空調など、複数の要素を同時に検討する必要があります。

一方、設計の後半や施工中に問題が見つかると、設計変更による作業のやり直しや、施工の手戻りが発生するリスクが高まります。その結果、工期に大きな影響が出たり、追加のコストが発生したりする可能性があります。

こうした課題を軽減する方法として注目されているのが、「フロントローディング」という考え方です。AutodeskのBIM Designでは、フロントローディングについて、設計初期の段階に負荷をかけ、作業を前倒しで進める考え方として紹介しています（参照*1）。

本記事では、フロントローディングの具体的な意味や工場建設への適用方法、BIMやデジタルツインの活用方法について、初心者でも理解できるよう分かりやすく解説します。あわせて、プロジェクトにおけるリスク低減やコスト削減の糸口を示し、プロジェクトマネージャーが抱えるさまざまな課題にも対応できる内容を目指します。

2. 工場建設におけるフロントローディングとは

2.1. フロントローディングの基本概念

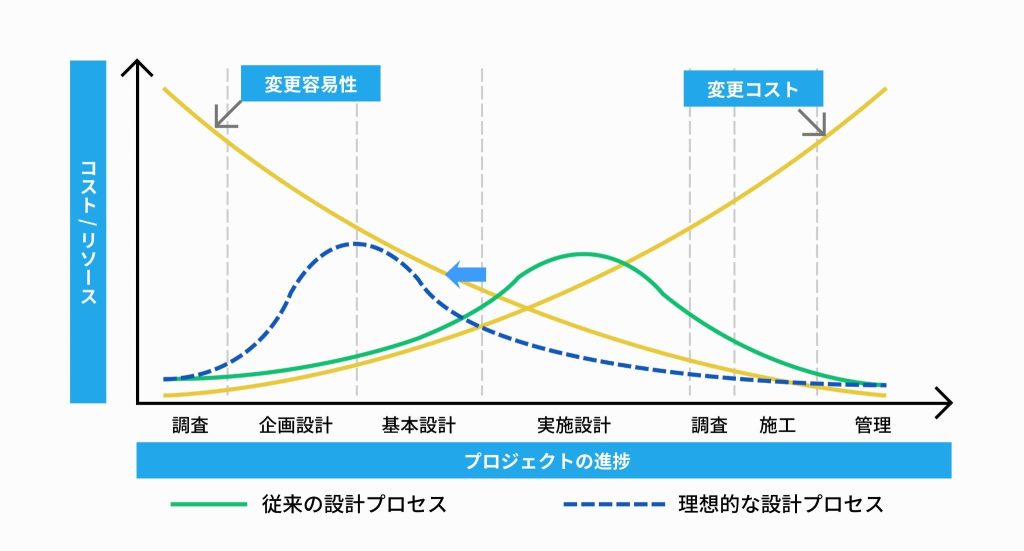

フロントローディングとは、プロジェクトの初期段階に検討や意思決定の負荷を移し、後工程で行いがちな作業を早い段階で進める手法です（参照*1）。

例えば、配管設計や電気設計、空調設計は建築モデルの計画が進んでから詳細を詰めることがありますが、フロントローディングでは企画や基本設計の段階から、生産設備との整合を考慮しながら設計を進めます。

この手法は、単に設計期間を短縮することが目的ではありません。初期段階では検討量が増えるため、早い段階から多部門との協議が必要になります。しかし、この段階で課題やリスクを把握して対応することで、施工手戻りを抑え、結果としてスケジュールやコストを安定させやすくなります。

2.2. 従来の進め方との比較

項目	段階的に詳細化する進め方	フロントローディング
検討時期	設計の進行に合わせて段階的に詳細化	初期段階から重要事項を整理・検討
関係者	必要に応じて順次参加	初期から関係部門が参画
問題の発見	詳細化した後に判明する場合がある	早期に把握しやすい
設計変更	条件確定後に調整が必要になる場合がある	初期段階で調整しやすい

工場建設では、建築計画が進んだ後に、生産設備や配管、電気などの条件が具体化する場合があります。その結果、設備レイアウトや搬入経路の調整が後工程まで続き、干渉や制約が見つかると設計変更が必要になることがあります。

フロントローディングでは、生産技術、設備工事会社、装置メーカーなどが企画初期から参加し、要望や制約を早期に整理します。Autodeskでは、デジタルの工場計画とBIMを組み合わせ、生産施設と機器を統合したモデルを関係者が共有しながら、工場の計画、設計、検証、建設、運営を進める考え方を紹介しています（参照*2）。

3. フロントローディングにおける主要検討項目

引用：https://bim-design.com/bim-dx/bim/03-front-loading/

検討項目	主な確認内容
生産ラインと設備	設備配置・将来の増設
動線計画	人・材料・車両の動線
建築・設備	配管・ダクト・構造との整合
搬入・施工	搬入経路・施工順序
保守・更新	メンテナンス・設備更新

3.1. 生産ラインと設備の配置

まず重視すべきなのは、生産ライン設計と設備レイアウトの検討です。製造工程の順序をどのように最適化し、装置間の距離や作業者の動きをどう設計すれば、効率と安全性を両立できるかを整理する必要があります。

例えば、搬送設備による原材料の自動供給を想定している場合は、搬送ルートや支柱の配置もあわせて検討します。また、将来の技術革新や需要の変化に備え、設備の増設やレイアウト変更に対応できる余地を確保しておくことも重要です。

大型設備を導入する際には、床荷重や耐震・防振対策、騒音対策など、建築面の条件とも密接に関わります。こうした条件を早い段階で確認することで、施工順序や工期への影響を抑えやすくなります。

3.2. 動線計画：人、材料、車両

工場では、生産設備だけでなく、人や材料、完成品を運ぶための動線計画も欠かせません。特に、人の移動経路とフォークリフトやAGV（無人搬送車）の走行ルートは、安全性に大きく関わります。

早い段階で非常口や避難経路を明確にし、設備と人の動線が交錯しないよう区分を検討することが重要です。また、建物内部だけでなく、材料の搬入や製品の出荷が円滑に行えるよう、工場敷地全体の車両動線も見直します。

3.3. 建築・設備の整合性

工場レイアウトでは、柱や梁などの構造体が設備の設置に支障を与えないか、また、ダクトや配管に必要な高さやスペースを確保できるかが重要になります。建築モデルと生産設備モデルを3Dで重ねて確認することで、設備と建物の干渉や設置条件の不一致を早期に把握しやすくなります。

例えば、電源の引き回しや配管ルートが適切でない場合は、工事中や稼働開始後に追加工事が必要になる可能性があります。こうした課題は、早い段階で建築・設備・生産設備などのモデルを組み合わせて確認することで、手戻りのリスクを抑えやすくなります。

また、工場内の空調設計では、製品や作業者の温度管理、排気ガスや粉塵への対応も考慮する必要があります。ダクトの配置は梁や他設備との干渉を確認し、ファンの風量や換気回数は必要な条件に応じて計画します。

3.4. 設備の搬入と施工手順

重機や大型設備の搬入経路も、フロントローディングで重要な検討項目です。設備をどの入口から、どのタイミングで搬入するのか、クレーンや揚重機を設置する場所はあるのかなどを、建設スケジュールとあわせて検討します。

また、建築工事と設備工事の施工順序を事前に整理しておかないと、途中で工事が重なり、工期が延びる可能性があります。例えば、床を仕上げる前に配管を施工しておかないと、開口部やスペースの確保が難しくなる場合もあります。

BIMモデルと工程情報を組み合わせて施工手順を確認することで、仮設スペースの確保や必要な資材の搬入時期などを、計画的に整理しやすくなります。AutodeskのIntegrated factory modelingでも、工場の計画・設計・検証・建設・運営に統合モデルを活用する考え方が紹介されています（参照*2）。

3.5. 保守・更新の容易性

設備のメンテナンスや更新も、工場建設の段階から考慮しておくことが重要です。設備を長期間運用するには、部品交換や配管の更新をスムーズに行えるかどうかが、生産性や保守性に大きく影響します。

特にクリーンルームのように管理が厳しいエリアでは、設備を停止するたびに生産へ影響が及ぶ可能性があります。そのため、メンテナンスを行いやすいレイアウトや、設備更新時に円滑に搬出入できるルートを早い段階で確保しておく必要があります。

これらの項目を前倒しで総合的に検討することで、工場完成後の生産ライン変更に対応しやすくなり、将来の改修に伴う負担を抑えることにもつながります。

4. BIMを活用したフロントローディング

BIMでできること	活用例
3Dモデルの作成	建物・設備を可視化
干渉確認	配管・設備・構造の整合確認
レイアウト比較	複数案を比較・評価

4.1. 3Dモデリングによる統合計画

BIMは、建物や設備の3D形状と、それらに関連する属性情報をモデル上で管理・活用する手法です。2D図面だけでは把握しにくい高さや空間を可視化し、関係者間の協議を進めやすくします。

Autodesk Factory Design Utilitiesでは、2Dと3Dの工場レイアウトを作成し、建物と生産設備のデータを組み合わせながら、設備配置を視覚的に検討できます（参照*3）。建物と生産設備の整合性を確認し、工場全体を見据えた計画を進めるためのツールとして活用できます。

4.2. 早期の問題発見と解決

建築、設備、配管などのモデルを組み合わせることで、配管や電気ケーブルラックと梁などの干渉を確認しやすくなります。Autodeskでは、Navisworksを用いて建物、工場レイアウト、設備インフラをデータモデルに集約し、干渉検出や設置計画に活用できると説明しています（参照*4）。

ただし、ツールだけですべての問題が解決するわけではありません。BIMは課題の発見や共有を支援する手段であり、対応策は関係者が協議して決定する必要があります。

ただし、ツールだけですべての問題が解決するわけではありません。BIMは課題の発見や共有を支援する手段であり、対応策は関係者が協議して決定する必要があります。

4.3. レイアウト比較と最適化

工場レイアウトでは、複数の候補案を比較しながら配置を検討します。Factory Design Utilitiesでは、2D・3Dレイアウトの作成や視覚化、設計案の検証などに対応しており、設備配置を比較する際にも活用できます（参照*3）。

関係者が同じモデルを見ながら協議することで、レイアウト変更による影響や、コスト・工期への影響も検討しやすくなります。

5. デジタルツインの活用

5.1. BIMとデジタルツインの役割

BIMは、建物や設備の形状・属性情報を管理し、設計、施工、運用などに活用されます。一方、デジタルツインは、現実の工場や生産プロセスをデジタル空間上に表現し、シミュレーションや運用改善などに活用する考え方です。

Autodeskでは、工場の計画・設計段階で作成したデジタルデータを、建設や運用まで活用するデジタルファクトリーの考え方を紹介しています（参照*4）。BIMとデジタルツインを連携させることで、工場建設の初期計画から運用・保守まで、モデルを継続的に活用しやすくなります。

また、SiemensのDigital Factory Planningでは、デジタルツインを作成し、マテリアルフロー、生産プロセス、詳細な工場レイアウトなどを定義・評価することで、工場計画を支援しています（参照*5）。

5.2. 稼働前シミュレーションの実施

デジタルツインや工場シミュレーションを活用すると、工場完成前から生産ラインや設備の動きを検討できます。Siemensの工場・ライン設計ソリューションでは、生産レイアウトの設計や視覚化に加え、対応するシミュレーションツールを用いて、マテリアルフローや物流などを検討できます （参照*6）。

また、使用するシミュレーション環境によっては、設備能力や搬送条件を変更し、生産量や物流への影響を比較することも可能です。これにより、設備能力や搬送経路に余裕を持たせるべき箇所を把握しやすくなります。 これにより、設備能力や搬送経路に余裕を持たせるべき箇所を把握しやすくなります。

フロントローディングで建築や設備の検討を前倒しし、シミュレーションを組み合わせることで、工場全体を見据えた計画を進めやすくなります。

5.3. 運用段階でのデータ活用

デジタルツインの特徴の一つは、センサー情報や生産データと連携することで、工場の稼働後も仮想モデルを更新しながら活用できる点です。

AutodeskのIntegrated factory modelingでは、常に最新状態に保たれた工場モデルを関係者が共有し、工場の計画から運営まで利用する考え方が紹介されています（参照*2）。計画段階で作成したBIMモデルや生産ラインの設計情報に運用データを加えることで、設備更新やレイアウト変更の検討にも役立てられます。

ただし、運用段階で継続的に活用するには、必要な情報の精度や更新ルールをあらかじめ決めておくことが重要です。これにより、不要な情報の蓄積や更新状態の不一致を防ぎ、関係者が利用しやすい状態を維持できます。

6. フロントローディングの導入メリット

メリット	内容
設計変更・施工手戻りの抑制	初期段階で課題を把握しやすい
合意形成の促進	関係者間で認識を共有しやすい
工期・コストの見通し向上	計画の精度を高めやすい
生産性・保守性の向上	将来の運用や設備更新に対応しやすい

6.1. 設計変更と施工時のリスク軽減

設計初期に干渉や仕様漏れを確認することで、後工程での設計変更や施工手戻りを抑えやすくなります。生産設備、配管、電気、空調が複雑に関係する工場建設では、追加工事や工期延長のリスク軽減につながります。

6.2. 合意形成の促進

3Dモデルやシミュレーションを活用すると、建築、設備、施主、施工会社など、専門分野の異なる関係者が計画を共有しやすくなります。認識のずれを減らし、意思決定を進めるうえでも役立ちます。

6.3. 工期とコストの可視化

設備レイアウトや施工順序、搬入経路を早期に整理することで、スケジュールや予算の見通しを立てやすくなります。また、生産能力などをシミュレーションできる場合は、設備費や運用費などの条件とあわせて、投資対効果を検討する材料にもなります。

6.4. 生産性と保守性の向上

人や物流の動線、設備のメンテナンス方法、将来の搬出入経路を事前に検討することで、稼働後のトラブルや運用負荷を抑えやすくなります。

7. フロントローディング実施のポイント

実施ポイント	確認内容
目的と優先順位	プロジェクトの目標を明確にする
関係部門の参加	初期段階から情報共有する
データ範囲・精度	必要な情報レベルを定める
意思決定ルール	承認方法・変更基準を決める

7.1. 目的と優先順位の設定

干渉防止、工期・コスト管理、生産性向上など、プロジェクトで何を優先するかを明確にします。目的によって、生産能力の試算や建築条件の整理など、必要な検討内容とデータ精度が異なります。

7.2. 関係部門の早期参加

建築・設備だけでなく、生産技術、製造、保全、安全管理などの部門を初期段階から参加させます。ゼネコンや装置メーカーなどの外部パートナーにも、目的や進め方を早めに共有することが重要です。

7.3. データの範囲と精度の定義

すべてを詳細にモデル化すると、初期段階の負担が大きくなります。 配管の径や曲げ半径まで表現するのか、主要なルートのみとするのかなど、詳細化する範囲を事前に決めておきます。

7.4. 意思決定のルール確立

承認者、変更基準、レビューの時期をあらかじめ明確にします。一定の合意が得られた段階で次の工程へ進むルールを設けることで、検討の長期化を防ぎやすくなります。

8. まとめ

工場建設を成功させるには、建物と生産設備を別々に考えるのではなく、一体的に計画することが重要です。フロントローディングは、重要な検討や意思決定を初期段階へ前倒しすることで、設計変更や施工手戻りのリスクを抑え、生産開始後のトラブルを減らしやすくする考え方です。

BIMモデルを用いた空間や干渉の確認、デジタルツインを活用した生産プロセスやマテリアルフローのシミュレーションを組み合わせることで、工場レイアウトや設備更新を見据えた検討を進めやすくなります（参照*2、参照*3、参照*5、参照*6）。ただし、ツールやシステムを導入するだけではなく、関係部門が早い段階から連携し、目的やデータの精度、意思決定のルールを明確にすることが重要です。

このように、検討を前倒しで進めるフロントローディングは、プロジェクトのスケジュール管理やコスト管理、生産性向上につながる可能性があります。工場建設の初期段階から取り入れることで、将来を見据えた計画を進めやすくなるでしょう。

＜参考文献＞
（*1）フロントローディング | BIM Design 建築向け | Autodesk
https://bim-design.com/bim-dx/bim/03-front-loading

（*2）Integrated factory modeling | Autodesk
https://www.autodesk.com/jp/industry/manufacturing/integrated-factory-modeling

（*3）Autodesk Factory Design Utilities 2026 | 価格と購入
https://www.autodesk.com/jp/products/factory-design-utilities/overview

（*4）デジタル ファクトリー | オートデスク
https://www.autodesk.com/jp/solutions/digital-factory

（*5）Digital Factory Planning | Siemens
https://www.siemens.com/ja-jp/products/siemens-advanta-digital-factory-planning

（*6）NX CADによる工場およびアセンブリ・ラインの設計 | Siemens
https://www.siemens.com/ja-jp/products/designcenter/cad-software/machine-engineering/factory-design
