建築BIMで設備との干渉回避を実現するには？設備連携の仕組み・ワークフロー・活用ポイントを解説

1. はじめに

建築プロジェクトでは、建築設計・構造設計・設備設計が並行して進むため、各部門が情報を適切に共有しながら進めることが重要です。連携が不十分な場合、施工段階になってからダクトや配管、構造部材などの物理的な干渉が判明し、手戻りや工程変更によってコストやスケジュールに大きな影響を及ぼす可能性があります。

こうした課題への対応策として、多くの企業で建築BIM（Building Information Modeling）が活用されています。建築モデルと設備モデルを統合することで、設計段階で干渉を発見・調整しやすくなり、施工前の品質向上につながります。一方で、BIMを導入するだけですべての課題が解決するわけではなく、関係者が適切に情報を共有し、多部門協調設計を進めるためのワークフローを整備することが重要です。

本記事では、「建築BIMで設備連携を行い、干渉回避を実現するにはどうすればよいか」をテーマに、具体的な方法や手順を解説します。ワークフローの考え方や、建築BIMソフトウェアであるRevitと、モデルの統合・干渉確認に用いられるNavisworksの活用方法、さらに共通データ環境（CDE）や国際標準であるIFC（Industry Foundation Classes）との関係についても触れながら、実務に役立つポイントを紹介します。

設計段階から干渉回避に取り組み、施工品質を高めるための考え方を理解する一助となれば幸いです。建築プロジェクトマネージャーをはじめ、品質向上やコスト削減を目指す方にとって、本記事が設備連携を進める際の参考になれば幸いです。

2. 建築BIMと設備BIMの連携の基本

2.1. 建築BIMと設備BIMを連携する目的

建築BIMとは、建物の形状や寸法に加え、さまざまな属性を含む設計情報を3次元モデル上で一元管理し、関係者がそのデータを設計から施工、保守管理まで活用するための仕組みです。一方、設備BIMは、空調・衛生・電気などの設備要素を詳細に3Dモデル化し、設計・施工段階での検証や調整を円滑に進める役割を担います。

建築BIMと設備BIMを連携する大きな目的は、干渉回避をはじめとする多部門協調設計を実現することです。複数の専門チームが連携してプロジェクトを進める際、従来の2次元図面では見落としやすかった問題を3D上で可視化し、早期に発見しやすくなります。また、モデルを基に情報をやり取りすれば、オフィスや作業現場が離れていても共通の情報を確認しやすくなり、設計調整の質やスピードの向上につながります。

さらに、建築BIMと設備BIMを連携すると、干渉チェックも行いやすくなります。Autodesk Revitには、モデル内の要素同士の不正な干渉を検出する干渉チェック機能があります（参照*1）。また、Autodesk Navisworks Manageには、複数分野のモデルを統合し、干渉箇所を識別・確認・報告できるClash Detective機能が搭載されています（参照*2）。こうした仕組みにより、建築家・構造エンジニア・設備エンジニアの情報共有や合意形成を、より確実かつ効率的に進められます。

その結果、BIM連携を適切に進めることで、設計段階での手戻りや施工時のトラブルを抑え、品質向上や納期短縮、プロジェクト全体のコスト削減が期待できます。

2.2. 設備連携が必要とされる背景

近年、建物の大型化・複雑化に伴い、空調設計・電気設計・衛生設計などの設備分野も高度化しており、建築計画との連携が一層重要になっています。屋内の配管やダクトのルートが複雑になるだけでなく、センサーや自動制御などの高度な設備が増えたことで、正確な情報共有が欠かせません。

また、建物利用者の快適性や安全性を高めるためにも、多部門協調設計が必要です。利用者の利便性を考慮して各設備を配置するには、構造上の強度や空調効率、電気容量などを多面的に検討しながらモデルを作成する必要があります。建築BIMと設備BIMを一体的に管理すれば、互いの設計意図を確認しながら、より正確にモデルを統合できます。

さらに、近年の建築業界では、国際規格に準拠したデータ交換の重要性も高まっています。buildingSMART Internationalによると、IFCは建設資産に関する情報を標準化して記述するための、ベンダー中立なオープン標準です。ISO 16739として国際標準化されており、異なるBIMソフトウェア間で建設情報を受け渡す際に利用されます（参照*3）。たとえば、Revitで作成したモデルをIFC形式で出力すれば、Navisworksやその他のBIMソフトウェアで参照できます。このように、設備連携を円滑に進める基盤としてIFCを活用することで、プロジェクト参加者同士が設計情報をやり取りしやすい環境を整えられます。

こうした背景から、設備連携は特別な取り組みではなく、建築BIMを活用するうえで重要なプロセスの一つと考えられています。

3. 干渉回避の重要性とその影響

3.1. 干渉とは何か？具体的な例

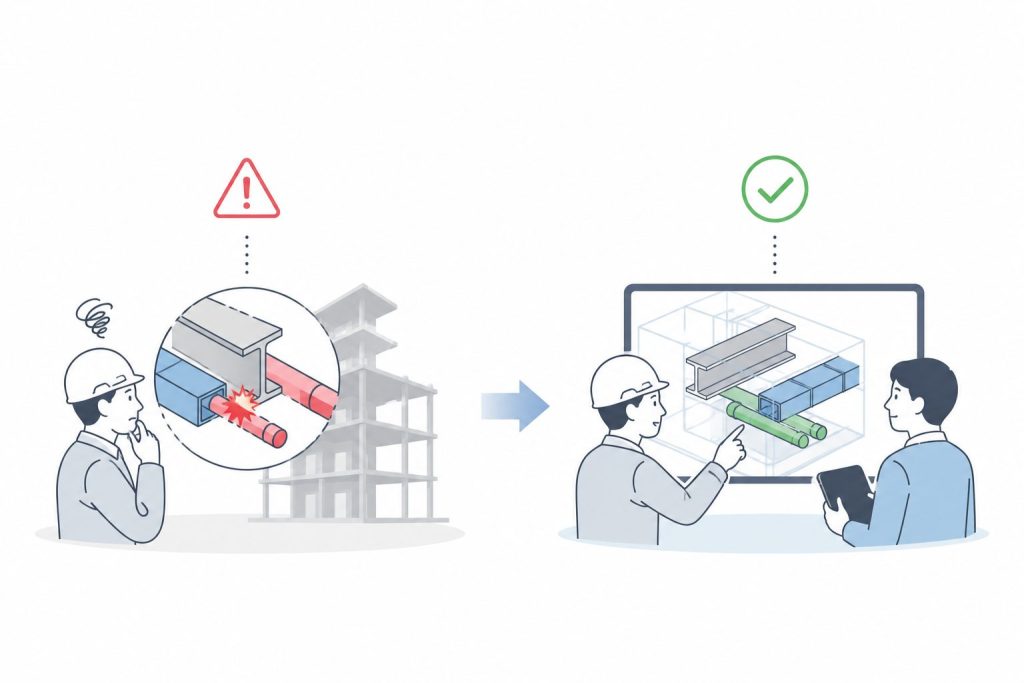

干渉とは、鉛直・水平方向などの空間上で、ダクトや配管、構造部材などが物理的に重なり、設置できない状態になることを指します。たとえば、梁の下を通す予定だったダクトが想定より大きく、梁にぶつかってしまうケースや、鉄骨フレームと排水配管の経路が重なっているケースなどが代表的です。

また、見落とされやすい干渉として、点検スペースや保守スペースを十分に確保できない場合もあります。設計図上では問題なく収まっているように見えても、実際のメンテナンス時に人が通れなかったり、工具を使うための余裕がなかったりすることがあります。こうした干渉は建物の完成後に気づきにくく、長期的な維持管理コストや利用者の利便性にも悪影響を及ぼします。

干渉をゼロにすることが理想ですが、実際には複雑な設計要素が関係するため、完全になくすことは難しい場合もあります。しかし、BIMを活用して干渉チェックを繰り返せば、問題を早期に洗い出し、速やかに解決策を検討できます。これは、建築BIMと設備BIMを連携する大きなメリットの一つです。

どのようなプロジェクトでも、干渉を放置すれば施工段階でリスクにつながります。次項では、施工段階で干渉が発見された場合に、どのような影響が生じるのかを解説します。

3.2. 施工段階での干渉発見のリスク

干渉を施工段階まで見過ごすと、建築プロジェクト全体にさまざまなリスクが生じます。

影響する項目	主なリスク
コスト	資材の再調達ややり直し工事が発生する
工期	工程変更により全体のスケジュールが遅れる
品質	施工手順の変更により管理が複雑になる
安全性	作業ミスや事故のリスクが高まる

まず、すでに資材を調達している場合、配管やダクトを再調達する必要が生じ、追加コストが発生します。また、やり直し工事の日程を確保することで全体の工期が遅れ、工事関係者の負担も増大します。

さらに、工程全体が圧迫されると、品質にも影響が及ぶ可能性があります。当初予定していた施工手順を大きく変更せざるを得なくなり、作業管理が複雑になることで、ミスや事故のリスクが高まる恐れがあります。特に、空調設備や電気設備、衛生設備など、建物の快適性や安全性に直結する部分に問題が生じると、施主だけでなく、実際に利用する人の満足度を損なう可能性があります。

建築プロジェクトマネージャーの視点でも、施工中の干渉発覚は、プロジェクト全体の費用対効果を悪化させる大きな要因です。限られた予算の中で予期しないやり直しが続けば、並行して進めているほかの作業にも影響を及ぼします。干渉を100％回避することは難しくても、早期に発見し、迅速に調整することで影響を抑えられれば、コスト管理や納期管理に大きく貢献できます。

このように、施工段階で干渉が見つかると、さまざまなリスクが生じます。だからこそ、BIMソフトウェアや共通データ環境を活用し、早い段階から干渉回避に取り組むことが重要です。

4. 効果的なワークフローと技術の活用

4.1. 一般的な干渉回避のワークフロー

干渉回避を効果的に進めるには、ワークフローを明確にし、各ステップでの役割を整理しておく必要があります。まず、建築や設備（空調・電気・衛生など）のモデルをそれぞれ作成し、モデルを統合して全体像を把握します。このとき重要なのが、座標やモデリングルール、命名規則などをあらかじめ統一しておくことです。

モデルを統合した後は、BIMソフトウェアの機能を使って干渉チェックを行います。干渉が見つかった場合は、関係する設計者やマネージャーが協議し、どのように調整するかを検討します。その際は、設計変更に伴うコストや工期への影響も考慮しながら、適切な解決策を探ります。

調整内容が決まったら、モデルを更新して再確認し、干渉が解消されているかを確かめます。全体のモデルが安定した段階で施工フェーズに移るのが理想ですが、施工中に新たな干渉が見つかることもあるため、継続的な確認が重要です。特に大規模なプロジェクトでは設計変更が発生しやすいため、関係者が常に最新のモデル情報を参照できる仕組みを整えておく必要があります。

この一連の流れを確立することで、干渉による手戻りを大幅に抑え、施工品質やプロジェクト全体の生産性を高めることができます。

4.2. RevitとNavisworksの役割と活用方法

BIMソフトウェアとして広く利用されているAutodesk Revitは、建築・構造・設備などのモデルを統合的に扱う機能を備えています。Revit上で各分野の要素を連携しながら作成でき、干渉が疑われる箇所については、モデル同士を重ねて目視で確認することも可能です。また、Autodeskの公式ヘルプによると、Revitにはモデル内の要素間にある不正な干渉を検出する機能が搭載されています（参照*1）。

さらに、Navisworksを併用すると、より大規模で複合的な干渉検出を行えます。Navisworks Manageに搭載されているClash Detectiveは、プロジェクトモデル内の干渉を識別・検査・報告するための機能です（参照*2）。干渉結果の表示や並べ替え、レポート生成にも対応しているため、担当者間で情報を共有しやすくなります。

項目	Autodesk Revit	Autodesk Navisworks Manage
主な役割	建築・構造・設備モデルの作成・編集	複数モデルの統合・確認
干渉確認	モデル内やリンクしたRevitモデルとの間の要素を確認	複数分野の統合モデル間を確認
主な機能	干渉チェック	Clash Detective
活用場面	設計・モデル修正	干渉確認・レポート作成

これらのBIMソフトウェアを活用する際は、Revitで詳細なモデルを作成し、Navisworksで統合チェックを行う流れを定着させることがポイントです。RevitはIFC形式の読み込みと書き出しに対応しており、NavisworksはIFCファイルを読み込んで統合モデルの確認に利用できます。また、RevitとNavisworksは、RevitモデルやNWC形式などを使って連携することも可能です。プロジェクトで使用するソフトウェアや受け渡す情報に応じて、適切なファイル形式を選ぶことが重要です。さらに、プロジェクトの規模や関係者の数に合わせて、どのソフトウェアの機能を中心に利用するかを検討することが、効率的な干渉回避につながります。

このように、RevitとNavisworksを併用することで、ワークフローを効率化し、干渉回避の精度を高めることが期待できます。

5. 成功への鍵：設備連携の具体的なポイント

5.1. 共通ルールの設定とモデル作成の基準

建築BIMと設備BIMを連携するうえで、まず取り組むべきなのが共通のモデル作成ルールの設定です。たとえば、座標の基準点や階高の定義、要素の命名規則などが統一されていないと、モデルを統合した際に位置ずれや名称の混同が発生し、干渉チェック以前の段階で混乱を招く可能性があります。

また、モデルの細かさ（LOD：Level of Development）についても、あらかじめ関係者で合意しておくことが重要です。必要以上に詳細なモデルではファイル容量が大きくなり、チェックに時間がかかります。一方で、簡略化しすぎると干渉箇所を検出しにくくなります。適切なバランスを保つためには、建築・構造・設備の各担当者が必要な情報量を共有し、プロジェクトの規模に応じたモデル精度を設定する必要があります。

こうしたルールを策定する際は、ISO 19650の考え方を参考にするとよいでしょう。JACICでは、ISO 19650を、BIMを利用する際に推奨される情報管理の考え方や方法を定めた国際標準と説明しています（参照*4）。共通ルールを明文化しておくことで、後々のトラブルを減らせます。特に大規模な建築プロジェクトでは、事前の取り決めが設備連携を円滑に進める重要なポイントとなります。

その結果、共通ルールの整備とモデル基準の統一により、多部門協調設計を円滑に進め、干渉回避の効果を高めることが期待できます。

5.2. CDEの利用と情報共有の最適化

CDE（共通データ環境）は、特定のプロジェクトや建設資産に関する情報を、情報管理プロセスを通じて集約・管理・共有するための環境です。CDEは、運用プロセスを定めるワークフローと、それを技術的に支えるソリューションの両面から構成されます（参照*5）。また、JACICによると、ISO 19650は、BIMを活用して建設資産のライフサイクルを通じた情報の管理・生産を進めるための考え方や原則を規定しています（参照*4）。 こうした考え方に沿ってCDEを運用すれば、例えば設計者がアップロードしたRevitモデルを設備担当者や構造担当者が確認し、最新データを基に調整を進められます。

CDEを活用するメリットは、モデルデータだけでなく、図面や仕様書、打ち合わせ記録なども一元的に管理できる点です。これにより、必要な情報を探しやすくなるほか、異なるバージョンのファイルを参照してしまうリスクも軽減できます。

また、干渉チェックの結果をCDE上で共有し、利用するシステムが課題管理やコメント機能に対応していれば、問題箇所ごとに担当者や対応状況を紐付けて管理できます。そのため、関係者間で確認や調整を進めやすくなります。担当部署が多い建築プロジェクトでは、CDEによる情報共有は業務効率の向上に役立ちます。

このように、CDEを導入・運用することで、建築BIMと設備BIMの連携を強化し、干渉回避をプロジェクト全体で円滑に進められるようになります。

5.3. 継続的な干渉チェックの重要性

設備連携を成功させるには、干渉チェックを一度実施して終わりにしないことが重要です。プロジェクトの進行に伴い、設計変更や仕様変更は少なからず発生します。初期段階で干渉を解消した箇所でも、新たな配管ルートや梁の補強などが追加されれば、新たな干渉が発生する可能性があります。

継続的に干渉チェックを行うには、定期的なミーティングやワークフローの中に確認作業を組み込むことが有効です。RevitやNavisworksの干渉検出機能を活用し、プロジェクトの各マイルストーンで確認を行う体制を整えましょう。検出結果を基に関係部署が速やかに対応できれば、手戻りを抑えられます。

また、AutodeskのBIM MEP HUBには、Revitを設備設計で活用する際に役立つコンテンツや、設備分野における国内外のBIM活用事例が掲載されています（参照*6）。 他社の取り組みを参考にしながら、自社のプロジェクトに適した設備BIMの運用方法を検討することも有効です。最終的には、自社のプロジェクト特性に合わせて運用方法を改善し続けることが望まれます。

このように、モデル統合と干渉回避は一度で完結するものではなく、継続的なプロセスとして取り組むことで、施工品質の向上につながります。

6. まとめ：建築BIMを用いた設備連携の効果的な実践

本記事では、建築BIMと設備BIMを連携する際に重要となる干渉回避の考え方や、基本的なワークフロー、実践時のポイントについて解説しました。建築・構造・設備の各モデルを統合して干渉チェックを行い、設計段階で問題を早期に把握することで、手戻りのリスクを抑え、施工品質の向上につなげることができます。

また、buildingSMART Internationalが開発・管理し、ISO 16739として国際標準化されているIFCを活用することで、異なるBIMソフトウェア間で情報を受け渡せます（参照*3）。ただし、受け渡せる情報やモデルの再現性は、各ソフトウェアの対応状況や書き出し・読み込み設定によって異なります。さらに、RevitやNavisworksなどのBIMソフトウェアを適切に活用することで、多部門協調設計を進めながら効率的に干渉チェックを行えます。

加えて、共通データ環境（CDE）の整備やISO 19650の考え方を取り入れることで、プロジェクト全体の情報管理や情報共有を効率化できます（参照*4）。継続的に干渉チェックを実施すれば、プロジェクト終盤で問題が発覚するリスクの軽減も期待できます。

建築BIMによる設備連携は、設計・施工の品質向上を支える重要な取り組みの一つです。本記事で紹介したポイントを参考に、プロジェクトに適したワークフローや情報共有の仕組みを整え、効果的な干渉回避につなげていきましょう。
