はじめてのAutoCAD Plant3D：図枠をレイアウトに作成するやさしい解説

2025.06.17

1. はじめに

AutoCADを使い始めたばかりの方の中には、「図枠ってどうやって作るの？」「レイアウトって何のためにあるの？」といった疑問を持つ方も多いのではないでしょうか。
特にAutoCAD Plant 3Dは、プラント設計に特化した高機能なCADソフトであるため、基本操作に慣れるまでに少し時間がかかるかもしれません。

しかし、図枠の作成やレイアウトの設定といった基本をしっかり理解すれば、図面の見た目が整い、チーム内での図面の統一感や業務の効率もぐっと向上します。
本記事では、AutoCAD Plant 3Dを初めて使う方でも迷わず進められるように、図枠の役割やレイアウトの基本から丁寧に解説していきます。

まずはシンプルな図枠を使って始めてみましょう。そして慣れてきたら、テンプレートの活用やカスタマイズ図枠の作成にも挑戦してみてください。

2. AutoCAD Plant 3Dの基本

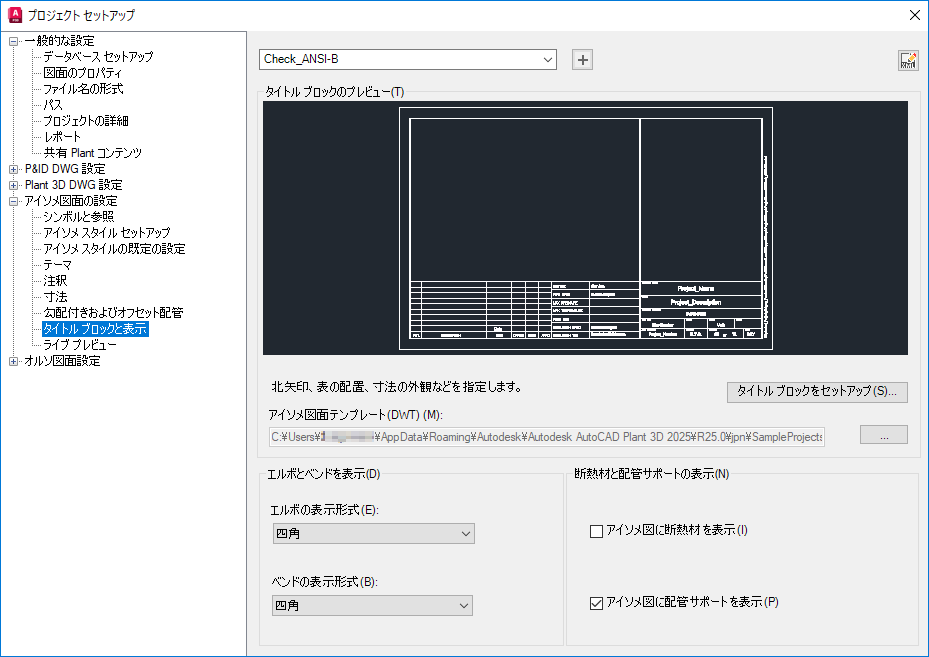

引用：https://help .autodesk.com/view/PLNT3D/2024/JPN/?guid=GUID-04019227-5319-4484-BD20-8614A778CAA8

AutoCAD Plant 3Dは、プラント設計に特化した専用機能を備えたCADソフトです。配管や機器の配置など、複雑な構造物の設計作業をスムーズに進めるために設計されており、AutoCADに慣れている方であれば直感的に操作できるのも特長の一つです。

このソフトを活用することで、設計情報の整理や図面管理が効率化され、図面全体の品質も向上します。そのため、AutoCADの初心者にとっても、学びやすく実務に直結しやすい環境が整っていると言えるでしょう。

基本的な図面作成の流れとしては、まずモデル空間で設計対象を実寸で描き、次にレイアウトタブ（ペーパー空間）に切り替えて図枠を配置し、ビューポートを通してモデル空間の図を紙面上に表示するという手順になります。AutoCAD Plant 3Dでは、こうしたレイアウトや印刷設定も分かりやすく整理されており、はじめての方でも比較的簡単に扱うことができます。

図枠作成は、単に枠線を配置するだけでなく「タイトルブロックを設置し、図面の印刷範囲や付随情報を明確にする」という作業と深く関わっています。これがうまくできるようになると、図面の統一感が出て、プロジェクト全体での整合性が保ちやすくなります。

この章では、モデル空間とレイアウト空間の違い、図面作成の基本的な流れ、そしてAutoCAD Plant 3Dならではの便利なポイントについて整理します。

2.1. モデル空間とレイアウト空間の違い

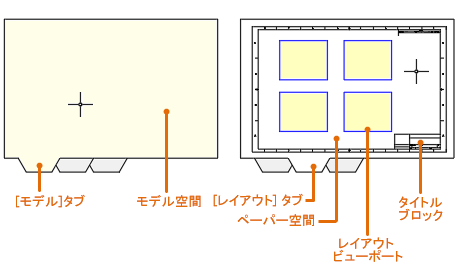

AutoCADには大きく分けて「モデル空間」と「レイアウト空間（ペーパー空間）」という2つの作業領域があります。モデル空間とは、設計対象を実寸スケールで描く場所であり、プラント設備の配管や機器を正確な寸法で設計する際に使われます。

一方のレイアウト空間は、図面を印刷する際に紙面として仕上げるエリアです。ここでは用紙サイズに応じた配置や尺度の調整が行え、図枠やタイトルブロックの配置にも使われます。レイアウト空間を使うことで、モデル空間の設計データを複数のスケールや角度で効率よく表現できます。

引用：https://help.autodesk.com/view/ACD/2025/JPN/?guid=GUID-93E88E2A-3BA8-40C1-8BF5-9A50B716EB34

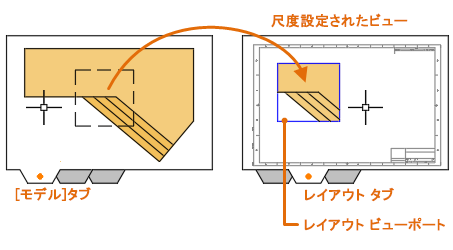

特に重要なのは「ビューポート」という機能で、これはモデル空間の一部を切り取ってレイアウトに表示する枠のようなものです。ビューポートを使えば、印刷用の紙面上に、任意のスケールで設計図を表示することができ、図面全体のバランスを保ちながら情報を的確に伝えることができます。

初心者がよくやってしまうミスに「モデル空間で印刷の準備を進めてしまう」ことがありますが、実際にはレイアウト空間こそが図面の仕上げに適した場所です。この2つの空間の違いを正しく理解することで、図面作成が格段にスムーズになります。

引用：https://help.autodesk.com/view/ACD/2025/JPN/?guid=GUID-2B5D404A-DCAB-4AF6-A5C1-51593B38F519

2.2. 図面作成の流れ

図面を作成する際の基本的なステップは、大きく分けて「設計→レイアウト→印刷設定」の3段階です。まず、モデル空間で詳細な設計を行い、配管や設備の配置、寸法の入力などを実寸で正確に描いていきます。この時点での設計が、図面全体の精度を左右するため非常に重要です。

次に、作業エリアをレイアウトタブに切り替え、紙面としての図面を整える作業に移ります。ここでは、あらかじめ用意しておいた図枠テンプレートを挿入し、用紙サイズや尺度に合わせた調整を行います。また、図枠内に記載する図面番号や作成者情報などを見直し、表示に乱れが出ないように文字スタイルや画層設定も確認しておきましょう。

その後、ビューポートを作成してモデル空間の図を表示させます。このとき、ビューポートはコピーではなく、あくまでモデル空間の一部を切り取って表示しているだけである点を理解しておくと便利です。ビューポートのスケールや配置を整えたら、印刷プレビューを確認し、仕上がりに問題がないかチェックしておくことが大切です。

こうした一連の流れを身につけることで、図面の構造が明確になり、作業効率も大きく向上します。初心者のうちは一つひとつの手順を丁寧にこなして、確実に理解を深めていきましょう。

2.3. Plant 3Dの特長と利点

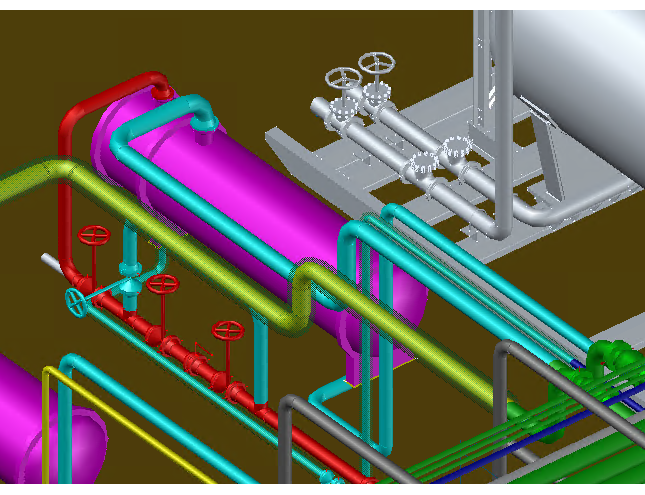

AutoCAD Plant 3Dには、配管設計や機器配置に特化した多くの便利な機能が搭載されています。たとえば、バルブやタンクといった設備部品のライブラリが豊富に用意されており、これらをドラッグ＆ドロップで素早く図面上に配置することができます。

また、属性定義機能を使えば、部品情報や設計データを図面に自動的に反映できるため、複数の図面を一貫性のある形で管理することが可能です。タイトルブロックにもこの情報を連動させれば、図面番号や作成日などが自動で反映され、記載ミスを減らすことができます。

さらに、図枠をカスタマイズすることで、企業独自のフォーマットやクライアントの要望に対応した図面作成が容易になります。例えば、社内規格に沿った表示項目の追加や、図面情報の自動更新機能などを活用すれば、業務全体の効率化に大きく貢献できます。

こうした機能を活かせば、図面の品質向上だけでなく、プロジェクト全体の設計情報の統一やチーム内での作業のばらつき防止にも繋がります。Plant 3Dは、単なる作図ツールではなく、設計の精度とスピードを同時に高めてくれる強力な設計支援ソフトウェアなのです。

3. 図枠の準備

引用：https://help.autodesk.com/view/PLNT3D/2025/JPN/?guid=GUID-4856C0C3-01FD-4062-B21F-6A0F731088D5

ここからは、図枠の作成に向けた具体的な準備作業について紹介していきます。図枠とは、図面の外枠とタイトルブロックなどで構成されるもので、図面を受け取った人が「これは何の図面か」「誰がいつ作成したのか」などを一目で確認できるようにする大切な役割を持っています。

もし、すでに職場やプロジェクト内で共通の図枠テンプレートやタイトルブロックが用意されている場合は、それを活用するのが最も効率的です。共通フォーマットを使えば、図面の見た目を統一しやすくなるだけでなく、チーム全体での作業効率も大きく向上します。

一方で、まだ社内に標準テンプレートがない場合や、自分で図枠を一から作成する必要がある場合は、まずはシンプルな枠線から始めましょう。図面の名前や作成者、日付など、必要最低限の情報が記載できるだけでも十分に実用的です。

また、図枠を作成する際には、事前に画層の設定、文字スタイルの選定、寸法スタイルの調整などを済ませておくと、後の作業がスムーズになります。これらの設定が統一されていないと、印刷時に文字の大きさがバラバラになったり、線の太さが不自然になったりするなど、図面の品質に影響が出てしまいます。

このセクションでは、図枠の種類と用途に応じた選び方、そして図枠を機能的に使うために必要な設定項目について詳しく見ていきます。自分が担当する図面やプロジェクトの目的に合わせて、最適な図枠づくりに取り組んでいきましょう。

3.1. 図枠の種類と選び方

図枠には大きく分けて、あらかじめ用意されたテンプレートを使う方法と、自分で一から作成する方法の2つがあります。特に大規模なプラント設計や多くの図面を扱うプロジェクトでは、共通の図枠を活用することで作業の手間を省き、図面の統一感を保つことができます。

たとえば、A1やA3などの用紙サイズごとにテンプレートを用意しておけば、図面の内容に応じて柔軟に使い分けることが可能です。また、図面番号や作成日、担当者名などを記入するための項目があらかじめレイアウトされたタイトルブロックを組み込んでおくと、情報が整理され、図面の読みやすさが向上します。

自作のカスタマイズ図枠を作る場合は、基本情報として図面タイトル、作成者、日付などの項目を含めるのはもちろん、プラント設計に特有の情報（配管番号、装置番号など）を記載できるスペースも用意しておくと実用性が高まります。こうした情報が印刷時にきちんと収まるように、配置のバランスや文字サイズにも配慮することが大切です。

また、頻繁に使う図枠はブロック化しておくことで、レイアウトごとに簡単に再利用できるようになります。チーム内で同じテンプレートを共有しておけば、図面作成時のルールが明確になり、誰が作っても同じ品質の図面を出力できるようになります。

3.2. 必要な設定項目（画層、文字スタイル、寸法スタイルなど）

図枠を作成する際に忘れてはならないのが、各種の基本設定です。とくに画層（レイヤー）、文字スタイル、寸法スタイルの3つは、図面全体の見た目と操作性に大きな影響を与えるため、事前にしっかりと準備しておくことが重要です。

まず、画層は、図枠やタイトルブロック専用のものを新たに用意しておくと便利です。色や線種、印刷の太さなどを個別に設定することで、ほかの設計要素と区別しやすくなり、修正作業や確認作業も効率化されます。図枠専用の画層を設定しておくことで、印刷ミスや見落としを防ぐことにもつながります。

次に、文字スタイルは、図枠内の文字情報を読みやすく統一するために欠かせません。フォントの種類や文字の高さを事前に決めておけば、図面全体の見た目が整い、印刷後に文字が小さすぎたり大きすぎたりすることを防げます。テンプレートに統一スタイルを適用しておけば、他の図面でも同じフォーマットを再利用できるようになります。

さらに、寸法スタイルの設定も見逃せません。図面内に寸法を記載する際、文字の位置や矢印の形状、補助線の表示ルールなどをあらかじめ統一しておくことで、視認性と整合性が保たれます。寸法スタイルが図枠と一体化して見やすくなるよう、全体のデザインに一貫性を持たせるとよいでしょう。

このように、図枠そのものだけでなく、それを取り巻く基本設定までを事前に整えておくことで、完成度の高い図面を効率よく作成することが可能になります。図枠づくりは、単なる見た目の整備ではなく、設計品質の向上にも直結する大切な作業なのです。

4. レイアウトの作成手順

モデル空間で作成したプラント設備の設計図を、最終的に印刷用の図面として仕上げるためには、レイアウト空間（ペーパー空間）での作業が欠かせません。レイアウトタブを正しく使いこなせるようになると、印刷トラブルが大幅に減り、図枠を活かした分かりやすい図面が簡単に作成できるようになります。

レイアウトタブを使う最大のメリットは、紙面上でモデル空間の図を任意の尺度で表示できることです。AutoCAD Plant 3Dでは、この機能を利用することで、複数の図面や図枠を一括管理でき、スムーズな図面作成が可能になります。レイアウトタブの操作に慣れれば、図面全体の見た目を整理することはもちろん、チームで図面の統一性を保つことにも役立ちます。

ここでは、レイアウトタブの基本的な使い方を確認しながら、新しいレイアウトを設定する方法や、ビューポートを活用してモデル空間の図形を印刷可能な状態にする手順を詳しく解説していきます。具体的には、どの設定をどこで変更すれば希望の用紙サイズや印刷範囲が整うのか、また、尺度調整の際にどんな操作を行えば思い通りの表示が得られるのかを丁寧に確認していきましょう。

あらかじめ仕上げたい印刷イメージを明確にしておくことで、レイアウト設定が格段に楽になります。これから紹介する操作方法を実際に一つずつ試してみることで、レイアウトタブの基本が身につき、印刷トラブルや表示の乱れを防ぐことができるようになるでしょう。

4.1. 新規レイアウトの作成方法

AutoCAD Plant 3Dでレイアウトを作成するには、画面下部にあるタブから操作を開始します。まずはレイアウトタブ上で右クリックし、“新規レイアウト作成”を選択します。新しく追加されたレイアウトには「Layout1」「Layout2」といった初期名が付けられますが、プロジェクト名や図面の内容がすぐに分かるように名前を変更しておくと、後の作業で管理しやすくなります。

続いて行うべきなのがページ設定の調整です。レイアウトタブを右クリックして「ページ設定管理」を開き、用紙サイズや印刷方向（縦・横）、プリンタやPDF出力先などを設定します。図面の仕上がりに影響する部分ですので、用紙サイズはA1やA3などの設計基準に合ったものを選びましょう。

ページ設定では、印刷スタイル（カラー／モノクロ）や尺度、印刷の中心位置（オフセット）なども指定できます。初めて設定する場合はやや戸惑うかもしれませんが、一つひとつ確認しながら設定していけば問題ありません。特に印刷範囲を「図面全体」とするか、「窓」で指定するかによって印刷結果が変わるため、用途に応じて適切に選択しましょう。

設定が終わったら、必ず印刷プレビューで仕上がりを確認します。図枠の位置やビューポートの表示範囲がきちんと収まっているか、タイトルブロックがずれていないかなどをこの時点でチェックすることで、印刷時のトラブルを未然に防ぐことができます。もし表示が意図と異なる場合は、ページ設定に戻って修正するのが基本的な流れです。

このように、レイアウトの作成とページ設定は、図面の最終的な見た目を決定づける非常に重要なステップです。慣れないうちは何度か設定を見直しながら調整することになりますが、それによってレイアウトの基礎力が確実に身についていきます。

4.2. ビューポートの設定

レイアウト空間に切り替えた後は、モデル空間の図を紙面に表示させるために「ビューポート」を設定する必要があります。ビューポートとは、モデル空間を切り取って表示するための枠のようなもので、レイアウトタブ上で印刷対象となる範囲を明確に定義するために使います。

ビューポートを作成するには、レイアウトタブ上部の「ビューポート作成」コマンドを選択し、マウス操作で用紙上に枠を描きます。サイズや位置はドラッグ操作で自由に調整できますので、あらかじめ配置した図枠と重ならないように注意しながら設置しましょう。

ビューポート内をダブルクリックすると、モデル空間がアクティブになり、図形の移動や尺度変更が可能になります。このとき、右下の尺度リストから希望するスケール（1:100や1:50など）を選択することで、図面の表示倍率を調整できます。正しいスケールで表示されているかどうかを印刷プレビューでこまめに確認しながら作業を進めると安心です。

また、スケールを設定したあとは「ビューポートをロック」するのがおすすめです。ビューポートをロックしておけば、操作中に誤ってスクロールしたりズームしたりして、スケールや表示位置がずれてしまうのを防げます。特性パレットから簡単にロック設定できるので、作業の仕上げとして忘れずに行いましょう。

さらに、必要に応じて複数のビューポートを作成し、同じ図面内に詳細図や断面図をレイアウトすることも可能です。最初は1つのビューポートで全体を表示するシンプルな構成から始め、慣れてきたら複雑な構成にも挑戦してみると良いでしょう。ビューポートの使い方をマスターすれば、図面の表現力が格段に広がり、プロフェッショナルな仕上がりが実現できます。

5. 図枠の配置

レイアウト空間の設定が整ったら、次はいよいよ図枠の配置作業に進みます。図枠は図面の見た目や印象を大きく左右する要素であり、整った図枠はプロフェッショナルな図面を印象付けるために欠かせません。図枠を正しく配置することで、印刷時にも余白や情報のバランスが整い、見やすく分かりやすい図面を作成できます。

図枠を配置する際は、あらかじめ作成しておいたテンプレートやブロックを使うと便利です。テンプレート化された図枠を挿入すれば、配置の手間を省きつつ、同じプロジェクト内で図面の統一感を保つことができます。特に複数人で作業するチームでは、共通のテンプレートを共有フォルダに保存して使うことで、図面の品質や管理のしやすさが飛躍的に向上します。

また、カスタマイズ図枠を活用することで、配管番号や装置名などの設計情報をあらかじめ図枠内に含めておくことが可能です。AutoCAD Plant 3Dでは、属性定義を用いることでこうした情報を図枠に自動的に反映させる機能もあるため、作業の効率化にもつながります。

この章では、図枠の配置手順や印刷との整合性をとるためのポイントを紹介します。用紙サイズや表示範囲に合わせた図枠の調整方法を身につけることで、設計者としてのスキルもさらに向上するはずです。

引用：https://help.autodesk.com/view/PLNT3D/2026/JPN/?guid=GUID-701418C2-126D-4CE7-A39C-40B8BD9FF5A2

5.1. 図枠の配置手順

図枠の配置は、通常「挿入」コマンドを使って行います。事前にブロック化しておいた図枠データを選択し、レイアウトタブ上に配置する流れです。ブロックとして登録されている図枠は、ワンクリックでレイアウトに配置できるため、繰り返し使用する場面でも作業時間を大幅に短縮できます。

配置の際は、挿入ポイントを用紙の左下や右下などの基準位置に揃えておくと、図面の中心がずれにくくなります。微妙なズレがある場合は、正確な座標を指定したり、「移動」「回転」コマンドで位置を微調整したりして調整します。ただし、何度も位置を変更すると誤差が生じやすいため、最初に適切な挿入位置を決めておくことが重要です。

また、図枠をレイアウト空間に挿入する際には、ビューポートと干渉しないように配置することも大切です。ビューポートの枠と図枠が重なると、図面が見づらくなったり、印刷時に情報が欠けたりすることがあります。そのため、あらかじめ図枠のサイズや配置を確認し、ビューポートとの間に適度な余白を設けるようにしましょう。

図枠を一度配置したら、次回以降の図面作成でも同じ図枠を使いまわせるように、テンプレートとして保存しておくことをおすすめします。テンプレートを使えば、新しい図面を作成するたびに図枠を挿入する手間が省け、作業の効率化にもつながります。

5.2. 用紙サイズの設定

図枠をレイアウト空間に配置する際には、用紙サイズとの整合性を確認することが非常に重要です。ページ設定でA1やA3などの用紙サイズを設定していても、実際の印刷プレビューで図枠の位置やスケールが微妙にズレていることがあります。特に、異なるサイズの図枠を使用する場合や、図面を縮小・拡大して印刷する際には注意が必要です。

このようなズレを防ぐためには、レイアウトタブから「ページ設定管理」に戻って、用紙サイズや印刷スタイルが想定通りに設定されているかを再確認しましょう。用紙の中心に図枠が配置されているかどうか、図面の外側が用紙の端に干渉していないかなど、プレビューで丁寧にチェックすることが重要です。

また、オフセット設定によって図枠の位置が用紙の中心からずれてしまう場合もあります。この場合は、オフセットの数値を微調整して、タイトルブロックや図枠全体が正確な位置に収まるように調整してください。印刷時の見た目を整えるためには、こうした細かな調整が不可欠です。

図枠テンプレートは、用紙サイズに合わせたものを複数種類用意しておくと非常に便利です。A1・A3・A4といった異なるサイズごとのテンプレートを事前に作成しておけば、用途に応じて使い分けができ、図面の整合性を保ちながら効率的に作業を進めることができます。

5.3. 印刷設定の確認

図枠の配置が完了したら、最終的な印刷設定を見直しておくことが必要です。印刷時の設定が適切でないと、せっかく整えた図枠やタイトルブロックが正しく表示されなかったり、線の太さや文字の大きさに違和感が出たりすることがあります。

まず確認したいのは「印刷スタイル」の選択です。通常は「モノクロ」や「カラー」などのスタイルを選びますが、社内規定や提出先の要件に応じて使い分けましょう。また、線の太さや印刷色の変化をスタイルで制御する場合は、「ctbファイル」などの印刷スタイルテーブルが正しく指定されているかも重要なポイントです。

次に「印刷範囲」の設定です。「図面全体」を印刷するか、「窓」を使って特定の範囲だけを印刷するかを選びます。特に窓を使う場合は、図枠全体が確実に印刷範囲に含まれているかをプレビューで確認してください。枠の一部が欠けていたり、文字が切れていたりすると、見栄えの悪い図面になってしまいます。

また、図面の完成後にPDF形式で納品するケースも多いため、「DWG to PDF.pc3」などの仮想PDFプリンタを使った出力設定も併せて確認しておきましょう。プレビューで最終的な図面の見た目が問題なければ、そのままPDFに変換して保存することで、提出先への共有もスムーズに行えます。

印刷の品質を安定させるためには、設定を固定したテンプレートや印刷スタイルをあらかじめ準備しておくと便利です。毎回同じ手順を繰り返す手間が省け、印刷トラブルも防止できるようになります。

6. トラブルシューティング

図枠作成やレイアウト設定の操作に慣れてきたとしても、実際の作業では思いがけない問題が発生することがあります。図面の見た目が意図と違っていたり、印刷結果がズレていたりすると、仕上がりに大きな影響が出てしまうため、初心者にとっても対処方法を事前に知っておくことが重要です。

たとえば、図枠が用紙の端に寄りすぎてしまい、印刷時に枠線やタイトルブロックが一部欠けてしまうといったケースがあります。また、ビューポートの位置がずれていたり、モデル空間の一部しか表示されていなかったりする場合も、図面としての完成度が損なわれてしまいます。さらに、印刷スタイルを誤って設定したことで、意図せずモノクロ出力になってしまうといったミスもよく見られます。

こうしたトラブルは、あらかじめ原因と対処法を把握しておくことで、落ち着いて修正できるようになります。この章では、特に初心者がつまずきやすい典型的な問題と、その対処方法について分かりやすく解説していきます。どんなトラブルが起きるのかを理解し、確実に解決できるスキルを身につけておけば、図面作成の信頼性も大きく高まるでしょう。

また、AutoCAD Plant 3D特有の設定ミスや、忘れがちなビューポートのロック操作など、操作ミスが原因となるケースにも触れます。これらの知識を知っておくだけでも、作業中のストレスが減り、図面作成の基本がよりスムーズに身につくはずです。

業務で頻繁に発生する問題は、自分なりにメモを残しておくことで、次回以降に素早く対応できるようになります。以下の小見出しで、代表的なトラブルとその解決法を具体的に紹介していきますので、困ったときのチェックリストとしても活用してください。

6.1. よくある問題とその解決策

まず最もよくある問題の一つが、「図枠が印刷範囲から外れてしまう」という現象です。これは、ページ設定で用紙サイズやオフセットが正しく設定されていなかったり、図枠の挿入位置が微妙にずれているときに起こりやすいトラブルです。この場合は、「ページ設定管理」に戻って用紙サイズを再確認し、印刷範囲を「窓」で正しく指定するのが有効です。必要に応じて、オフセットを調整して中心に揃えると印象も良くなります。

次に多いのが、「ビューポートの範囲が正しく表示されていない」というケースです。たとえば、表示したいモデル空間の一部がビューポートの外に出てしまっていたり、縮尺が合っておらず、内容が見切れてしまうといったことがあります。このような場合は、ビューポート自体を移動したり、サイズを変更したりして、必要な部分がしっかり表示されるように調整してください。

また、「文字の大きさが不自然」という問題もよく見られます。これは、ビューポートの尺度と文字スタイルの設定が合っていないことが原因となっていることが多く、文字が極端に小さくなったり、大きくなったりして読みづらくなってしまいます。対処法としては、尺度を適切に設定し直すと同時に、文字の高さも再確認して調整することが重要です。テスト印刷を活用し、実際の出力結果を見ながら微調整すると効果的です。

さらに、印刷設定で意図しないモノクロ出力になってしまうこともあります。これは、印刷スタイルテーブル（.ctbファイル）が適切に設定されていない場合や、レイアウトのプロットスタイルが「モノクロ」に指定されていた場合に起こる現象です。印刷前にはスタイル設定を見直し、必要に応じてカラー出力や特定の線種、太さが指定されているかをチェックするようにしましょう。

6.2. ビューポートのロック方法とその重要性

ビューポートの設定が完了したら、必ず行っておきたい操作が「ビューポートのロック」です。これを忘れてしまうと、作業中にうっかりマウスホイールでズームしてしまったり、意図せずスクロールして表示範囲がズレてしまうことがあります。こうしたミスは、図面の内容が変更されたことに気づかないまま印刷してしまう原因にもなり得ます。

ビューポートをロックする方法は非常に簡単で、ビューポートを選択した状態で、特性パレットの「表示をロック」オプションをオンにするだけです。設定後は、スケールや表示範囲が固定されるため、誤って操作してしまっても図面の内容が変わる心配がなくなります。特に、図面の見た目や情報の正確さが求められる提出物の場合には、ロックは欠かせない作業のひとつです。

また、複数の図面を扱う大規模なプロジェクトでは、ビューポートが統一されたスケールで管理されていることが非常に重要です。ロック機能を使えば、各図面で異なるスケールが使われるミスを防ぐことができ、プロジェクト全体の整合性も保たれます。

さらに、ビューポートをロックしておくことで、別のユーザーが図面を開いたときにも、意図しない変更が加わるのを防げるため、チーム作業においても大きな安心感があります。図面を正確に伝えるという意味でも、ビューポートのロックは習慣化しておくべき操作といえるでしょう。

日々の作業でミスを減らし、信頼性の高い図面を作成するためには、こうした小さな注意の積み重ねが非常に重要です。ロック操作を忘れず行うことで、図面の完成度が大きく向上し、作業の再現性も高くなります。

7. まとめ

本記事では、AutoCAD Plant 3Dを使って図枠をレイアウトに作成するための基本的な流れを、初心者の方にも分かりやすく丁寧に解説してきました。最初に、図面作成における図枠の役割やモデル空間とレイアウト空間の違いを理解し、図枠の準備とレイアウトの作成方法、さらにはビューポートの設定や印刷のポイントまで、一連の作業手順を順を追って紹介しました。

図枠の作成は、単に見た目を整えるためだけの作業ではありません。そこには図面の情報を的確に伝え、設計者としての意図を明確に伝達するという重要な役割があります。図枠を正しく配置し、レイアウト空間での表示や印刷設定をきちんと整えることで、完成度の高い図面を作成することができるようになります。また、トラブルが起きた際の対処方法や、ビューポートのロックといった細かなポイントを押さえておけば、作業の精度と信頼性は一層高まります。

AutoCAD Plant 3Dは、プラント設計に特化した多機能なソフトウェアでありながら、基本操作をしっかり押さえることで、誰でも着実にスキルを伸ばすことができます。今回ご紹介した内容を実際の業務や学習に取り入れていくことで、図面作成に対する理解が深まり、将来的には図枠のカスタマイズや自動化といった応用にも挑戦できるようになるでしょう。

図面は、設計者の考えを形にし、人に伝えるための大切な「言葉」です。だからこそ、図枠やレイアウトといった基本操作を大切にし、丁寧に仕上げていくことが、プロフェッショナルな設計者への第一歩となります。この記事がその一助となれば幸いです。これからも実践を重ねながら、ぜひ自分に合った設計スタイルを築いていってください。
