初心者向け：AutoCADでカラーPDFを出力する最短ルート

2025.06.30

1. はじめに：AutoCADでカラーPDFを出力する重要性

AutoCADで作成した図面をカラーのPDFで出力することは、情報を正確かつわかりやすく伝えるためにとても大切です。プレゼンテーションや打ち合わせでは、白黒の図面だけでは意図が伝わりづらい場面もありますが、色分けされた図面なら一目で内容を把握しやすくなります。また、AutoCAD初心者にとっても、カラーPDFの出力方法を覚えておくことは重要な基本操作のひとつです。正しく色が反映されたPDFを作れるようになれば、上司やクライアントからの信頼も得やすくなり、図面作成の効率や見た目のクオリティも格段にアップします。この記事では、「AutoCAD PDF出力」「カラーPDF設定」「DWG To PDF.pc3」「プロットスタイル設定」などのキーワードをもとに、難しく感じがちなカラー出力を初心者にもわかるよう、手順をやさしく解説していきます。専門用語はできるだけかみ砕いて説明し、中学生にも理解できる内容を目指します。まずは、カラーPDFの重要性をもう少し深く見ていきましょう。

2. カラーPDF出力の基本：なぜ色が重要なのか？

AutoCADでは、線や塗りつぶしの「色」が図面の意図や情報を伝えるうえでとても大切です。白黒図面では、線の太さや破線の種類などで違いを表しますが、色を使えばもっと直感的に複数の情報を整理できます。たとえば、電気の配線を赤、水道設備を青、といったように用途ごとに色分けしておけば、見る人が混乱せずに内容を理解できます。プレゼン資料などでも、必要な部分に色を使って強調すれば、説明の手間を減らして相手の理解をスムーズにできます。さらに、AutoCADの図面をPDFで共有すれば、相手がAutoCADを持っていなくても図面を確認できるというメリットがあります。カラーで出力することで、より正確な情報が伝わりやすくなり、認識違いを防ぐことにもつながります。このように、色の設定は図面の価値を大きく左右します。次の章からは、実際にカラーPDFを出力するための手順をステップごとに見ていきましょう。

3. Step1：印刷設定の開始方法

・プリンター印刷にカラー設定の変更が反映されない(AutoCAD)

https://www.autodesk.com/jp/support/technical/article/caas/sfdcarticles/sfdcarticles/kA93g000000XjTO.html

ここからは、実際にカラーPDFを出力するための具体的な操作手順に入っていきましょう。最初のステップは「印刷設定」画面を開くことです。この設定画面を呼び出す方法はいくつかあり、自分にとって使いやすいやり方を見つけておくと、毎回の作業がスムーズになります。

この「印刷設定」では、プリンタの選択、用紙サイズの指定、プロットスタイルの設定など、PDF出力に関わるすべての条件を調整できます。初めて見ると少し複雑に感じるかもしれませんが、操作に慣れてしまえば怖くありません。まずは、印刷設定を開く3つの方法を見ていきましょう。

3.1. リボンメニューからのアクセス

AutoCADの画面上部にある「リボンメニュー」は、タブで分類されたボタン群のことを指します。図面を開いた状態で、上部の「出力」タブをクリックすると、その中に「プロット」というアイコンが表示されます。この「プロット」ボタンをクリックすることで、印刷設定の画面が開きます。

リボンメニューは視覚的にわかりやすく、アイコンも大きいため、初心者にとってもっとも扱いやすい操作方法といえるでしょう。とくに最初のうちは、この方法で操作に慣れておくと安心です。

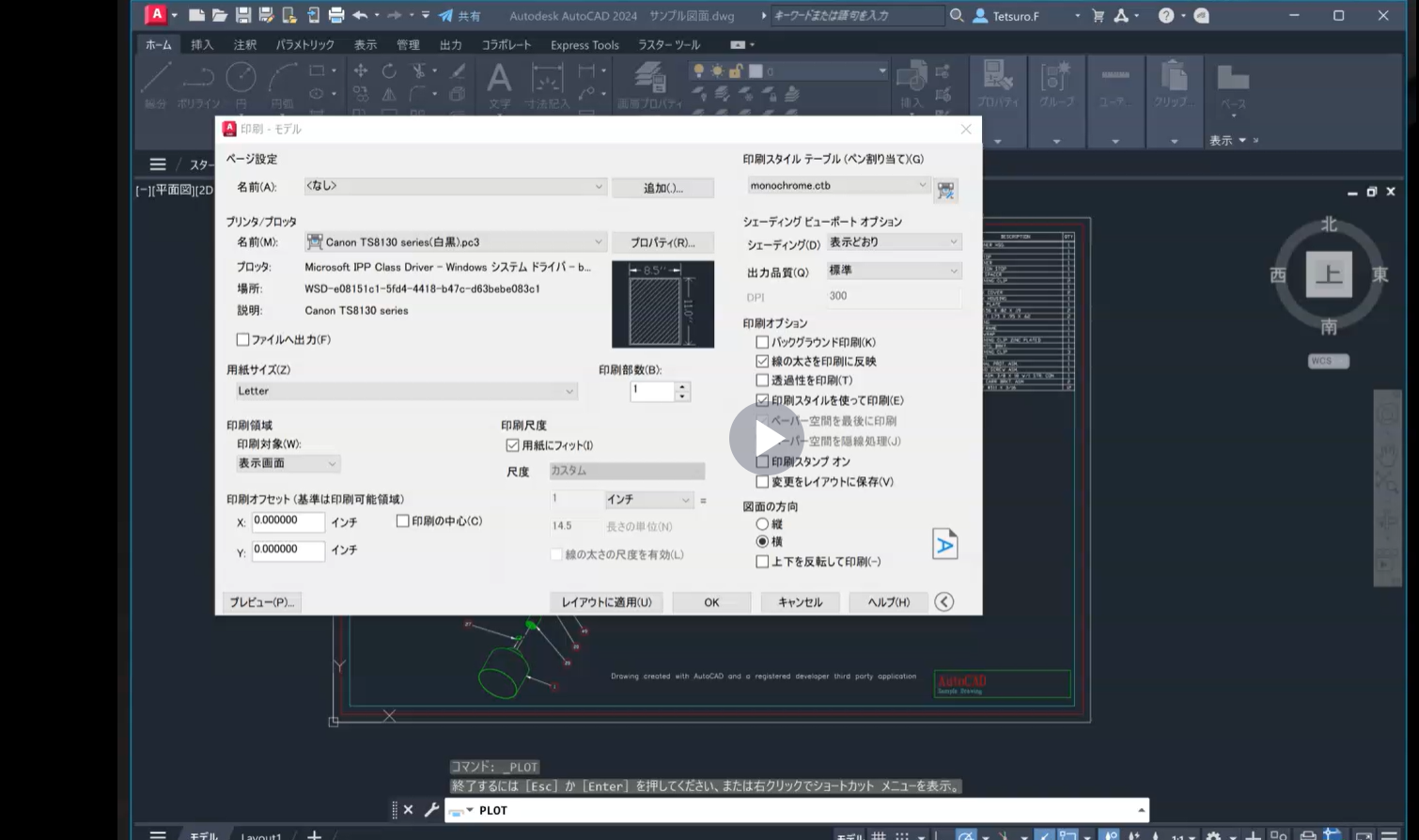

プロット画面が開くと、「プロット – モデル」または「プロット – レイアウト」と表示され、印刷に必要な各種設定が一覧で表示されます。ここから次のステップに進む準備が整います。

3.2. コマンドラインの利用

AutoCADの画面下部にある「コマンドライン」は、操作をテキスト入力で実行できる機能です。作業効率を高めたい方や、キーボード操作に慣れている方にはこの方法がおすすめです。

操作はとても簡単で、「PLOT」と入力してEnterキーを押すだけで、リボンから開いたときと同じ「プロット」ダイアログが表示されます。マウス操作が不要で、慣れてくると非常にスピーディーに作業できます。

AutoCADは日常的に印刷や図面出力を行うソフトウェアなので、こうしたコマンド操作に慣れておくと、どのような環境でも柔軟に対応できるようになります。

3.3. ショートカットキーの活用

AutoCADには多くのショートカットキーが用意されていますが、印刷設定を開くための基本ショートカットとして「Ctrl + P」があります。これはWindows全般で共通の「印刷コマンド」であり、AutoCADでも同様に印刷ダイアログを開くことができます。

この方法のメリットは、マウスを動かさずにキーボード操作だけで目的の画面を開けることです。特に、何度も印刷設定を開く場面では「Ctrl + P」を覚えておくと、大幅に作業効率が上がります。

最初はショートカット操作に戸惑うかもしれませんが、習慣化してしまえばとても便利な操作方法になります。AutoCAD初心者のうちから、少しずつショートカットの使用を意識していきましょう。

4.Step2 — プリンタ／プロッタの設定

印刷設定画面を開いたら、次に行うのは「プリンタ／プロッタ」の選択です。この設定は、PDF出力の結果に大きく影響します。ここで適切な項目を選ばないと、カラーが反映されなかったり、正しい用紙サイズで出力されなかったりする原因になります。

AutoCADでPDFを作成する際に最もおすすめなのは、「DWG To PDF.pc3」という仮想プリンタを使う方法です。これは、AutoCADに標準で備わっている仮想出力機能で、特別なソフトをインストールしなくても、図面をそのままPDF形式に変換できます。

4.1. 適切なプリンタ／プロッタの選択

印刷設定ダイアログの「プリンタ／プロッタ」欄で、「DWG To PDF.pc3」を選択しましょう。リストの中から探して選ぶだけでOKです。

もしこの仮想プリンタが表示されない場合は、AutoCADのインストール時に何らかの問題があった可能性があります。その場合は、「ページ設定管理」などを使って再設定するか、AutoCADを再インストールして仮想プリンタが有効になっているかを確認しましょう。

間違って他のプリンタ（物理プリンタなど）を選んでしまうと、カラーが反映されずに白黒で出力されたり、余白の設定がずれてしまったりすることがあります。初心者のうちはまず「DWG To PDF.pc3」を確実に選ぶようにしましょう。

4.2. 用紙サイズとプロット領域の指定

プリンタを選んだら、次は「用紙サイズ」を設定します。一般的なサイズとしてはA4やA3が使われますが、業務の内容によってはBサイズやレターサイズなどが必要になる場合もあります。

その次に設定するのが「プロット領域」です。ここでは、図面のどの範囲をPDFとして出力するかを指定します。「ウィンドウ」を選べば、マウスで印刷範囲を自由に指定することができるため、必要な部分だけを正確にPDFに含めることができます。

この2つの設定をしっかり行うことで、図面が意図どおりの範囲で、適切な大きさで出力されます。続いては、カラーPDF出力において最も重要な「プロットスタイル」の設定に進みます。

5.Step3 — プロットスタイルの選択

カラーPDF出力の成否を左右するのが、「プロットスタイル」の設定です。これは、図面の色や線の太さ、スタイル（実線・破線など）を印刷時にどう扱うかを決めるルールです。ここで間違ったスタイルを選んでしまうと、図面上でカラー表示されていても、PDFでは白黒で出力されてしまうことがあります。

5.1. カラー出力に適したプロットスタイル

AutoCADには複数のプロットスタイルがあり、たとえば「acad.ctb」「monochrome.ctb」「None」などが代表的です。

acad.ctb：色をそのまま出力する設定。カラーPDFを作成したいときはこちらを選びましょう。

monochrome.ctb：すべての線を黒一色で出力します。間違ってこちらを選んでしまうと、せっかく設定した色が反映されません。

None：プロットスタイルを使わず、図面側の設定に完全に従う方法ですが、初心者にはやや扱いづらいため、「acad.ctb」が無難です。

プロットスタイルの選択肢が表示されない場合は、AutoCADのインストール時にCTBファイルの読み込みがうまくいっていない可能性があるため、インストールフォルダや「プロットスタイルマネージャ」を確認してください。

5.2. プロットスタイルの設定方法

「プロットスタイルテーブル」のプルダウンから「acad.ctb」を選ぶと、右側にある「編集」ボタンから「プロットスタイルエディタ」が開けます。ここで色ごとに線の太さやスタイルを細かく設定できます。

たとえば、Index Color 1（赤）に対して0.30mmの太めの線幅を指定すれば、重要な部分を強調する表現が可能になります。

注意点として、CTBスタイルでは「色そのものを変更する」ことはできません。図面上のオブジェクトやレイヤーに設定された色を前提として、それに対する出力の見え方（線幅やスタイル）を定義するものだからです。

業務でよく使う色分けがある場合は、プロットスタイルをカスタマイズして保存しておくと、今後の作業を効率的に進められます。

6.Step4 — 印刷プレビューと最終確認

プロットスタイルの設定まで終わったら、すぐに印刷せず、必ず「プレビュー」で仕上がりを確認しましょう。プレビュー画面では、印刷結果をモニター上で疑似表示できるため、色や線の太さが正しく反映されているかを確認するのに役立ちます。

6.1. プレビューで確認すべきポイント

以下の点に注目してチェックしましょう：

線の色が正確に反映されているか

太さにムラがなく、強調すべき部分がきちんと目立っているか

ハッチングや塗りつぶしが欠けていないか

複数レイヤーの内容がすべて表示されているか

レイヤーが「非表示」になっていないか（特にモデル空間とレイアウト空間で切り替えが必要）

カラー出力では、細い線が背景に埋もれてしまうことがあります。モニターで問題なく見えても、PDFにするとコントラストの関係で視認しづらくなるケースもあります。印刷プレビューで微調整する習慣をつけておくと、失敗が減ります。

6.2. 問題があった場合の対処法

白黒で出力される場合：「monochrome.ctb」になっていないか確認し、「acad.ctb」に切り替えましょう。

線の太さがバラバラ：プロットスタイルエディタで色ごとに線幅を統一しましょう。

特定の色が出ない：重複したカラー番号やレイヤー設定の上書きがないかを確認してください。

一度設定を見直して保存しておけば、次回以降の出力がぐっと楽になります。最初の数回だけ丁寧に取り組むことが大切です。

7.Step5 — カラーPDFの出力と保存

すべての設定を終え、プレビューで問題がないことを確認できたら、いよいよPDFとして出力します。

7.1. 出力プロセスの実行

「プロット」ダイアログの右下にある「OK」ボタンをクリックすると、保存場所とファイル名を設定するウィンドウが開きます。

このとき、ファイル名には「プロジェクト名」「図面の種類」「バージョン番号」などを組み合わせて、あとから見ても内容がわかるようにしておくのがポイントです。

例：ProjectA_配置図_v02.pdf

出力処理は図面のサイズや内容によって時間がかかることもあります。ハッチングや高解像度の画像が含まれている場合は、ファイルサイズが大きくなる傾向があります。

エラーが発生した場合は、再度プリンタ設定・プロットスタイル・用紙サイズなどをチェックしましょう。

7.2. ファイルの保存と管理

作成したPDFは、フォルダ構成をしっかり整えて管理しましょう。たとえば、プロジェクト別にフォルダを分けたり、「日付_バージョン番号」をファイル名に含めたりすることで、あとから探しやすくなります。

また、外部への提出用PDFにはパスワード保護や閲覧制限の設定も検討するとよいでしょう。大規模プロジェクトではファイルの共有頻度が高くなるため、チーム内で命名ルールや保存先を統一することで、ミスや混乱を防げます。

8.よくある質問Q&A

ここでは、カラーPDF出力に関連してよくある質問とその対策を紹介します。初心者がつまずきやすいポイントを中心に解説していますので、困ったときはこの章を読み返してみてください。

8.1. カラー設定が反映されない原因は？

もっとも多い原因は、プロットスタイルが「monochrome.ctb」になっていることです。見た目がカラーでも、出力が白黒になってしまうのはこの設定によるものです。

対処法：「acad.ctb」や「None」など、色を反映するスタイルに変更しましょう。カスタムで作成したCTBファイルを使っても構いません。

表示されない場合は、ページ設定管理からスタイルの読み込みを試してみてください。

8.2. プロットスタイルを自分でカスタマイズするには？

「プロットスタイルエディタ」を使えば、色ごとに線の太さや線種を自由に設定できます。たとえば、赤＝太線、青＝細線といったように、自分の用途に合わせて定義できます。

自社で共通の出力ルールがある場合は、テンプレートとして保存し、プロジェクトごとに流用すると設定ミスが減ります。

まずは「acad.ctb」をベースに変更して、別名保存で試してみると安心です。

8.3. PDF出力時のよくあるトラブルと対策

トラブル内容	対策方法
線がすべて黒になる	プロットスタイルを「acad.ctb」に変更
ハッチングが出ない	レイヤーがオフになっていないか、透過設定を確認
ファイルが重すぎる	解像度を下げる、不要なオブジェクトを削除
線の太さがバラバラ	プロットスタイルで線幅を統一。レイヤー設定も確認

９.まとめ

AutoCADでカラーPDFを出力するには、適切なプロッタ設定とプロットスタイルの選択が鍵です。最初に「DWG To PDF.pc3」を仮想プリンタとして選択し、用紙サイズと出力範囲を指定します。次に、色を反映する「acad.ctb」スタイルを選ぶことで、白黒化を防げます。プレビューで色や線幅を確認し、問題があればプロットスタイルを編集。PDF出力時は保存名やフォルダ整理も重要です。よくあるトラブルにはプロットスタイルの誤設定やレイヤーの非表示があるため、設定の見直しで対応可能です。初心者でも順を追えば確実にカラー出力が可能になります。
