CADの座標が逆になるのはなぜ？XYの向きとUCS設定をわかりやすく解説

2025.07.07

1. はじめに

CADの操作にまだ慣れていない方の中には、「図形が思った方向に動かない」「オブジェクトを移動したのに逆方向に行ってしまった」と戸惑った経験をお持ちの方も多いのではないでしょうか。
このような現象の多くは、CADにおける座標系（XY軸）の設定や仕組みを正しく理解していないことが原因で起こります。

特に、XY軸の向きが通常の感覚と異なっていたり、座標値がマイナスで表示されたりすると、意図通りに操作できず混乱を招きがちです。こうした問題は、ユーザー座標系（UCS）やビュー設定の影響によって引き起こされるケースが多く見られます。

本記事では、CADの座標が「逆に動く」原因とその対処法について、初心者の方にもわかりやすい言葉で丁寧に解説します。

座標系の誤認は、測量データのズレやBIMとの連携ミスなど、業務全体に影響する重大なトラブルにつながることもあります。
座標系を正しく理解し、確実に設定できるようになることで、CAD作業のトラブルを防ぎ、設計の精度と効率を高めることができるでしょう。

2. CADの座標系の基本

引用：https://help.autodesk.com/view//ACD/2025/JPN/?guid=GUID-00815EB6-B218-410D-AF53-A5241BB53AA0

CADソフトを扱ううえで最も基本となるのが、「座標系」の仕組みです。図形を配置したり寸法を入力したりする際、私たちは意識せずとも常に座標を参照しながら作業を行っています。

CADにおける座標系には、大きく分けて2つの種類があります。ひとつはソフトが標準で備えている世界座標系（WCS）、もうひとつはユーザー自身が自由に設定できるユーザー座標系（UCS）です。

正確な図面を作成し、意図したとおりにオブジェクトを配置するためには、このWCSとUCSの違いや役割をきちんと理解しておくことが欠かせません。特に、「図形が思った方向と逆に動く」「寸法値がおかしい」といったトラブルが発生したとき、座標の確認ポイントを把握しておくことで、すぐに原因に気づけるようになります。

ここではまず、CADの土台となる世界座標系（WCS）の仕組みを解説し、そのあとに作業に柔軟性をもたらすユーザー座標系（UCS）の特徴と重要性を紹介していきます。これらを正しく使い分けられるようになることで、作業の精度や他者との連携が格段にスムーズになるでしょう。

また、代表的なAutoCADでも座標系の設定は基本中の基本です。図面の整合性や業務効率に直結する要素ですので、次の内容からしっかりと確認していきましょう。

2.1. 世界座標系（WCS）とは何か？

引用：https://help.autodesk.com/view/ACDLT/2025/JPN/?guid=GUID-3779DF52-AA24-47D2-B72C-018D4A9011DD

WCS（World Coordinate System）は、「世界共通の座標基準」としてCAD内に最初から備わっている、絶対的な基準の座標系です。
たとえばAutoCADでは、初期状態でX軸は右方向、Y軸は上方向に伸びており、この向きがWCSの標準設定となっています。作図エリア内でのあらゆるオブジェクトの位置は、このWCSをもとに決まります。

WCSの最大の特徴は、ユーザーが操作しない限り座標の向きが変わらないことです。ソフト側が自動的にWCSを回転させたり、向きを変えたりすることは基本的にありません。そのため、作業中に座標の向きに違和感を感じた場合は、まずWCSの状態を確認することが解決への第一歩となります。

操作に不安がある方は、「WCSの原点はここ」「X軸は右」「Y軸は上」という基本を定期的に意識する習慣を持つと、座標に関するミスを防ぎやすくなります。
この世界座標系をしっかり押さえておくことが、CAD作業におけるすべての基準になります。

2.2. ユーザー座標系（UCS）の概要

引用：https://help.autodesk.com/view/ACADWEB/JPN/?guid=AutoCAD_Web_Help_List_Commands_ucs_command_html

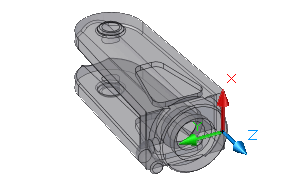

UCS（User Coordinate System）は、ユーザーが任意に作成・変更できる座標系で、作業内容や視点に応じて柔軟に使い分けることができます。AutoCADであれば「UCS」コマンドを使って、斜めに配置されたオブジェクトに合わせた座標系を設定することが可能です。

たとえば、建築図面で傾いた梁や斜めの壁などを正面から描きたいとき、UCSをその角度に合わせて設定することで、X軸・Y軸を自然な向きとして捉えられるようになります。これは非常に便利な機能ですが、設定後に元の座標系に戻すのを忘れて作業を続けてしまうと、座標の方向感覚がズレてしまい、「逆に動いている」ように感じる原因になります。

こうしたトラブルを防ぐには、UCSの設定とリセットの方法をしっかり把握しておくことが大切です。普段よく使うUCSのパターンや、よく起こる混乱の例をあらかじめ知っておくことで、作業中の判断力も上がり、無駄な手戻りを減らすことができます。

2.3. 座標系が重要視される理由

座標系を正しく理解し、常に適切に管理できていないと、寸法のズレやオブジェクトの配置ミスといったトラブルが発生しやすくなります。
特に法人での設計業務では、複数の担当者が同じ図面を扱うケースが多いため、ひとりの操作ミスが図面全体に波及するリスクも高くなります。

さらに、他のソフトウェアと連携する場面、たとえば測量データのインポートやBIMモデルとの統合を行うときには、CAD上の座標の向きと現地の座標系との整合が取れていないと、大きなズレや反転といった深刻なエラーにつながります。

このような事態を未然に防ぐためには、まずWCSとUCSの役割や違いをしっかり理解することが、最も基本的かつ有効な対策です。
座標の仕組みをきちんと押さえておけば、CADの操作に自信が持てるようになり、図面の精度も安定してきます。結果的に、業務全体の効率アップにもつながるでしょう。

3. 座標が「逆になる」とはどういう現象か

この章では、CAD操作中に「座標が逆になっている」と感じる現象について、その具体的な内容と背景を整理します。

多くの場合、たとえば「オブジェクトを右に動かしたつもりが左に移動した」「コピーしたら上ではなく下へ配置された」といった状況が起こることがあります。このような現象は、一見するとソフトの不具合のようにも感じられますが、実際には座標系の設定が意図せず変わっていることが原因です。

特にUCSの回転や、ビュー設定の切り替えによって、XY軸の向きが変化していると、画面上の動きと自分の操作の感覚にズレが生じ、「逆に動いてしまう」と感じるようになります。

こうした現象は、一度に発生するというよりも、小さな操作の積み重ねによって徐々に起きてくることが多く、気づきにくいという特徴があります。気づいたときには、すでに複数の図面要素に影響が及んでいることもあるため、早い段階で違和感に気づくことが重要です。

このあとでは、まず代表的な「逆転現象」の具体例を挙げ、その上でUCSの回転やビュー設定がどのように影響しているのかを、順を追って詳しく解説していきます。

3.1. 具体的な逆転例とその影響

たとえば建築用の図面を作成している場面で、寸法を追加しようとしたところ、数値がマイナスで表示されたという経験はありませんか？また、スナップで指定した位置が、本来の意図から180度反転した方向に取られてしまった、という事例もあります。これらは、UCSを回転させたあとで寸法や配置の操作を行った際、内部的なXY軸の向きが変わってしまっていることによって起こります。

また、外部参照（XREF）やブロックの挿入を行う際に、参照先ファイルで独自にUCSが設定されていると、見た目には正常に配置されているように見えても、実際の座標系が裏返しになっていることがあります。これは特に、異なる設計者が作成した図面を統合する場面や、他ソフトからの取り込み作業などでよく見られるトラブルです。

このような逆転現象が複数重なると、たとえば「X方向に500mm移動させる」といった操作で、オブジェクトが本来と異なる方向に動いてしまい、座標値に基づく作図そのものが信頼できなくなるという深刻な状況に陥る可能性があります。

初期の段階では「ちょっと動きがおかしい？」といった程度の違和感でも、それを放置したまま作業を続けてしまうと、図面全体の整合性に大きく影響を及ぼします。特に積算図面や施工図など、正確さが求められる工程では、大きな手戻りや再作業につながるリスクがあるため、早期の発見と対応が重要です。

3.2. UCSの回転やビュー設定の影響

UCSは、自由に向きを設定できる便利な機能ですが、その反面、視点に合わせて回転させたままの状態で別の作業に入ってしまうと、操作と表示のズレが生じやすくなります。
たとえば「オブジェクトを真上に動かしたい」と思っても、UCSが斜めに回転している状態では、実際には斜め方向へ移動してしまうようなことが起こるのです。

さらに、CADソフトの設定によっては、ビューを変更しただけでUCSが自動的に切り替わる場合があります。この機能は作図しやすさを重視する場面では便利ですが、意図しない座標の反転を引き起こす要因にもなります。

たとえば、AutoCADには「ビューに合わせてUCSを自動調整する」オプションがあります。この機能が有効になっていると、ユーザーがビューを回転・変更するたびに、UCSもそれに追従して回転し、結果としてXY軸の向きが変わってしまうことになります。

このように、「座標が逆になる」と感じる多くのケースは、UCSの回転や、ビューとの連動による座標系の変化に起因しています。対策としては、UCSの状態をこまめに確認すること、そして必要に応じてリセットや手動での調整を行うことがポイントとなります。

4. XYの向きやUCS設定によって起こる主な原因

前章で触れたような「座標が逆に動いてしまう」現象は、特定の操作や設定の積み重ねによって起こることが多く、原因をしっかり理解しておけば回避が可能です。ここでは、そうした逆転現象がどのような流れで生じるのかを、より具体的に見ていきましょう。

特にCADに慣れている中上級者であっても、UCSの自動切り替え機能の存在や、操作中の座標設定の変化に気づかずに作業を続けてしまうことはよくあります。「あれ？動きがおかしいな」と思ったときには、すでに座標の向きが何度か変更されていて、画面上の挙動と操作感が一致しないという状態になっていることも少なくありません。

ここでは、実際の作業中に起きやすい3つの代表的な原因「UCSの自動切替設定」「UCSの意図しない変更」「ブロックや外部参照の影響」に焦点を当て、それぞれの発生状況と対策について解説します。

原因をしっかり把握しておけば、もし問題が発生しても迅速に修正でき、同じようなトラブルの再発も防ぎやすくなります。ちょっとした設定の見直しや習慣の改善が、大きなミスを防ぐ鍵となるのです。

4.1. UCSの自動切替設定の影響

多くのCADソフトでは、ユーザーがビュー（視点）を変更した際に、それに合わせてUCSも自動的に切り替わる設定が初期状態で有効になっていることがあります。この設定は、斜めの面や立体的な構造物を扱うときに「作業しやすい向きに座標を合わせてくれる」という点で非常に便利です。

たとえば、斜めの壁面や勾配のある地形などを真っ直ぐな平面として扱いたい場合、ビューを回転させたタイミングでUCSが追従してくれれば、その場でスムーズに作図できます。

しかし、この自動切替を常にオンにしていると、別のビューに切り替えた瞬間に、自分では気づかないうちに座標の向きが変化している可能性が高くなります。その結果、「X方向に動かしたつもりがY方向に動いた」「寸法がマイナス表示になる」といった違和感を覚える事態が発生します。

とくに図面全体を複数人で共有・編集するような業務では、作業者によってビューやUCSの状態が異なっていると、座標の整合が取れなくなり、トラブルの温床になります。

このような事態を避けるには、全体の図面を管理・確認する場面では、UCSの自動切替設定を一時的にオフにしておくのが効果的です。必要なタイミングで意図的に切り替える方が、ミスを防ぎやすくなります。

4.2. UCSの意図せぬ変更とその対策

UCSは柔軟に設定できる反面、ちょっとした操作ミスによって意図せず変更されてしまうことがあります。たとえば、ショートカットキーを間違えて入力したり、ツールバーのボタンを誤ってクリックしてしまった場合、知らないうちにUCSが回転したり、Z軸の方向が変わってしまうことがあります。

また、3D機能を搭載したソフトでは、意図せず立体方向のコマンドを実行したことで、UCSが変更されたままになっていることも少なくありません。こうした状態で作業を続けてしまうと、XY軸の認識がズレてしまい、操作結果が思っていたものと大きく違ってくるのです。

このような誤操作による座標ズレを防ぐには、「UCSを固定する」機能やオプションを活用するのが有効です。AutoCADでは、UCSのロック機能を使うことで、操作中にうっかりUCSを変更してしまうリスクを軽減できます。

また、「最近操作の反応がおかしい」と感じた時には、まず画面の左下にあるUCSアイコン（UCSICON）を確認する習慣をつけましょう。このアイコンが現在の座標軸の向きを示してくれるため、方向のズレに早めに気づくことができます。

さらに、作業ルールとして「使い慣れないコマンドは不用意に実行しない」「UCSを変更したときは必ず元に戻す」といった基本的な方針を明確にしておくことで、座標トラブルの予防に大きな効果が期待できます。

4.3. ブロックや外部参照の影響

CADでは、複数の図面を合成したり、共通の部品データを再利用したりするために、ブロックや外部参照（XREF）といった機能がよく使われます。これらは非常に便利ですが、挿入される側の図面に独自のUCSが設定されている場合、座標の向きが合っていない状態で取り込まれてしまうことがあります。

たとえば、他のCADソフトで作成した図面をAutoCADに挿入する際や、他の部署が作成したデータを自分の図面に取り込む場面では、CADソフトごとの座標系の扱い方の違いや、UCSの初期設定の差が影響して、図形の向きが反転したり、意図しない位置に配置されたりすることがあります。

こうした現象は、見た目ではわかりにくいため、作業後半になってから問題に気づくケースが少なくありません。特に、XREFを多用する大規模プロジェクトでは、1つの座標ミスが全体の整合性に波及するため、注意が必要です。

これを防ぐには、外部参照やブロックを挿入する前に、元データのUCSや座標系の設定をあらかじめ確認しておくことが大切です。また、必要であれば、挿入時に「座標を合わせる」オプションを使ったり、UCSを統一してから再挿入するなどの工夫が有効です。

加えて、社内であらかじめ「共通テンプレート」を作成し、ブロックや外部参照を取り扱う際の座標基準を明文化しておくことで、社内外の関係者間での連携ミスを減らすことができます。CAD作業における座標の整合性は、成果物の品質にも直結する非常に重要な要素です。

5. CADで座標が逆になる問題の解決法

「オブジェクトが思った方向に動かない」「寸法が逆になる」といった座標の逆転トラブルは、CADを使っていると誰にでも起こり得る問題です。しかし、原因が明確になれば、比較的簡単な操作で正しい状態に戻すことができます。

この章では、逆転現象に気づいたときにすぐ試すべき基本的な解決法をご紹介します。主に取り上げるのは、UCSのリセット方法、UCSアイコンの活用、ビューの整合テクニックの3つです。

こうした対処法を知っておくことで、予期せぬトラブルが起きた際にも慌てず対応でき、作業の中断を最小限に抑えられます。特に、日々の業務でCADを扱う方にとっては、効率化と正確性の両方を高める上で欠かせない知識です。

また、解決のポイントは、どこを確認し、どのコマンドを使うかを正しく把握しておくことです。以下の手順を覚えておけば、座標の問題が発生しても落ち着いて対処できるようになるでしょう。

5.1. UCSのリセット方法

座標の向きに違和感を覚えたとき、まず試すべきはUCSを初期状態（WCS）に戻す方法です。AutoCADであれば、「UCS」コマンドを実行し、「World（世界座標系）」を選択することで、UCSをリセットできます。そのうえで「PLAN」コマンドを実行すれば、画面全体をWCSの視点に合わせて再表示することができます。

この手順によって、作図面の基準が元の状態に戻り、座標の方向が明確になります。他のCADソフトでも、同様の座標リセット機能が備わっているため、自分が使っているソフトに合わせた方法を確認しておきましょう。

リセット操作は、座標の違和感を感じたときだけでなく、UCSを一時的に使った後の「後片付け」として行うのも有効です。とくに他人と共有する図面や、後で見直す可能性のある図面では、UCSをリセットしてから保存する習慣をつけることで、後工程での混乱を未然に防ぐことができます。

また、3Dモデルを扱う場合には、UCSをリセットしても表示方向が元に戻らないことがあります。その際は、「ビュー」コマンドなどを使って正面図や上面図に切り替えることで、画面の向きと座標の向きが合致しやすくなります。

5.2. UCSICONの確認と表示方法

引用：https://help.autodesk.com/view/ACD/2025/JPN/?guid=GUID-EA2D8ACA-336A-4656-BFD3-43BC371C6171

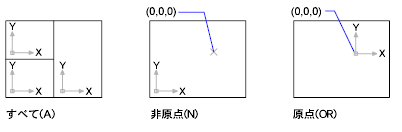

UCSの状態をすばやく確認するためには、画面の隅に表示されるUCSICON（ユーザー座標系アイコン）を活用するのが効果的です。このアイコンは、現在のUCSのX軸・Y軸・Z軸の方向を示してくれるもので、今自分がどの方向に向かって作業しているのかを視覚的に把握するのに役立ちます。

AutoCADでは「UCSICON」コマンドを使用して、アイコンの表示・非表示の切り替えや、画面内での位置調整が可能です。たとえば、表示がオフになっていると、座標が変わっていても気づかずに作業を続けてしまうリスクがあります。そのため、常に表示状態にしておくことをおすすめします。

UCSICONが表示されていれば、たとえUCSが回転していたとしても、アイコンの向きの変化によってその異常にすぐ気づくことができます。また、表示される位置が図面の端など見えづらい場所になることもあるため、必要に応じて表示位置を変更したり、ズーム機能を活用して確認しやすくする工夫も効果的です。

このように、UCSICONはCAD作業における「方位磁針」のような役割を果たしてくれる存在です。操作の前後や座標に違和感を感じたときは、まずこのアイコンをチェックする習慣をつけておくと、座標トラブルの早期発見につながります。

5.3. ビューと作図面の整合テクニック

引用：https://help.autodesk.com/view//ACD/2025/JPN/?guid=GUID-3779DF52-AA24-47D2-B72C-018D4A9011DD

座標トラブルを回避するためには、UCSの状態と画面のビュー（視点）を一致させることが重要です。AutoCADの場合、「PLAN」コマンドを使用することで、現在のUCSに合わせて画面全体の向きを調整できます。たとえば、斜めの面や回転されたUCSで作業しているときに、「PLAN」を実行すれば、そのUCSに正対した形で作図面が表示されるようになります。

この操作によって、マウスの移動方向と座標系の向きが一致するようになり、操作ミスや方向のズレを防ぐことができます。とくに3Dモデルや複雑な断面を扱っている場合など、画面と座標の向きが一致しないまま作業を続けてしまうと、作図精度の低下につながるため、こうした調整は非常に有効です。

さらに、社内で使用するCADテンプレートに、UCSを初期状態に設定した状態で保存しておくルールを作るのもひとつの方法です。これにより、他のメンバーがそのテンプレートを使って作業を開始する際も、同じ座標の向きでスタートできるため、チーム間の作図ルールを統一できます。

外部参照を多用するようなプロジェクトでも、あらかじめ統一されたビューとUCSで作業を進めれば、後で座標の向きがずれるといったトラブルを減らすことができます。また、必要に応じて図面内に方位記号や簡易の軸ガイドを表示させておくのも、座標の確認や作業時の迷いを防ぐために有効です。

6. まとめ

本記事では、CAD操作中に座標が「逆になってしまう」現象について、その原因と対処法を丁寧に解説してきました。
XY軸が意図しない向きに動いたり、オブジェクトが反対方向に移動したりする問題の多くは、UCS（ユーザー座標系）やビュー設定の変化に起因しています。

特に、UCSを回転させたまま作業を続けたり、ビュー変更により座標系が自動的に切り替わってしまうと、知らないうちに画面上の動きと操作の感覚がずれてしまうことがあります。また、ブロックや外部参照を利用する際には、元データの座標設定に注意を払わなければ、思わぬ反転やズレが発生してしまいます。

こうしたトラブルを未然に防ぐためには、WCS（世界座標系）とUCSの違いを正しく理解し、必要に応じてUCSをリセットする方法や、UCSICONを使った確認手順を習慣化することが効果的です。「おかしいな」と感じたら、まず座標系とビュー設定を見直す──この基本動作が、安定したCAD作業の第一歩となります。

座標の逆転という問題は、一見すると細かな技術的トラブルに見えるかもしれませんが、正しく理解し、対策を講じることで、日々の業務の信頼性を大きく高めることができます。
本記事の内容が、みなさんのCAD活用や設計環境の改善に少しでも役立てば幸いです。
