ARCDRAW（アークドロー）を使いやすくする基本操作と便利機能を徹底解説

2025.06.25

1. はじめに：ARCDRAWとは？その魅力と活用分野

引用：https://www.daitec.jp/catalog/arcdraw2021/draw_01.html

ARCDRAW（アークドロー）は、建築や土木など、幅広い分野の図面作成に使われている国産の2次元CADソフトです。操作画面がシンプルでわかりやすく設計されているため、初めてCADに触れる人でもスムーズに使い始められるのが特長です。

特に注目したいのは、AutoCAD形式で広く使われているDXFやDWGファイルとの高い互換性です。他のCADソフトで作られた図面データも読み込み・編集ができるため、社内外とのデータ共有や業務の引き継ぎがスムーズに行えます。

また、レイヤー管理やショートカットキー、テンプレートといった便利な機能を活用すれば、作図の正確性と効率が大幅に向上します。ARCDRAWは、建築設計だけでなく、機械図面やインテリア、設備レイアウトの作成など、さまざまな用途に対応できる柔軟さも魅力のひとつです。

本記事では、ARCDRAWを初めて使う方に向けて、基本的な操作方法から知っておくと便利な機能、さらに初心者がつまずきやすいポイントとその対処法まで、わかりやすく解説していきます。これからARCDRAWを使いこなしたい方は、ぜひ参考にしてください。

2. ARCDRAWの基本操作を押さえよう

ARCDRAWの操作に慣れるためには、まずはインターフェースの構成や基本図形の描き方、そして編集機能の使い方を段階的に理解していくことが大切です。これらの基本を押さえることで、作図作業が格段にスムーズになり、より正確で効率的な図面作成が可能になります。

最初のポイントとなるのが、画面に表示されるメニューやツールバー、そして視覚的に操作できるコマンドパネルの構成を理解することです。これに加えて、実際に直線や円といった基本図形を描きながら、「スナップ機能」を活用することで、より正確な図形配置が可能になります。

スナップ機能とは、カーソルを動かしたときに、端点や交点などの基準点に自動で吸い付くように合わせてくれる便利な機能です。この機能を活用することで、意図した位置に図形を正確に配置できるため、作図精度が飛躍的に向上します。

さらに、移動・複写・トリムなどの編集機能を覚えることで、図形を組み合わせたり、不要な部分を効率よく削除したりといった、実用的な操作ができるようになります。これらの基本をしっかり習得することが、ARCDRAWを快適に使いこなすための土台となります。

ここでは、操作の習得に不可欠な三つの基礎項目を順に解説します。複雑な図面を扱う際ほど、これらの機能をスムーズに使えるかどうかが、作業スピードと完成度を大きく左右するカギになります。

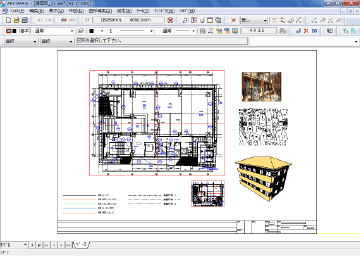

2.1. インターフェースの紹介：作図エリアとツールバーの理解

引用：https://www.daitec.jp/catalog/arcdraw2021/draw_02.html

ARCDRAWを起動すると、画面の中央には広々とした「作図エリア」が表示され、周囲には各種ツールバーやパレット、メニューが整然と配置されています。この作図エリアが図形作成の舞台となり、マウスやショートカットキーを使って自由に図面を描いていきます。

ツールバーには、直線、円、文字入力といった基本的な描画コマンドがアイコンで配置されており、クリックするだけで素早く機能を呼び出せるのが特徴です。また、これらのツールバーは自分の好みに合わせてレイアウトを変更できるため、よく使う機能を使いやすい位置に並べて作業効率を高めることができます。

さらに、図形を選択したときに表示される「プロパティパネル」では、色・線種・線幅などの属性を簡単に確認・変更することができます。このように、インターフェース全体の構成をしっかり把握しておくことで、作図時のミスや戸惑いを防ぎ、作業のスピードと精度が向上します。

初心者の方は、まずは各アイコンの意味と操作の関連性を理解することから始めましょう。どのボタンがどの機能に対応しているかを知っておくことで、ARCDRAWを直感的に使いこなす第一歩になります。

2.2. 図形作成の基本：直線、円、ポリラインの描画方法

ARCDRAWの基本操作として、まず習得したいのが図形の描画です。図面作成における最も基本的な目的は、正確な形状をスピーディに描くことです。そのためには、直線、円、円弧、ポリラインといった基本図形の描き方を確実に理解しておく必要があります。

たとえば直線を描く際は、ツールバーの直線アイコンをクリックし、マウスで始点と終点を指定することで簡単に描画が可能です。さらに座標を直接入力することで、より正確な寸法や位置指定ができるようになり、後からの修正作業が不要になるケースも多くなります。

円や円弧を描くときには、中心点と半径または直径を指定する方法が一般的です。数値入力を組み合わせれば、常に一定サイズの円を描くことができ、図面の統一感を保つのにも役立ちます。ポリラインは複数の線を連続して描ける機能で、複雑な形状をひとつのまとまった図形として扱いたい場合にとても便利です。

また、スナップ機能をオンにすると、図形同士の端点や交点、あるいは垂直方向の位置に自動的にカーソルが吸い寄せられるようになります。これにより、見た目ではわからないような微小なズレを防止でき、正確な作図が可能になります。

このような基本的な図形の描画を何度も繰り返して操作に慣れていくことで、マウスとキーボードを使い分けながらスムーズに作業を進められるようになり、ARCDRAWの魅力をより実感できるようになります。

2.3. 編集機能の活用：移動、複写、トリムのテクニック

図形を描けるようになったら、次のステップとして覚えておきたいのが、効率的に図面を編集するための操作です。ARCDRAWには、図形の位置を変える「移動」、同じ形を複製する「複写」、不要な部分を切り取る「トリム」など、図面を整理・調整するための便利な編集機能が備わっています。これらの機能を上手に使いこなせるようになると、作図作業全体のスピードと仕上がりの品質が大きく向上します。

まず、移動コマンドを使うと、図形を別の場所へ正確に配置し直すことができます。操作の流れとしては、動かしたいオブジェクトを選択し、基準となる始点と移動先の位置を指定するだけです。ここで数値による座標入力を活用すれば、意図した通りの距離や方向での移動が簡単に行えます。図面全体のバランス調整や配置の見直しを行いたいときに重宝する機能です。

次に、複写は同じ図形を何度も使いたい場合に非常に便利です。たとえば、同じドアや窓のパーツを複数の場所に配置したいとき、毎回ゼロから作図し直す必要はありません。最初に作った図形を選択し、コピー先を指定するだけで、すばやく複数の同一図形を配置できます。作業時間の短縮に加えて、図面の統一感も保てるため、効率と品質の両方にメリットがあります。

また、トリム機能は、図形の交差部分や余分な線を素早くカットできる便利なツールです。例えば、交差する2本の線のうち、不要な一方をクリックするだけで削除できます。図面内の細かな仕上げや不要な部分の整理に最適で、特に複雑な線が入り組んだ箇所ではその威力を発揮します。作業をより見やすく、整った状態に保つためにも欠かせない機能です。

これらの編集機能は、それぞれ単体でも役立ちますが、組み合わせて使うことでさらに作業の幅が広がります。例えば、複写で配置した図形を移動させたり、複写後にトリムで細部を整えたりと、柔軟な図面編集が可能になります。ショートカットキーで操作を呼び出すことにも慣れておくと、マウス操作だけでなくキーボードとの併用により、さらに作業効率が向上するでしょう。

こうした編集テクニックを日常の作図に取り入れていくことで、ARCDRAWを使った図面作成はますます快適でスピーディになります。操作に慣れるほど、自分なりの作図スタイルが確立され、より完成度の高い図面を短時間で仕上げることができるようになります。

3. ARCDRAWを「もっと使いやすくする」便利機能5選

基本操作に慣れてきたら、ARCDRAWには作図をより快適にするための便利な機能が多く備わっていることをぜひ知っておきましょう。特に、ショートカットキーの設定やレイヤー管理、テンプレートの活用、UIのカスタマイズ、ヘルプ機能などは、初心者から一歩進んだ使い方へと導いてくれる心強いサポートとなります。

これらの機能を活用することで、図面作成のスピードや精度が向上するだけでなく、作業のムダやストレスも軽減されます。CAD初心者が「正確に描く」段階から「効率よく仕上げる」ステップへと進む際に、これらの補助機能は非常に大きな助けとなるはずです。

また、これらの工夫を取り入れることで、「図面をもっと早く描きたい」「プロらしい仕上がりにしたい」といった具体的なニーズだけでなく、「作業中のミスを減らしたい」「自分の作業スタイルに合わせたい」といった潜在的な願望にも応えられるようになります。

ここからは、ARCDRAWをもっと“自分仕様”で使いこなすために役立つ5つの便利機能を取り上げ、それぞれの使い方やポイントをわかりやすく解説していきます。まずは身近なところから1つずつ取り入れてみることで、ARCDRAWがより頼れるツールに進化していくはずです。

3.1. ショートカットキーの活用とカスタマイズ

作図の効率を大きく左右するのが、ショートカットキーの活用です。ARCDRAWでは、よく使う操作にあらかじめキーボードショートカットが設定されており、それを覚えておくだけでも作業スピードが大きく向上します。たとえば、直線や円の描画、移動、複写など、頻出する操作をすばやく呼び出せるようになります。

さらに、ARCDRAWではショートカットキーの割り当てをカスタマイズすることも可能です。自分がよく使う機能を、手が届きやすいキーに再設定しておけば、マウス操作を減らし、よりリズムよく作図ができるようになります。これは長時間作業する人にとっては、身体への負担軽減にもつながる利点です。

初心者の方にとっては、最初からすべてを覚えるのは大変に思えるかもしれませんが、よく使うコマンドから1つずつ設定していく方法が効果的です。たとえば、トリムや寸法記入、スナップの切り替えなど、頻度の高い操作から優先的に割り当てると、効果を実感しやすくなります。

一度自分に合ったショートカット環境が整えば、操作への集中度が高まり、図面作成が快適になります。作図のテンポが上がることで、作業がどんどん楽しくなり、結果的にミスも減るという好循環が生まれます。

3.2. レイヤー管理で図面を効率的に整理

ARCDRAWでは、図面内の情報を「レイヤー」と呼ばれる階層で分けて管理できます。これは、透明なシートを重ねて描くようなイメージで、それぞれのレイヤーに異なる要素（たとえば建物の構造、電気配線、家具など）を分けて描いておくことで、図面の見通しが非常によくなります。

たとえば、家具配置や配線図をそれぞれ別のレイヤーに設定しておけば、必要に応じて表示・非表示を切り替えることができ、不要な要素を一時的に隠しながら作業ができます。これにより、図面がごちゃごちゃせず、作業のしやすさが格段に向上します。

また、レイヤーには色や線種、線の太さを個別に設定できるほか、「ロック機能」を使えば誤って編集・削除することを防げます。複数人で同じ図面を扱う場合にも、どの部分がどのレイヤーにあるのかを明確にしておけば、情報の混在を防ぎ、作業ミスの軽減につながります。

最初はレイヤーの管理が難しく感じるかもしれませんが、使い慣れることで、図面の構造を論理的に整理できるようになります。慣れてくれば、レイヤーなしでは作業できないほど、その利便性を実感するはずです。図面の見やすさと作業効率を両立させるためにも、レイヤー機能を積極的に活用してみてください。

3.3. テンプレートと標準図形の利用で作業効率アップ

ARCDRAWでは、図面の初期設定をテンプレートとして保存し、繰り返し使うことで作業を効率化できます。テンプレートには、あらかじめ設定しておいたレイヤー構成、単位系、文字スタイル、寸法スタイルなどを含めることができ、新しい図面を始めるたびに毎回設定をやり直す手間が省けます。

さらに、頻繁に使用する図形（たとえばドアや窓、電気設備など）を「標準図形」として登録しておけば、必要なときにワンクリックで呼び出して配置することが可能になります。これにより、毎回同じものを描き直す必要がなくなり、時間を大幅に節約できます。

特に機械図面や建築図面では、繰り返し登場するパーツが多いため、このようなテンプレートやブロック機能を活用することで、図面の一貫性とスピードの両方を維持できます。初期の段階で少し手間をかけて準備しておくことで、後の作業が圧倒的に楽になります。

また、これらのテンプレートや標準図形は、チーム内で共有することも可能です。全員が同じ図面スタイルで作業できるようになれば、統一感のある成果物を効率よく作ることができ、プロジェクト全体の品質向上にもつながります。

3.4. ツールバーやUIのカスタマイズ方法

ARCDRAWでは、作業環境を自分好みに整えるためのユーザーインターフェース（UI）カスタマイズ機能が充実しています。ツールバーやパレットの配置を変えたり、よく使うコマンドだけをまとめたショートカットバーを作ったりすることで、作図作業のしやすさが飛躍的に向上します。

たとえば、使用頻度の高いコマンドを上部のツールバーに常に表示しておけば、マウス移動が少なくなり、作業のテンポが良くなります。画面がすっきりと整うことで、誤操作のリスクも下がり、集中力を維持しやすくなるメリットもあります。

さらに、UIの配色やアイコンサイズを自分にとって見やすい形に調整すれば、長時間の作業による目の疲れやストレスを軽減できます。特に、細かい図面を扱う業務では、視認性の高さが作業品質に直結することもあるため、カスタマイズの価値は大きいと言えます。

複数人でPCを共有する環境でも、ユーザープロファイルを使えば、個人ごとに最適な表示設定を維持することができます。これは教育機関や設計事務所など、多人数で同じPCを使う現場で特に効果を発揮します。

カスタマイズというと難しそうに感じるかもしれませんが、ARCDRAWでは直感的な操作で設定できるようになっているため、初心者でも安心して使い始めることができます。自分にとって「使いやすい」環境をつくることが、結果的に快適な作業につながります。

3.5. ヘルプ機能とチュートリアルで自己解決力を高める

ARCDRAWを使っていると、「この機能、どうやって使うんだっけ？」という場面に出くわすことがあります。そんなときに頼りになるのが、ソフトに搭載されているヘルプ機能と、公式サイトやオンラインで提供されているサポート情報です。

ARCDRAWのヘルプ画面では、コマンドや各種設定の使い方が一覧で紹介されており、知りたい情報にすばやくアクセスできます。操作に詰まったときでも、簡単に解決策を見つけられるため、作業を中断せずに続けられるのが大きな利点です。

また、公式ページや関連サイトには、実際の操作手順をステップごとに解説した記事やマニュアルが掲載されており、初心者でも安心して学習できるようになっています。操作画面のスクリーンショット付きで紹介されていることも多く、視覚的にも理解しやすいのが特長です。

さらに、ユーザー同士の交流ができるコミュニティやQ&Aフォーラムも活用すれば、自分と同じ問題に直面した人の投稿からヒントを得ることができます。こうした情報源を日頃からチェックすることで、わからないことがあっても自力で調べて解決できる力が自然と身についていきます。

「困ったときはまず検索・参照する」という習慣を持つことで、操作の幅が広がり、ARCDRAWをさらに使いこなせるようになります。わからないことを放置せずに、積極的に調べる姿勢が、上達への近道です。

4. よくあるつまずきポイントと対処法

ARCDRAWの基本操作や便利機能を理解していても、実際の作業中には予想外のトラブルや戸惑いに出くわすことがあります。特に初心者の方にとっては、うまく図形が選択できなかったり、思った通りの場所に線が引けなかったりといった“小さなつまずき”が、意外と大きなストレスになりがちです。

こうした状況で大切なのは、慌てず冷静に「原因を切り分ける」ことです。設定を一つひとつ見直していくことで、意外なほど簡単に解決できることが多くあります。たとえば、スナップの種類やレイヤーの表示状態、コマンドの選択ミスなど、見落としがちな要因が思わぬトラブルの原因になっていることも少なくありません。

本章では、ARCDRAW初心者が実際によく遭遇する代表的なエラーや困りごとを取り上げ、その具体的な対処法をわかりやすく紹介していきます。こうしたトラブルへの対応方法を事前に知っておくだけで、操作時の不安が軽減され、作業効率も大きく向上します。

特に急ぎの作業をしているときほど、トラブルが発生すると焦ってしまいがちです。しかし、そういう時こそ基本に立ち返り、設定や操作を一つずつ確認する冷静さが求められます。図面の仕上がりに影響する前に正しく対処できるよう、よくある問題とその対策を以下にまとめました。

4.1. 初心者が直面する問題とその解決策

■図形が選択できない

図形をクリックしても選択できない場合、いくつかの原因が考えられます。代表的なのは、図形がロックされているレイヤー上にある、もしくはそのレイヤーが非表示になっているケースです。この場合は、レイヤー管理画面を開いて、該当のレイヤーが「表示中」かつ「編集可能（ロック解除済み）」であるかを確認しましょう。編集対象が正しいレイヤーにあるかを確認するだけで、スムーズに選択操作ができるようになります。

■線が意図せず曲がっている

図形を引いたはずなのに、思い通りの角度や形状にならないことがあります。この場合、スナップ機能が正しく働いていないか、相対座標モードが原因で微妙なズレが生じている可能性があります。まずはスナップ機能をオンにしているかを確認し、必要に応じてスナップの種類（端点・交点・中点など）を切り替えてみましょう。また、座標入力時に絶対座標を使うことで、より正確な図形の描画がしやすくなります。

■コマンドが使えない、ショートカットキーが反応しない

「ボタンを押しても動かない」「いつものショートカットが使えない」といった場合は、設定ファイルの破損や、キーボードの接続・動作不良、あるいはARCDRAWのインストール先の権限設定などが影響している可能性があります。まずはショートカットの設定が意図した通りになっているかを確認し、問題が解決しない場合は設定の初期化やPC側の動作確認（別のソフトで入力できるかなど）を試すとよいでしょう。

■図面が大幅に重くなり、動きが遅い

操作中に画面がカクついたり、動作が遅くなる場合は、図面に多数の複雑な図形や高解像度の画像が含まれていることが原因かもしれません。対策としては、不要なレイヤーを非表示にしたり、一時的に表示を最小限に抑えて作業する方法が有効です。また、PCのメモリ使用量が多くなっていないかもチェックしましょう。レイヤーを分類・整理して、不要なデータを削減することで、動作が大きく改善されることもあります。

5. まとめ｜ARCDRAWをもっと使いやすく

ここまでご紹介してきたように、ARCDRAWは直感的なインターフェースと多彩な補助機能を備えた、初心者にもやさしい2次元CADソフトです。基本的な操作から始めて、ショートカットキーやレイヤー管理、テンプレート活用といった便利な機能を少しずつ取り入れていくことで、より効率的で正確な作図ができるようになります。

操作に慣れるまでは「少し難しそう」「うまく使えるか不安」と感じる場面もあるかもしれませんが、基本に忠実に、1ステップずつ積み重ねていくことで着実にスキルアップが可能です。特に、よく使う機能や自分の作業スタイルに合った設定を見つけていくことで、ARCDRAWを“自分にとって使いやすい道具”へと進化させることができます。

また、レイアウトのカスタマイズやテンプレートの活用、ショートカットの設定などは、長期的に見て作業時間を大幅に削減できるだけでなく、図面の仕上がり精度や一貫性の向上にも貢献します。これらの工夫を日常的に取り入れることで、図面作成の作業自体が楽しく感じられるようになるでしょう。

ARCDRAWの使い方をマスターすることは、単に作図スキルが身につくだけではなく、プロとしての作業効率や表現力の幅を広げることにもつながります。やがては「作図すること」が目的ではなく、「表現する手段」としてARCDRAWを活用できるようになり、自信を持って業務やプロジェクトに取り組めるようになるはずです。

このまとめでは、ARCDRAWの基本操作から便利機能までを総ざらいして振り返ります。あわせて、次のステップとして役立つ応用編や関連情報への導線もご紹介します。ぜひ、今後の学習や実務に役立ててください。

5.1. 基本操作・便利機能の振り返り

インターフェースを把握して、使いやすいツールバー配置を行う
　・作図エリアやツールバーの構成を理解し、よく使うコマンドを使いやすい位置に整理することで、操作ミスの軽減と作業の効率化が期待できます。
図形の描画において、スナップ機能と座標入力を活用
　・直線、円、ポリラインなどの基本図形を描く際は、スナップ機能と座標指定を併用することで、高精度かつ効率的な作図が可能になります。
移動、複写、トリムを中心に編集操作を習得
　・図形の位置調整や複製、不要部分の削除といった編集作業を覚えることで、図面の完成度と修正のしやすさが向上します。
レイヤー管理やテンプレート、ショートカットキーの導入
　・レイヤーで情報を整理し、テンプレートで設定を標準化することで、作業スピードと図面の統一感が大きく改善します。ショートカットキーを活用することで、さらなる時短が実現できます。
ヘルプ機能とチュートリアルを使った自己解決
　・困ったときにはARCDRAWのヘルプやチュートリアル、ユーザーコミュニティを活用して問題を早期に解決し、学習の流れを止めないことが大切です。
