これだけは知っておきたい！CADの表（テーブル）機能を基本から解説

1.はじめに

設計業務でCADを使う際、図面上の情報をわかりやすく整理して伝えたいというニーズは日増しに高まっています。特に、部品構成や数量、仕様のポイントを明確に表現するには、「表（テーブル）」機能をしっかり理解して活用することが重要です。CADに備わっている表機能を使えば、図面内で視認性の高い一覧表を作成できるだけでなく、Excelとの連携による効率的なデータ管理や、スタイルの統一による作業効率の向上も図れます。

このような表機能は、AutoCADをはじめとする多くのCADソフトで広く採用されており、とくにCAD初心者がまず身につけるべき基本テクニックのひとつといえるでしょう。最初はやや難しく感じるかもしれませんが、コツを掴めば、情報の追加や修正もスムーズにこなせるようになります。

本記事では、CADにおける表作成の基本操作から、CAD特有の機能を活かした実践的な使い方までを丁寧に解説していきます。中学生程度の知識でも理解できるよう、専門用語はできる限り平易に噛み砕いて説明していますので、CADを使い始めたばかりの方でも安心して読み進めていただけます。

それではさっそく、CADの表（テーブル）機能の基本から学んでいきましょう。

2. CADの表（テーブル）機能の基本

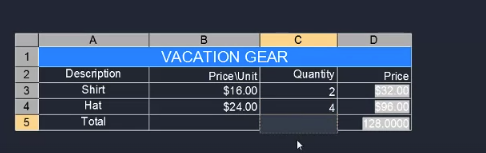

＜画像引用＞・AutoCAD　2024　Help

https://help.autodesk.com/view/ACD/2024/JPN/?guid=GUID-FE793935-7ACE-4854-9A65-907EE85BCB63

CADの表（テーブル）機能は、単なる線と文字の集合ではなく、まとめて管理できる「オブジェクト」として扱えるのが大きな特長です。AutoCADなどでは、列や行の追加、セル内での数式計算なども可能で、情報の視認性や修正のしやすさが格段に向上します。「CAD テーブル操作」や「CAD 初心者ガイド」といったテーマでも、よく取り上げられる重要な機能です。

CAD表は、ワープロやスプレッドシートソフトのようにセルへ文字を直接入力できるだけでなく、背景色の変更や罫線の種類のカスタマイズも自在です。たとえば「CAD 表スタイル設定」や「CAD 表カスタマイズ」などを活用すれば、社内規格に合わせた表のデザインも簡単に整えられます。

なお、AutoCAD LT版を使用している場合は、計算式やExcel連携といった一部の高度な機能が制限されています。あらかじめ、自分が使っているソフトの機能範囲を確認しておくと安心です。

これから、表の役割やその利点をひとつずつ確認していきましょう。基本をしっかり理解することで、作業のスピードと精度が飛躍的に向上します。

2.1 表（テーブル）機能とは何か？

表（テーブル）機能とは、図面内に複数のセルを持つオブジェクトとして表を挿入し、それぞれのセルに文字や数値、計算式などを入力できる機能のことです。操作感としてはExcelに近く、直感的に編集できる点が魅力です。

CAD用に特化されているため、寸法情報や図形との組み合わせがしやすく、設計の実務に直結した運用が可能です。例えば、「AutoCAD 表機能」や「CAD テーブル操作」を活用すれば、行列の追加やデータの一括編集が簡単に行えます。

従来のように文字と線を個別に描いていた表現に比べて、管理が格段に楽になり、表全体をひとつのオブジェクトとして扱えるため、移動や編集の手間も大きく軽減されます。

また、「CAD 表 デザイン」関連の機能を使えば、フォントや文字サイズの変更も可能で、視認性の高いテンプレートを作成するのも容易です。

2.2 表機能の主なメリット

CADにおける表機能のメリットは、大きく3つにまとめられます。

1つ目は、情報の整理がしやすくなること。

例えば「CAD 表 数量表」や「CAD 表 部品リスト」など、多くの情報をわかりやすく一覧化したい場合に、視認性の高いレイアウトでスピーディに作成できます。

2つ目は、修正が圧倒的に簡単であること。

セルの結合・分割や行・列の追加削除がクリック操作で行えるため、以前のように毎回線を引き直す手間が不要です。

3つ目は、Excelなど外部ソフトとのデータ連携が可能な点。

「AutoCAD Excel 連携」や「CAD データリンク」といった機能を使えば、Excelで更新した情報をCAD表に自動反映させることができます。これにより、二重管理のリスクを避けることができ、作業の正確性も大幅に向上します。

ただし、こうした連携機能は通常版AutoCADでのみ利用可能で、LT版では対応していない場合があるため、使用環境の確認が必要です。

3. 表の作成と基本操作

ここでは、CADで実際に表を作成し、編集する基本的な流れを紹介します。AutoCADを例にとると、「TABLE」コマンドが中心となりますが、他のCADソフトでも類似の操作手順が用意されています。

まず、カラム数や行数を設定し、表を図面内に挿入。その後、必要なテキストや数値を入力していきます。この「AutoCAD 表作成方法」を習得しておけば、図面内に情報を整然とまとめる作業がぐっと楽になります。

また、表の作成後は、スタイル設定やセル結合、フォント変更といった編集作業も重要です。「CAD 表 編集コマンド」をうまく活用することで、表全体のデザインを整え、読みやすさと操作性の両方を高めることができます。

3.1 表の作成方法

まず大切なのは、「表をどこに挿入するか」と「必要な行数・列数」をあらかじめイメージしておくことです。AutoCADでは、コマンドラインに「TABLE」と入力してEnterキーを押すと、表の挿入ダイアログが表示されます。

すでに用意された「CAD 表 テンプレート」があれば、スタイル設定が自動的に適用され、列幅や文字サイズなども整った状態で表を配置できます。タイトル行やヘッダー行を設定し、OKを押して図面内をクリックすれば、表の挿入が完了します。

ただし、スケールの設定によっては文字が小さすぎたり、セルの幅が狭く表示されることもあるため、その場合は「CAD 表 デザイン」機能でフォントサイズやセル高さを調整しましょう。最初から完璧に仕上げるよりも、大まかなレイアウトで配置し、後から微調整するのが効率的です。

3.2 表の編集とカスタマイズ

表を挿入した後は、内容の入力と見た目の調整が必要です。各セルはダブルクリックすることで直接文字入力が可能で、部品名や数量などを記入していきます。

行や列を選択して右クリックすると、簡単に追加・削除の操作ができ、セルの結合・分割によって複雑なレイアウトにも柔軟に対応できます。「CAD 表 罫線設定」では線種（実線、点線、太線など）を細かく切り替えることができ、見た目を整えるうえでも有効です。

さらに、「CAD 表 フォント設定」でフォントの種類や色、サイズを統一することで視認性が格段に向上します。複数の表を使う場合は、スタイルをテンプレート化し「CAD 表スタイル設定」で適用することで、全体の統一感が生まれ、品質の高い図面に仕上がります。

3. 表の作成と基本操作

ここでは、CADソフトを使って表を作成し、編集する具体的な手順をご紹介します。表の作成は、図面内で情報をわかりやすくまとめて提示するうえで非常に重要な操作の一つです。特にAutoCADを使っている場合、「TABLE」コマンドを利用することで、簡単に表を挿入できますが、他のCADソフトでも似たような操作方法が用意されています。

まずは、カラム（列）の数や行数を事前に設定し、表を図面上の適切な位置に配置することが基本です。そのあと、セルにテキストや数値を入力する流れになります。このような「AutoCAD 表作成方法」をしっかりと理解すれば、図面内に必要な情報を整然と整理して表示できるようになります。

また、表を作成したあとの編集作業も非常に大切です。例えば、フォントの変更やセルの結合、罫線の種類の切り替えといったデザイン調整は、見やすい図面づくりに欠かせません。こうした編集操作には「CAD 表 編集コマンド」が豊富に用意されており、行列のサイズ調整やレイアウト変更も柔軟に行うことができます。

3.1 表の作成方法

最初に行うべきは、図面内のどこに表を配置するかを決め、必要な行数と列数を想定することです。AutoCADの場合、コマンドラインに「TABLE」と入力してEnterキーを押すと、表挿入のダイアログが表示され、ここで各種設定が可能になります。

たとえば、あらかじめ「CAD 表 テンプレート」として準備された表スタイルがある場合、それを利用することで、列の幅や文字サイズ、フォントなどが自動で設定され、作業をスムーズに進められます。タイトル行や見出し行のレイアウト、スタイルの種類などを指定し、設定が完了したらOKを押して、図面内をクリックすれば表が挿入されます。

この際に注意したいのは、図面のスケールによっては、セル内の文字が小さすぎたり、逆に大きすぎたりすることがある点です。そうした場合は、「CAD 表 デザイン」機能を活用して、フォントサイズやセルの高さ、列幅などを調整するとよいでしょう。作成時点では全体のレイアウトをおおまかに決めておき、あとから細かく調整していくのが実用的です。

3.2 表の編集とカスタマイズ

表を挿入したあとは、実際の業務内容に応じて編集を行っていきます。各セルをダブルクリックすることで、部品名や型番、数量といったテキストを直接入力でき、使い勝手はExcelの操作感に近いものとなっています。

また、表全体の構成を変更したい場合は、行や列を選択して右クリックすることで、追加・削除などの操作がメニューから簡単に選べます。さらに、セルの結合や分割を活用することで、複雑な情報構成にも対応しやすくなります。これによって、部品表や数量リストなども柔軟に構成できるようになります。

「CAD 表 罫線設定」機能では、セルの枠線を太線・点線・二重線などに切り替えることができ、情報の区切りや強調にも役立ちます。また、「CAD 表 フォント設定」を使って文字の大きさや色を統一すれば、全体的に見やすく、整理された印象の表を作成することが可能です。

複数の図面にまたがって同じ形式の表を利用する場合は、「CAD 表スタイル設定」でテンプレート化しておくと、毎回設定し直す手間が省けて非常に便利です。こうしたカスタマイズによって、表の編集作業が効率的になるだけでなく、図面全体のデザインや社内ルールの統一にもつながります。

4. 表機能の効率的な活用方法

CADにおける表（テーブル）機能を単に「情報を並べるツール」として使うのではなく、情報整理や作業の省力化、さらに他ツールとの連携による拡張的な活用へとステップアップすることで、設計業務の効率は飛躍的に向上します。

とくにCAD初心者の場合、最初は基本的な表の作成・編集をしっかり習得することが第一ですが、その先には、より便利で実務に直結する応用的な使い方が数多く存在します。本章では、そうした表機能を用いた情報整理のテクニックや、Excelとの連携による実務効率化の方法について、具体例を交えながら分かりやすく解説していきます。

これらの機能をうまく活用すれば、「CAD 初心者ガイド」として学ぶべき内容を一歩進めて、中級者レベルの使いこなしへとつなげることができます。業務全体の質を高めるヒントにもなりますので、ぜひ参考にしてみてください。

4.1 表を活用した情報の整理

表を使って図面上の情報を効率よく整理するためには、まず最初に「どのような情報を一覧化したいのか」を明確にすることが重要です。目的がはっきりすれば、表の構造やレイアウトも自然と整理しやすくなります。

たとえば、「CAD 表 数式」を活用すれば、部品の単価や数量から合計金額を自動で計算させることができ、入力ミスや計算ミスのリスクを大幅に低減できます。こうした自動計算の設定は、数量管理やコスト算出など、設計や購買の現場で非常に重宝されます。

また、表の構成を考える際には、「タイトル行」「ヘッダー行」「データ行」といった要素ごとにスタイルを設定して、視覚的に分かりやすい形に整えるのがポイントです。たとえば、タイトル行は太字＋背景色付き、ヘッダー行はセル中央揃えなど、視認性と整然さを重視して設計しましょう。

このように表の構成を工夫することで、チームの誰が見ても一目で内容が理解できる表が完成します。とくに複数人で設計を進める場合や、他部署との情報共有が必要な場面では、このような配慮が作業効率を大きく左右します。

さらに、「CAD データ管理」を効率化する観点からも、表の内容やレイアウトは定期的に見直すことが大切です。業務の変更や設計仕様の見直しがあった際に、過去の表をそのまま流用するのではなく、必要に応じて更新していくことで、図面の品質と整合性を維持できます。

このように、ただ情報を入力するだけでなく、「いかに見やすく・正確に・修正しやすく整理するか」という視点を持って表を活用することで、図面の完成度が格段に向上し、後々の作業でも大きな助けになります。

4.2 Excelとの連携

設計業務では、図面だけでなく、表計算ソフトであるExcelと連携して情報を一元管理することが一般的になりつつあります。たとえば、材料や部品の在庫情報、発注リスト、見積書などをExcelで管理し、それをCAD図面に反映させることで、業務全体の効率と正確性を大幅に高めることができます。

このとき便利なのが、AutoCADに備わっている「データリンク機能」です。「AutoCAD 表挿入」から「データリンク」を設定することで、Excelファイルの特定のセル範囲をCADの表にリンクし、元データが更新された場合に、CAD上の表も自動で反映される仕組みが構築できます。

たとえば、Excelで部品在庫の数量を変更すると、その内容が自動的に図面内の表にも反映されるため、二重入力の手間が省けるだけでなく、入力ミスや確認漏れを防ぐ効果もあります。「CAD 表 自動更新」の活用によって、プロジェクト全体の情報共有や進行管理もよりスムーズになります。

このような自動連携機能は、特に大規模プロジェクトや頻繁に情報が更新される業務で効果を発揮します。毎回手動で更新していた情報を自動で取り込めるようになることで、作業時間を大幅に短縮できるだけでなく、正確性も大きく向上します。

ただし、こうした機能を利用する際にはいくつか注意点もあります。まず、使用しているCADソフトやバージョンによっては、Excelとの連携に制限がある場合があるため、事前に対応状況を確認しておくことが必要です。また、リンク先のExcelファイルを移動したり名前を変更すると、リンクが切れてしまう恐れがあるため、ファイルの保存場所や名前は安定して管理することが大切です。

実際の業務では、社内の運用ルールとして「リンク用のExcelファイルは共有フォルダに保管する」「ファイル名の変更は禁止する」などのルールを設けておくと、こうしたトラブルを未然に防ぐことができます。

このように、Excelとの連携をうまく取り入れることで、CADの表機能は単なる図面の付属物ではなく、業務全体を統括する情報管理のハブとして活用できるようになります。初めは少し設定に手間取るかもしれませんが、一度仕組みを作ってしまえば、以降の作業が格段にスムーズになるはずです。

5. 実務での表機能の応用例

CADに搭載された表（テーブル）機能は、単に図面に情報を並べるだけのツールではありません。業務のさまざまな場面で、設計作業を支える強力な情報整理ツールとして活用することができます。とくに部品の数量や型番、仕様などを扱う設計や製造の現場では、「CAD 表 数量表」や「CAD 表 部品リスト」といった形での活用が非常に有効です。

これらの表をうまく利用することで、必要な材料の管理や発注作業が効率化されるだけでなく、プロジェクトの進行状況やコスト管理においても大きな力を発揮します。また、部署間や外注先との情報共有においても、正確に整理された表があることで、打ち合わせや資料のやり取りがスムーズに進むようになります。

この章では、CADの表機能を活用して実務上のさまざまな場面で役立てるための代表的な例と、それによって実現される業務改善の具体的なイメージをわかりやすくご紹介していきます。

5.1 部品リストと数量表の作成

機械設計や建築設計など、CADを活用した業務では、多種多様な部品や材料を扱う場面が頻繁にあります。そうした場面で欠かせないのが、部品情報をまとめた表の作成です。「CAD 表 部品リスト」や「数量表」を活用することで、図面内に部品名、材質、型番、数量などを一覧表示し、必要な情報を整理整頓して表示できます。

たとえば、設計段階で使用する部品をすべて表にまとめておけば、製造や調達の担当者が図面から直接情報を取得できるため、別途資料を作成する手間が省けます。さらに、購買部門との連携もスムーズになり、在庫の過不足や発注ミスを防止することにもつながります。

また、図面上で数量が変動するような場面でも、「AutoCAD 表 編集コマンド」を利用すれば、該当のセルだけをピンポイントで修正できるため、表全体を描き直す必要はありません。加えて、数量の合計や小計を別セルに表示させることで、計算の自動化も可能になります。こうした設定を行えば、コスト計算や数量チェックの精度も高まり、結果としてプロジェクト全体の進行がスムーズになります。

加えて、部品リストを図面の中に明示しておくことは、設計者だけでなく、現場作業者にとっても大きなメリットとなります。正確で視認性の高い情報が図面に含まれていれば、施工ミスや伝達ミスを防ぐことができ、現場での対応もより円滑に進みます。こうした工夫は、信頼性の高い図面作成につながり、クライアントとの商談やプロジェクトの打ち合わせ時にも効果を発揮します。

5.2 業務改善と情報管理

建設業や製造業では、扱う情報が非常に多く、管理が煩雑になりやすいため、情報の見える化や整理整頓が特に重要になります。こうした業務の中で、CADの表機能は単なる設計支援ツールではなく、業務全体の品質と効率を向上させる仕組みとしても活用できます。

たとえば、施工手順や安全確認項目、材料の取り扱い注意点などを「CAD 表 施工要領表」として図面に載せておくことで、現場での作業ミスや抜け漏れを未然に防ぐことができます。このように、設計図面の中に業務手順や管理項目を盛り込むことで、社内だけでなく協力会社との連携も円滑に進み、業務全体の信頼性が高まります。

さらに、設計変更や仕様変更が発生した際にも、表機能は非常に有効です。表が単なる文字列の集合ではなく、「CAD 表 オブジェクト」として管理されていれば、変更箇所を一括で更新できるため、修正作業の手間を大きく削減できます。これにより、更新ミスや旧データの混在といったトラブルも回避しやすくなります。

たとえば、ある製品の設計が変更され、それに伴って使用部品が変更になった場合、対象となる表の行だけを修正すればよく、図面全体を編集し直す必要がなくなるのです。特に、複数の図面にまたがって共通の情報を使っている場合には、この利便性は非常に大きく、業務のスピードと正確性を両立できます。

このように、表機能をただ「作る」だけではなく、業務の流れや設計プロセス全体を意識して活用することで、CADは単なる図面作成ツールから、業務改善を支えるプラットフォームへと進化していきます。表の挿入・編集という一見シンプルな操作が、実は設計業務全体の質を左右する重要な要素であることを、ぜひ覚えておいてください。

6. 初心者がつまずきやすいポイントと解決法

CADで表（テーブル）機能を使い始めたばかりの方にとって、操作の途中で「うまくいかない」「思った通りに表示されない」といったつまずきやすいポイントに出会うことは少なくありません。とくに、初期設定が適切でない場合や、表示スケール・レイヤー設定などを見落としてしまうと、思わぬエラーや操作不能に陥ることがあります。

しかし、これらの問題は原因と対処法を知っておけば、すぐに解決できるものがほとんどです。ここでは、初心者が実際によく直面する具体的なトラブルとその解決策を詳しく解説するとともに、表操作をスムーズに進めるためのテクニックやちょっとした工夫も併せてご紹介します。

少しの工夫でストレスなく操作できるようになり、業務効率も格段にアップしますので、ぜひ参考にしてみてください。

6.1 よくある問題とその対処法

まずは、CADの表操作で初心者がつまずきやすい代表的なエラーと、その解決方法をケース別に整理してみましょう。

ケース① 表が正しく表示されない、または挿入できない

これは最もよくあるトラブルの一つです。原因としては、以下のようなものが考えられます

表を挿入したレイヤー（画層）が非表示やロック状態になっている

表の挿入スケールが極端に小さく、画面上で確認できない位置に配置された

表挿入時のクリック座標が意図しない位置になっている

解決策としては、まずレイヤープロパティを確認し、「表用の専用レイヤー」を作成してその上に表を配置することが有効です。また、適切な図面スケールに設定し直したうえで、再度表を挿入すると、正しく表示されやすくなります。

ケース② 文字サイズが大きすぎる、あるいは小さすぎる

文字のサイズ感が図面と合っていないと、非常に見づらい表になってしまいます。これは、図面全体のスケール設定と、表のフォント設定が一致していないことが主な原因です。

対処法としては、「CAD 表 フォント設定」やセルの高さ・幅の設定画面で、フォントサイズを図面のスケールに合わせて調整しましょう。特に、AutoCADでは「注釈尺度（Annotation Scale）」の影響もあるため、現在設定されている尺度も必ずチェックしてください。

ケース③ 表が編集できない、または反応しない

表のセルをクリックしても入力ができない場合、次のような理由が考えられます：

表オブジェクトがロックされている

表が外部参照（Xref）として読み込まれているため直接編集できない

Excelとのリンク設定が競合している

この場合は、まず表を右クリックして編集モードに入れるかどうかを確認しましょう。また、プロパティパレットでロック状態を解除する、リンク元のExcelファイルが閉じていることを確認するなどの対応が有効です。

6.2 表操作のコツとテクニック

上記のようなトラブルを回避しながら快適に作業を進めるには、いくつかのちょっとしたコツやテクニックを取り入れると非常に効果的です。

コツ① 必要な範囲だけをセル単位で操作する

表全体を選択して動かすのではなく、目的のセルだけを選択して操作する習慣をつけることで、無駄な編集を減らせます。たとえば、数量だけを修正したいときは、対象セルをクリックして直接編集するようにしましょう。

コツ② 「CAD 表 操作ガイド」などを活用して新機能を試す

CADソフトのバージョンアップによって、新しい表機能や改良が加えられていることがあります。「CAD 表 数式」や「CAD 表 ブロックリンク」などの便利な機能がある場合は、操作ガイドやチュートリアルを参考にしながら積極的に試してみると、作業の幅が広がります。

コツ③ 表スタイルを定期的に見直す

業務の変更や社内のレイアウトルールが変わった場合、既存の表スタイルが合わなくなることがあります。そのため、「CAD 表スタイル設定」機能を使って、定期的にフォントや罫線、色の統一ルールを見直すようにしましょう。スタイルをテンプレート化しておけば、複数の図面に適用する際にも便利です。

こうしたコツを意識しながら作業を行うことで、表機能を使った操作がスムーズになり、設計作業そのものも快適に進められるようになります。とくに初心者のうちは、焦らず段階的に慣れていくことが重要です。

7. まとめと次のステップ

本記事では、CADにおける表（テーブル）機能の基礎から応用までを幅広く取り上げ、実務での活用法や初心者が直面しやすいトラブルとその対処法に至るまで、体系的に解説してきました。表機能をしっかりと理解し活用できるようになることで、図面上の情報整理が非常にスムーズになり、必要な修正や更新作業の手間を大きく省けるようになります。さらに、部品リストや数量表、施工要領書などの重要な情報を明確に図面内に組み込むことができるようになるため、チーム内の情報共有や作業の正確性が格段に向上し、結果として設計業務全体の品質やスピードが大きく改善されます。

また、基本的な操作をマスターしたあとは、数式を使った自動計算や、外部のExcelデータと連携するデータリンク機能、さらには表スタイルのテンプレート化による作業標準の確立など、より高度な機能にも挑戦することで、CADを業務の情報管理ツールとして一段と進化させることができます。こうした応用的な機能を取り入れることで、設計だけでなく購買管理やコスト算出、現場への情報伝達まで、さまざまな業務領域において表機能が強い武器となるのです。

そして、表の操作方法やスタイル設定を自分なりにカスタマイズし、社内のルールに合った形で運用できるようになれば、作図業務の再現性や効率はさらに高まります。日々進化するCADソフトウェアの機能を上手に取り入れつつ、自分の業務に適した活用スタイルを模索していくことが、今後ますます重要になるでしょう。最新の操作ガイドやプラグイン情報にも常に目を向けながら、実務に役立つテクニックを着実に取り入れていくことで、図面作成だけにとどまらない幅広い設計支援ツールとしてCAD表機能を活用できるようになります。

表機能を自在に扱えるようになれば、作業効率の向上はもちろん、チームへの貢献度や設計者としての信頼性も大きく向上します。ぜひ本記事の内容を参考に、実際のプロジェクトに活かしながら、自分なりの表活用術を育てていってください。CAD表機能の可能性は無限です。どうぞ楽しみながら、日々の業務に取り入れてみてください。
