AutoCADで図面が見やすくなる！文字スタイルの設定と実践テクニック
1. はじめに
AutoCADで図面を作成する際、文字スタイルを意識するだけで図面の見やすさは大きく変わります。
読みづらい文字があると、重要な情報を正しく伝えるのに時間がかかったり、誤解を招いたりする恐れもあります。
そこで本記事では、AutoCADの文字スタイルの基本から設定方法、実務に役立つテクニックまでを、初心者の方にもわかりやすく解説していきます。
図面の見た目を整えるだけでなく、作業効率や伝達力も高められるのが文字スタイルの魅力です。
この記事を通じて、「読みやすく統一感のある図面」を作るための具体的な知識と操作方法を身につけましょう。
2. AutoCAD文字スタイルの基礎知識

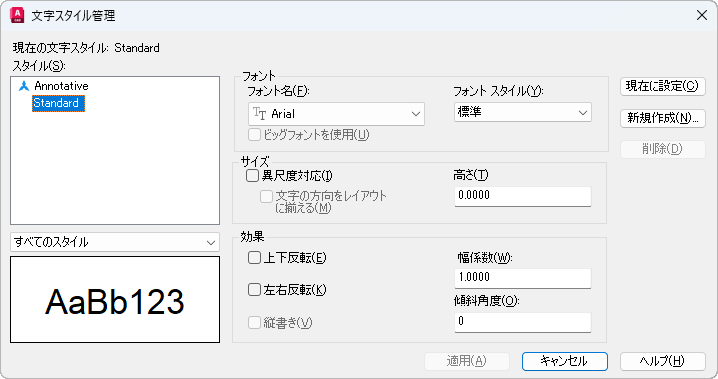

引用：https://help.autodesk.com/view/ACD/2026/JPN/?guid=GUID-B1B38199-5329-4FF8-A4CE-1403B53A63F3
まずは、AutoCADにおける「文字スタイル」についての基本をしっかり押さえておきましょう。
文字スタイルとは、図面内で使用する文字のフォント・サイズ・幅係数・傾斜角度といった見た目の要素を一括して管理できる機能のことです。
この文字スタイルの仕組みを理解することが、見やすく整ったAutoCAD図面を作るための第一歩になります。
図面内の文字がバラバラの設定になっていると、読みづらいだけでなく、図面全体に不統一な印象を与えてしまうことがあります。
特にチームで作図を行う場合には、フォントやサイズの統一、SHXフォントとTrueTypeフォントの使い分けなどを、事前にスタイル設定として共有しておくと、後々のトラブルを防ぐことができます。
そのため、図面を作り始める際には、まずメインで使用する文字スタイルを整えておくことをおすすめします。
2.1 文字スタイルとは？
文字スタイルとは、たとえば「フォント＝Arial」「文字高さ＝2.5」「幅係数＝1.0」「傾斜角度＝0度」など、文字の見た目に関するパラメータをまとめて管理するための設定です。
文字スタイルをあらかじめきちんと作っておけば、同じ図面内で文字の統一感を保ちながら表現できるため、後から修正が必要になっても効率的に対応できます。
もし文字スタイルを使わず、すべての文字を個別に設定していると、フォントやサイズにバラつきが出てしまい、結果として見にくく、分かりづらい図面になってしまう可能性があります。
さらに、外部から受け取った図面を開いた際に、文字化けが起こるリスクも高まります。これは、使用されているフォントがローカル環境に存在しない場合などに発生します。
図面を見る相手は、設計者だけでなく施工者、発注者などさまざまです。だからこそ、誰が見ても理解しやすい図面にするために、統一された文字スタイルは非常に重要な役割を果たします。
2.2 フォントの種類と選び方
AutoCADで使用できるフォントには、大きく分けて「TrueTypeフォント」と「SHXフォント」の2種類があります。
TrueTypeフォント（TTF）は、Windowsのアプリケーションなどでも広く使われている形式で、たとえば「MS ゴシック」や「丸ゴシック」など、見慣れた文字が多く含まれています。
このフォントは環境による文字化けが起きにくく、図面を共有する際にも安心して使用できるのが特長です。
一方、SHXフォントはAutoCAD専用の形式で、読み込みが軽く、図面の表示や処理速度が速いという利点があります。線的な表現が中心のため、視認性にはややクセがあるものの、動作が軽いことから大規模な図面やCAD処理に最適とされます。
フォントを選ぶ際は、実際に印刷した際に読みやすいかどうかを基準にするのが重要です。特に日本語表記がある場合は、使用するフォントがOSに標準搭載されているかどうかを事前に確認しておくことで、文字化けを防ぐことができます。
また、フォントは単体ではなく、文字サイズや幅係数との相性も考慮することが大切です。見やすさと作業性の両立を意識して選ぶことで、より快適に作図を進めることができます。
2.3 文字スタイルの重要性
AutoCADで見やすく分かりやすい図面を作るために、文字スタイルは欠かせない要素です。
なぜなら、図面中の説明文や寸法値といった文字情報が読みづらいと、図形そのものの意味も正しく伝わらなくなるからです。
文字スタイルを適切に使って統一することで、図面に一貫性が生まれ、プロジェクト全体の視認性や整合性も大幅に向上します。
たとえば、寸法用と注釈用で異なる文字スタイルを設定しておくと、情報の種類を視覚的に区別できるため、図面を読む人が内容をすぐに理解しやすくなります。
また、AutoCADの文字スタイルをあらかじめテンプレート化しておけば、新しい図面を作成する際にも同じ設定をスムーズに適用でき、作業効率の向上や品質の安定化にもつながります。
このように、文字スタイルは単なる「見た目」の設定にとどまらず、図面全体の伝達力やチーム作業の効率にも大きな影響を与える重要な要素なのです。
3. 文字スタイルの設定方法
ここからは、実際にAutoCADで文字スタイルを設定する方法を見ていきましょう。
設定方法を理解しておけば、図面間での統一感を保つことができるだけでなく、作業の効率化やミスの削減にもつながります。
文字スタイルの設定でよく使用されるのが、「文字スタイル管理」ダイアログと呼ばれる画面です。
この画面では、フォントや文字の高さ、幅係数、傾斜角度など、スタイルに関するさまざまな設定をまとめて行うことができます。
初心者の方は、まずこの画面の使い方をしっかり理解することが大切です。
設定を1か所で一括管理できるため、作業を進めるうちに図面全体が整いやすくなるというメリットがあります。
また、一度作成した文字スタイルは、文字の大きさや見た目をすばやく調整したいときに非常に便利です。
ここでは、基本となる設定手順を3つのステップに分けて、具体的にわかりやすく解説していきます。
3.1 スタイル管理ダイアログの開き方
AutoCADで文字スタイルを管理する際にまず使うのが、「文字スタイル管理」ダイアログです。
この画面を開くには、2つの方法があります。
1つ目は、リボンメニューからアクセスする方法です。画面上部の「注釈」タブをクリックし、そこにある「文字スタイル」または「スタイル管理」と書かれたアイコンを選択すると、スタイル管理ダイアログが表示されます。
2つ目は、コマンドラインから「STYLE」と入力する方法です。コマンドラインに「STYLE」と入力してEnterを押すだけで、同じ管理画面が開きます。
このダイアログでは、新しい文字スタイルを作成したり、既存のスタイルを編集したりすることが可能です。図面の文字に一貫性を持たせるための出発点とも言える操作画面です。
初心者の方は、まずこのスタイル管理画面を開くことに慣れ、表示される各項目にどんな意味があるのかを一通り確認してみましょう。
特に、フォントや高さ、幅係数の設定が図面の見やすさにどう影響するかを実際に触りながら覚えていくと理解が深まります。
3.2 新規文字スタイルの作成

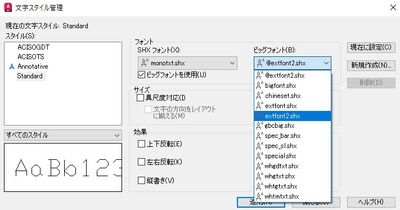

引用：https://help.autodesk.com/view/ACD/2026/JPN/?guid=GUID-1ED81E98-6463-4574-875F-183C8280C4AC
スタイル管理ダイアログを開くと、「Standard」などの既存の文字スタイルが一覧で表示されているはずです。
新しく文字スタイルを作成したいときは、「新規作成」ボタン（AutoCADのバージョンによって表記が異なることもあります）をクリックし、わかりやすい名前を付けてください。
たとえば、寸法用には「DIM_○○」、注釈用には「NOTE_○○」といった名前をつけておくと、後で見分けやすくなります。
スタイル名を用途に応じて整理しておくと、チームでの作業や図面の修正時にも混乱が起きにくくなります。
続いて、フォントを選び、文字の高さ、幅係数、傾斜角度などを設定します。ここでの文字高さは固定値にするか、個別設定にするかをよく考えてから決めましょう。印刷時にどれくらいのサイズ感が適切かを事前に想定しておくと、後からのトラブルを避けやすくなります。
このように、文字スタイルを新規作成する際は、使用目的・印刷サイズ・フォントの可読性などを意識しながら設定することがポイントです。
3.3 既存スタイルの編集と削除
すでに存在する文字スタイルを編集したい場合は、スタイル管理ダイアログで対象のスタイルを選択し、フォントや文字高さ、幅係数などを必要に応じて変更します。
このとき注意すべき点は、スタイルに変更を加えると、そのスタイルが適用されているすべての文字に一括で反映されるという点です。意図せず図面全体の文字が変わってしまうことがあるため、変更前にはバックアップを取るか、新しいスタイルとしてコピーしておくと安心です。
また、不要な文字スタイルを削除することもできます。複数人で図面を作成していたり、外部から受け取った図面には、使用していないスタイルが多数含まれていることも珍しくありません。
削除はダイアログ内の「削除」ボタンを押すだけですが、そのスタイルが図面内のどこかで使用されている場合には削除できません。このような場合は、該当する文字を別のスタイルに変更してから再度削除を試みてください。
こうした操作を覚えておくと、AutoCADでの文字スタイル管理がよりスムーズになり、図面全体をすっきり整理することができます。
4. 実践テクニック：見やすい図面を作るためのコツ
ここからは、文字スタイルをさらに効果的に活用し、図面の見やすさを向上させるための実践的なコツをご紹介します。
図面のレイアウトは現場やプロジェクトによって異なりますが、基本となる考え方や注意点を押さえておくことで、あらゆるケースに対応しやすくなります。
特に、「文字サイズ」や「幅係数」などは、図面の視認性を左右する非常に重要な要素です。意識して調整することで、開いた瞬間に情報が読み取りやすい図面に仕上がります。
さらに、色の使い分けや特殊文字（記号）の活用など、細かな工夫を取り入れることで、ただ読みやすいだけでなく、視覚的にも整理された印象を与えることができます。
以下では、目的別のスタイル使い分け、配置とサイズ調整の工夫、色と特殊記号の活用という3つの観点から、実践的なテクニックを具体的に解説していきます。
4.1 目的別文字スタイルの使い分け
AutoCADでは、用途に応じて文字スタイルを使い分けることが図面の完成度を高めるうえで非常に重要です。
たとえば、「寸法記入用」のスタイルには、やや太めで大きめのフォントを使うことで視認性を高め、「注釈用」のスタイルには、少し控えめなサイズのフォントを使うことで、情報の優先度に応じた視覚的なメリハリをつけることができます。
また、「図面タイトル」や「枠内の情報表示」には、それ専用のスタイルを用意し、文字の高さやフォント種類、色などを変えることで、図面全体の印象がグッと引き締まります。
操作方法としては、スタイル管理画面で新しい文字スタイルを作成し、用途ごとに異なる設定（フォント、サイズ、色、幅係数など）を割り当てます。
このようにして目的別にスタイルを使い分けておけば、情報の分類が明確になり、図面を読む人が内容を素早く把握できるようになります。
さらに、一度作成したスタイルを再利用すれば、修正時にも一括で変更できるため、作業効率も格段に上がります。スタイルの使い分けは、見た目の整理だけでなく、修正や共有のしやすさにもつながる実用的な手法です。
4.2 文字の配置とサイズ調整

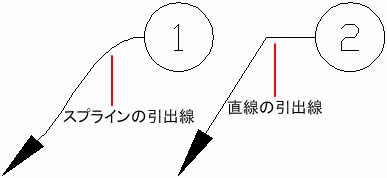

引用：https://help.autodesk.com/view/ACD/2026/JPN/?guid=GUID-8E2FF7CD-1DF9-49F8-AA10-A614C7E63F68
図面を作成する際、特に注意が必要なのが文字の配置とサイズ感です。
線が密集している場所に注釈を入れると、文字が重なったり、読みづらくなったりすることがあります。そういった場合には、引き出し線を使って注釈位置をずらすなど、見やすさを保つ工夫が効果的です。
また、AutoCADで文字サイズを設定する際は、画面上の見た目だけでなく、印刷したときにどう見えるかを意識することが大切です。モニターではちょうど良く見えても、印刷すると小さすぎて読めないということはよくあります。
文字サイズの目安としては、印刷時に2mm〜3mm程度の大きさで見えるように設定すると、読みやすくなることが多いです。これを基準に、文字高さをスケールや用紙サイズに応じて調整するのが良いでしょう。
さらに、異なる縮尺のビューポートを使用する場合は、「注釈スケール」機能を活用するのがおすすめです。これにより、同じ注釈でも異なる尺度の中で適切な大きさで表示できるため、図面全体の統一感と可読性が保たれます。
こうした文字配置とサイズ調整の工夫を取り入れることで、図面を読む人がストレスなく情報を理解できる環境を作ることができます。
4.3 色と特殊文字の活用
図面をすべて白黒で作成しても問題はありませんが、強調したい情報がある場合には色を取り入れることで視認性を高めることができます。
たとえば、寸法文字は青、注釈は緑、タイトルは赤など、用途ごとに色を使い分けると、図面の構造が視覚的にわかりやすくなります。
AutoCADでは、印刷スタイルを使って出力時にモノクロ変換することができるため、画面上はカラーで表示し、印刷時は白黒に統一するという使い分けも可能です。
このような色分けルールは、テンプレートファイル（DWT）に設定しておくことで、プロジェクト内での統一を図ることができ、チーム全体の作業効率も向上します。
また、角度記号（°）や直径記号（⌀）などの特殊文字を活用することで、情報の表現力を高めることができます。
SHXフォントやTrueTypeフォントには、それぞれ使える記号の種類が異なるため、よく使う記号のコードやショートカットを覚えておくと、作業がスムーズに進みます。
このように、色と特殊文字をうまく活用することで、図面に視覚的なメリハリをつけつつ、情報の伝達力を高めることが可能になります。
5. よくあるトラブルとその対策
文字スタイルをきちんと設定していても、作業環境の違いや外部の図面ファイルを取り込んだ際などに、思わぬトラブルが発生することがあります。
たとえば、使用しているフォントが別のPCにインストールされていない場合には文字化けや表示崩れが起こり、印刷時に文字のサイズが不自然になるといったことも起きがちです。
特に、複数人で図面を共有して作業する場合や、他社から受け取ったデータを編集するようなケースでは、文字スタイルにまつわる問題が顕在化しやすくなります。
ここでは、そうしたよくあるトラブルの具体例と、それぞれの対処法についてわかりやすく解説します。
トラブルを未然に防ぐためには、AutoCADのスタイル共有機能やDesignCenterの活用による統一化も非常に効果的です。現場で実際に起きやすい問題を確認しながら、スムーズに対応できるようにしておきましょう。
5.1 フォントの互換性と文字化け
AutoCADで図面を開いたときに「文字がすべて□（四角）で表示される」「本来のフォントと違う形で表示されている」といった文字化けが起こる原因の多くは、使用されているフォントが他のPCにインストールされていないことにあります。
特にTrueTypeフォントはWindows標準以外のものを使用していると、受け取った側の環境にフォントが存在しない場合に置き換え表示されてしまうため注意が必要です。
SHXフォントの場合は、フォントファイル（.shx）を一緒に渡せば問題なく表示されることが多いため、TrueTypeよりも環境依存が少ない傾向にあります。
こうした文字化けを防ぐには、プロジェクト開始時に使用フォントを統一し、共通フォルダなどに保存しておくのが有効です。図面ファイルを共有する際には、必要なフォントファイルも一緒に送るよう、社内でルール化しておくと安心です。
また、AutoCADではフォントが見つからない場合、自動的に代替フォントで表示されるため、文字の位置や寸法が崩れることもあります。そのようなときは、「STYLE」コマンドを使用して、正しいフォントを再設定し、見た目を修正してください。
このように、フォントの互換性に注意しながらスタイルを設定・管理することが、図面の品質を保つためには欠かせません。
5.2 印刷時の文字サイズ問題
作図中の画面では問題なく見えていたのに、いざ印刷してみると文字が小さすぎて読めなかったり、逆に大きすぎて図面からはみ出してしまったりすることがあります。
これは、表示と印刷時の縮尺や文字高さ設定が一致していないことによる典型的なトラブルです。
たとえば、画面上では「文字高さ2.5」と設定してちょうどよく見えていたとしても、それを縮尺1/100で印刷すると、実際の文字サイズは非常に小さくなってしまいます。
このような事態を防ぐには、印刷時にどのくらいの大きさで見せたいかを先に想定して、文字高さを調整しておくことが重要です。一般的には、A3用紙に印刷する場合、文字の高さは最終的に2mm〜3mm程度になるように設計するのが目安とされています。
また、複数の縮尺が混在する図面では、AutoCADの注釈尺度機能を活用するのが効果的です。これにより、同じ注釈スタイルでもビューポートごとの縮尺に応じて適切なサイズで表示されるため、図面全体のバランスと可読性が保たれます。
このように、文字の大きさは「見た目」だけでなく「印刷結果」を意識して設定することで、見やすく整った図面を作成することができます。
5.3 スタイルの統一と共有のポイント
複数人で作業をするプロジェクトでは、文字スタイルをバラバラに設定してしまうと、図面の印象が不統一になったり、作業の手戻りが増えたりする原因になります。
こうした事態を避けるためには、プロジェクト全体であらかじめ統一された文字スタイルを用意しておくことが非常に重要です。
その方法としては、まず必要なスタイルを定義し、それらを含んだテンプレートファイル（.dwt）を作成して全員で共有するのが効果的です。
さらに、既存の図面からスタイルを取り込みたいときは、AutoCADのDesignCenter機能を使うと便利です。これを使えば、他の図面から文字スタイルだけを簡単にコピーできるため、スタイルの再利用や横展開がスムーズに行えます。
また、チーム全体で「スタイル名の命名ルール」や「使用するフォントの種類」を決めておくと、作業の引き継ぎや修正の際に混乱を防ぐことができます。
このように、スタイルの統一と共有には、テンプレートの活用・命名ルールの整備・DesignCenterの活用といった複数の方法があり、図面品質の安定化と業務効率の向上につながります。
6. まとめ：図面の品質向上と効率化
AutoCADで図面を作成する際、文字スタイルを正しく設定することは、見た目を整えるだけでなく、図面全体の品質や伝達力を大きく高める鍵となります。
本記事では、文字スタイルの基礎知識から設定手順、実務で役立つ使い方やトラブルの対処法までを一通りご紹介してきました。
文字スタイルをあらかじめ整えておけば、図面の可読性が向上し、作業効率も改善され、チーム内での情報共有もスムーズになります。
とくに、フォントやサイズ、スタイルの使い分けを意識することで、読みやすく、情報の優先順位がわかりやすい図面を描くことができます。
また、スタイルをテンプレート化して共有することで、プロジェクト全体の統一感を保ち、誰が見ても伝わりやすい図面づくりを実現できるようになります。
AutoCADの操作に慣れてきた方も、初心者の方も、今一度「文字の見せ方」に目を向けてみてください。
ちょっとした設定の工夫で、あなたの図面はよりプロフェッショナルに、そして相手にしっかり伝わるものに変わるはずです。
ぜひ今回の内容を参考に、文字スタイルを味方につけて、見やすく美しい図面づくりを実践してみてください。
