プロジェクト目標に応じたBIM Object活用ガイド—効果的な選択と設定方法

はじめに

BIM（Building Information Modeling）オブジェクトは、建築プロジェクトの設計、施工、運用管理を効率化するために必要な要素です。ファミリは建物の形状や属性情報をデジタルデータとして表現し、プロジェクトの各段階で活用されます。とりわけBIMobjectは、これらのファミリを無料で提供するプラットフォームで、設計ソフトや建築プロジェクトの効率化に強力なサポートを提供しています。

この記事は、ファミリの選択と設定がプロジェクトの成功にどのように影響を与えるかを探り、具体的な活用方法を示します。プロジェクトの目標に応じたファミリの選び方を整理し、具体的な活用事例を通じて理解を深めることを目的としています。設計から施工までの各段階で、どのようにファミリを効果的に活用できるかを解説していきます。

プロジェクト目標の明確化

プロジェクトを成功させるためには、何を目指すのか、その目標をはっきりさせておくことが大切です。たとえば、建物の設計に重点を置くのか、施工段階での効率化を狙うのかによって、必要な情報や活用するファミリ（BIMオブジェクト）が異なります。

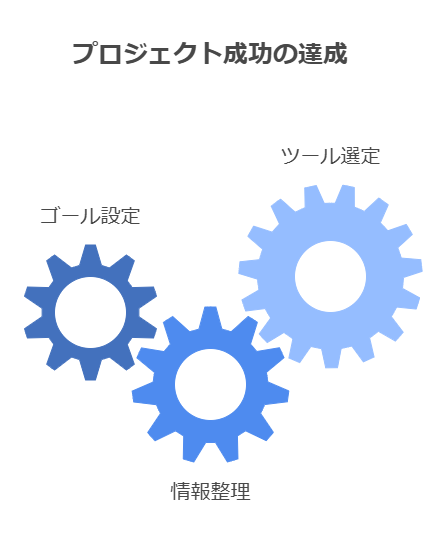

まずは次のようなポイントを考えてみましょう。

• プロジェクトのゴールを設定する: どんな成果を得たいのかを具体的に描きます。例として、「施工現場での干渉チェックを徹底したい」「エネルギー効率のシミュレーションを行いたい」などです。
• 必要な情報を整理する: 目標を達成するために、どのようなデータやファミリが必要かをリストアップします。
• 使うツールやフォーマットを決める: プロジェクトの規模や用途に合わせて、ソフトウェアやフォーマットの互換性を確認します。

これらを考慮しておくことで、どんなファミリを準備すればよいか、どの段階でどの情報が必要なのかが明確になります。また、目標が明確であれば、効率的にプロジェクトを進められるだけでなく、不要な修正やトラブルを防ぐことができます。

たとえば、干渉チェックを正確に行いたい場合は、形状データの詳細度が高いファミリが必要です。一方で、ファシリティマネジメントでの活用を重視する場合は、属性情報を充実させることが重要です。

目標をしっかりと設定し、それに合ったファミリを選ぶことで、プロジェクト全体の効率を大幅に向上させることが期待できます。

ファミリの選択基準

使用するファミリの選択は重要な要素です。適切なファミリを選ぶことで、設計や施工の効率を高め、最終的な成果物の品質を向上させることができます。この章では、ファミリ選択の基準を以下の3つの観点から詳しく説明します。

形状データの要件

形状データの詳細度（LOD: Level of Development）は、プロジェクトの進行段階や目的に応じて決定する必要があります。たとえば、設計段階では概略的な形状で十分な場合もあれば、施工段階ではより詳細な形状が求められることもあります。
ポイントは以下の通りです：

• LODの調整: プロジェクトの段階に応じて、LOD100（概略レベル）からLOD400（施工詳細レベル）を選択します。これにより、過剰なデータ量を抑えつつ、必要な情報を確保できます。
• ファイルサイズの最適化: 過剰なディテールを削減し、プロジェクト全体のパフォーマンスを向上させることが重要です。
• 設計意図の正確な伝達: 必要な箇所だけに詳細を持たせ、設計意図を明確に示します。

属性情報の要件

ファミリには、形状だけでなく、材料や技術仕様、コスト情報、さらにはメンテナンス情報など、さまざまな属性情報を含めることができます。これらの情報を適切に設定することで、設計・施工プロセス全体をスムーズに進めることが可能になります。

• コスト情報: 材料費や施工費の見積もりに必要な情報を正確に入力します。これにより、予算管理が容易になります。
• 材料情報: 設計段階での検討や施工後の維持管理で役立つため、詳細に設定します。
• 使用目的に合わせたカスタマイズ: 施設管理を重視する場合は、耐久性やメンテナンス頻度のデータも追加すると効果的です。

互換性の確認

使用するBIMソフトウェアとの互換性は、ファミリ選択において避けて通れないポイントです。異なるソフトウェア間でのスムーズなデータ連携を実現するには、以下を確認してください。

• IFC対応: オープンフォーマットのIFC（Industry Foundation Classes）に対応しているファミリを選ぶと、異なるプラットフォーム間でのデータ共有が容易になります。
• 標準化: ファミリの命名規則やデータ構造が統一されていることで、プロジェクトメンバー全体の作業効率が向上します。
• テストの実施: 実際の設計データにファミリを適用し、問題がないかを事前に確認します。

ファミリの設定と最適化

選択したファミリをよりよく活用するには、適切な設定と最適化が欠かせません。このプロセスを通じて、設計や施工の精度を高め、無駄を削減することが可能です。以下では、具体的な設定や最適化のポイントについて詳しく解説します。

パラメータ設定

ファミリのパラメータ設定は、プロジェクトごとの固有の要件に合わせて調整する必要があります。適切に設定されたパラメータは、設計から施工、さらに運用管理まで一貫して役立ちます。

• 共有パラメータの活用: プロジェクト全体で一貫性を保つために、共有パラメータを使用します。これにより、異なるチーム間でのデータ整合性が向上します。
• 計算式の設定: パラメータ間で計算式を設定することで、自動化された数値計算が可能になります。たとえば、窓面積や使用材料量を自動計算することで、設計の効率化が期待できます。
• 柔軟な変更対応: 設計変更が生じた場合でも、パラメータを適切に設定しておけば迅速に対応できます。

表示設定

ファミリの表示設定は、プロジェクト内のさまざまなビュー（2D図面や3Dモデルなど）で、必要な情報を正確に伝えるために重要です。

• ビューごとの表示レベル: 設計段階では大まかな形状、施工段階では詳細な形状を表示するように設定します。これにより、各フェーズで必要な情報だけを効率的に利用できます。
• アノテーションの適用: 必要なラベルや寸法線を設定し、設計意図が伝わりやすい図面を作成します。たとえば、壁厚や材質情報を明記することで、施工チームとの円滑な連携が可能になります。
• 2Dと3Dの使い分け: 2D表現で詳細な設計図を作成しつつ、3Dモデルを活用して空間的な理解を促します。

最適化の手法

ファミリを効率的に活用するためには、最適化の手法も重要です。以下のポイントを意識することで、プロジェクト全体の作業効率をさらに高めることができます。

• ファイルサイズの削減: 必要以上に詳細なデータを削除し、動作が重くならないようにします。
• 不要データの整理: 使用されていないパラメータや重複データを削除することで、データの管理が容易になります。
• 標準テンプレートの作成: よく使用するファミリをテンプレート化し、プロジェクトごとのカスタマイズを最小限に抑えます。

効率的な運用のためのヒント

ファミリをプロジェクトで効果的に活用するためには、日々の運用を効率化する工夫が欠かせません。適切な管理と工夫を取り入れることで、作業時間の短縮やエラーの削減が期待できます。この章では、運用を効率化するための具体的なヒントを紹介します。

ライブラリ管理

ファミリのライブラリを適切に管理することは、効率的なプロジェクト運営の鍵です。ライブラリが整備されていないと、ファミリの検索や共有が煩雑になり、作業効率が低下します。以下のポイントを参考にしてください。

• 社内標準の整備: ファミリの命名規則やパラメータ設定を標準化します。これにより、チーム全体で一貫性を保つことができます。
• バージョン管理: ファミリの更新履歴を記録し、最新バージョンを常に使用できるようにします。古いバージョンの使用を防ぐために、適切なアクセス管理を行いましょう。
• 検索性の向上: 使用頻度が高いファミリをカテゴリ別に分類し、簡単に検索できるようにします。タグやキーワードを活用することで、必要なファミリを迅速に見つけることができます。

作業効率の向上

日常の作業を効率化するためには、ファミリの操作性や活用方法を工夫することが重要です。

• テンプレートの活用: プロジェクトごとにファミリを一から作成するのではなく、標準的なテンプレートを用意しておきます。これにより、作業開始時の準備がスムーズになります。
• ショートカットの設定: よく使用する操作をショートカットキーに割り当てることで、作業時間を短縮できます。
• 自動化の導入: 定型作業をスクリプトやマクロで自動化することで、ヒューマンエラーを防ぎつつ効率を向上させます。たとえば、DynamoやPythonスクリプトを使用して、ファミリの一括編集やパラメータ設定を自動化することが可能です。

チーム内の知識共有

効率的な運用のためには、チーム内での知識共有も重要です。全員が同じ知識とスキルを持つことで、作業効率をさらに高めることができます。

• トレーニングの実施: 新しいメンバーや技術更新に対応するために、定期的なトレーニングを実施します。
• ドキュメント化: ファミリの使用方法やベストプラクティスをドキュメント化して共有します。これにより、誰でも簡単に運用方法を理解できます。
• フィードバックの収集: 実際の運用で得られた課題や改善点を収集し、ライブラリや運用ルールに反映します。

まとめ

プロジェクトを成功に導くためには、ファミリの選択、設定、運用における効率化が欠かせません。本記事では、プロジェクトの目標を明確にし、それに基づいて適切なファミリを選び、設定を最適化する方法を解説しました。さらに、品質管理や効率的な運用のための具体的なヒントも紹介しました。

まず、プロジェクトの規模や目的に応じて必要なファミリの特性や属性を見極めることが重要です。目標が明確であれば、無駄を省きながら設計や施工の効率を向上させることができます。形状データや属性情報、ソフトウェアとの互換性といった選択基準に基づいて、最適なファミリを選ぶことで、プロジェクト全体のパフォーマンスを高めることができます。

選んだファミリは、適切なパラメータ設定や表示設定を行い、不要なデータを整理することで、プロジェクトの柔軟性と運用効率をさらに向上させることが可能です。また、モデルチェックやデータ整合性の確認を通じてエラーやミスを防ぎ、信頼性の高い成果物を実現することができます。

ファミリの活用を最大化するには、日常の作業を効率化する工夫も重要です。ライブラリを整備し、テンプレートやショートカット、自動化ツールを活用することで、作業時間を短縮し、エラーを減らすことができます。さらに、チーム内での知識共有を進めることで、メンバー全員が同じスキルと知識を持つ環境を整えることができます。

ファミリは、設計、施工、運用のすべての段階で重要な役割を果たします。適切に管理し活用することで、プロジェクト全体の生産性を大幅に向上させることができるでしょう。今回紹介したポイントを参考に、より効果的なファミリ活用を実現してください。
