BricsCAD|ハッチングパターンをカスタマイズ!編集・追加・作成方法と簡単なやり方も

今回は、BricsCADのハッチングパターンのカスタマイズ方法についてご紹介します。
BricsCADには、100種類以上のハッチングパターンが準備されています。
既存のハッチングパターンは、角度や線色を編集して使うことができます。また、新しいハッチングパターンを作成して、追加することもできます。
2D図面を見やすくするハッチングパターンをカスタマイズして、図面の美しさと作業効率を上げていきましょう。

この記事を読むと以下の3つのことがわかります

①BricsCADのハッチングパターンをカスタマイズする方法
②BricsCADのハッチングパターンを追加・編集する方法
③BricsCADのハッチングパターンを作成する方法

BricsCADのハッチングパターンをカスタマイズする

BricsCADのハッチングは、3種類あります。(*1)
3種類のうち、「ユーザー定義」を使うと、ハッチングパターンが簡単にカスタマイズできます。

1 「ホーム」タブから、「ハッチング」アイコンをクリックします。

引用:BricsCAD

2 「ハッチングとグラデーション」ダイアログが開きます。
「ハッチング」タブを選択します。

「パターン」枠内の、「種類」のドロップボックスをクリックします。
「ユーザー定義」を選択します。

引用:BricsCAD

3 各項目を変更して、ハッチングパターンをカスタマイズしましょう。

引用:BricsCAD
1 「角度」のドロップボックスから、ハッチングの角度を選択します。任意の角度を入力することもできます。
2 「色」と「背景」から、ハッチングの線色と、背景色を選択します。
3 「間隔」に、ハッチングの線の間隔を入力します。線が密集して見づらい場合は、間隔を大きくして調整しましょう。
4 「クロスハッチング」チェックボックスにチェックを入れると、交差したハッチングパターンが作成できます。

4 各項目の設定ができたら、ハッチングを実行します。

「境界」枠内から、「境界図形を選択」をクリックします。

引用:BricsCAD

「ハッチングとグラデーション」ダイアログが一回消えます。
ハッチングしたい図形を左クリックします。
右クリックで決定します。

引用:BricsCAD

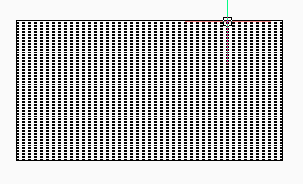

ハッチングパターンが仮置きされます。
このとき、破線に見えても実行後は直線で表示されます。

5 「ハッチングとグラデーション」ダイアログが開きます。
図面を確認しながら、各項目を変更することもできます。

これで、「OK」をクリックすると、ハッチングが完了です。

引用:BricsCAD

カスタマイズしたハッチングパターンの使い方

BricsCADでは、「ユーザー定義」のハッチングパターンはその時限りの使用となり、パターンの保存はできません。(*2)
ユーザー定義でカスタマイズしたハッチングパターンは、「プロパティを継承」を使うと、何度も使うことができます。

1 「ホーム」タブから、「ハッチング」アイコンをクリックします。

引用:BricsCAD

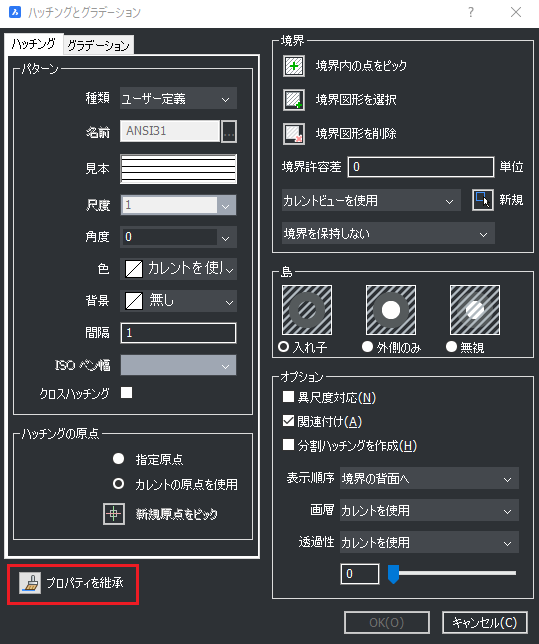

2 「ハッチングとグラデーション」ダイアログが開きます。
「プロパティを継承」アイコンをクリックします。

引用:BricsCAD

「ハッチングとグラデーション」ダイアログが一回消えます。
図面上で、使いたいハッチングパターンをクリックします。

3 「ハッチングとグラデーション」ダイアログに戻ります。
これで、図面上のハッチングパターンを継承することができました。
継承したハッチングパターンを使っていきましょう。

このように、「プロパティを継承」を使うと、図面上のハッチングパターンの種類がわからない場合でも、同じハッチングパターンを継承して使うことができます。

BricsCADのハッチングパターンを追加・編集する方法

BricsCADのハッチングパターンは、ツールパレットに追加できます。(*3)
ツールパレットに追加したハッチングパターンは、角度や線色を編集して、ツールパレットに保存することができます。
ここでは、ハッチングパターンを追加・編集する方法をご紹介します。

ツールパレットにハッチングパターンを追加する

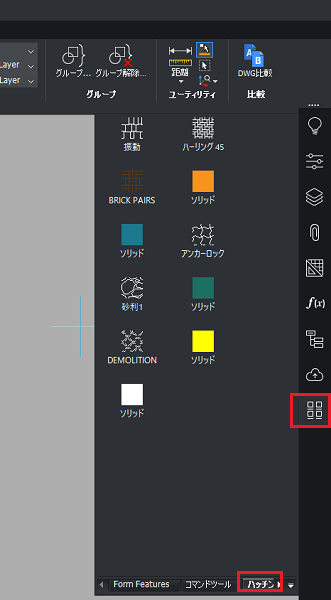

1 サイドパネルから、「ツールパレット」をクリックします。
「ハッチング」タブをクリックします。

引用:BricsCAD

2 「ホーム」タブから、「ハッチング」アイコンをクリックします。

引用:BricsCAD

3 「ハッチングとグラデーション」ダイアログが開きます。
「ハッチング」タブを選択します。

「パターン」枠内の、「種類」ドロップボックスをクリックします。
「カスタム」または「定義済み」を選択して、ツールパレットに保存したいハッチングパターンを選択しましょう。

ツールパレットに保存できるのは、「カスタム」と「定義済み」のハッチングパターンのみです。

引用:BricsCAD

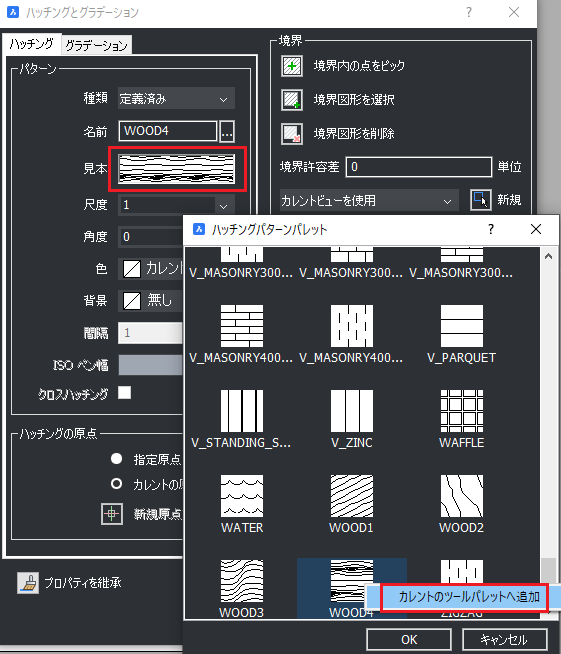

4 ハッチングパターンを選択したら、「見本」のサンプル画像をクリックします。
「ハッチングパターンパレット」ダイアログが開きます。

ツールパレットに保存したいハッチングパターンを、右クリックします。
「カレントのツールパレットへ追加」が表示されるので、クリックします。

引用:BricsCAD

これで、ツールパレットに、ハッチングパターンが追加できました。

ツールパレットのハッチングパターンをカスタマイズする

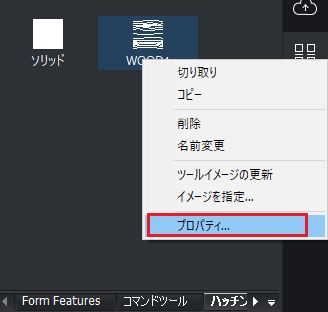

1 ツールパレットから、カスタマイズしたいハッチングパターンを、右クリックします。
メニューから、「プロパティ」を選択します。

引用:BricsCAD

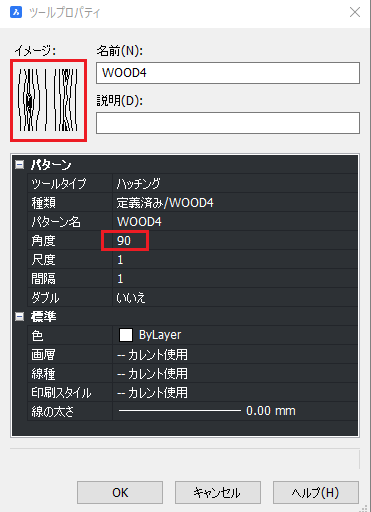

2 「ツールプロパティ」ダイアログが表示されます。
「角度」「間隔」「色」などの、各項目を編集することができます。

例えば、縦の木目模様のハッチングパターンを作成したい場合、「定義済み」のハッチングパターンから「WOOD4」を選択し、「角度」を「90」にすることで作成できます。

引用:BricsCAD

BricsCADのハッチングパターンを作成する方法

BricsCADのハッチングパターンは、自由に作成することができます。
ここでは、ハッチングパターンの作成方法と、作成したハッチングパターンの使い方についてご紹介します。

ハッチングパターンファイルを作成する

BricsCADのハッチングパターンは、テキストファイル(.pat)で作成します。(4) まず最初に、patファイルを保存する場所を確認しましょう。(5)

1 「管理」タブから、「設定」アイコンをクリックします。

引用:BricsCAD

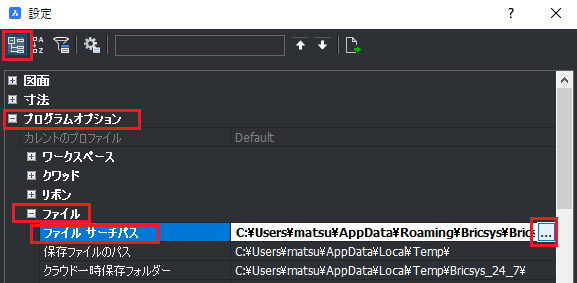

2 「ツールバー」アイコンをクリックします。
「プログラムオプション」から、「ファイル」をクリックします。
「ファイル サーチパス」の「…」をクリックします。(*6)

引用:BricsCAD

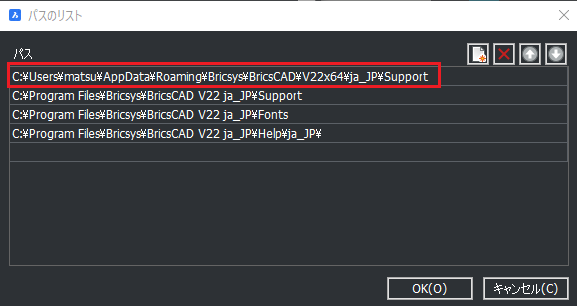

3 「パスのリスト」が表示されます。
ここで、サポートファイルの保存先を確認します。
右クリックでパスをコピーして、エクスプローラーからサポートフォルダを開きます。

引用:BricsCAD

4 サポートフォルダに、ハッチングパターンのテキストファイルを作成します。
右クリックでメニューを開き、「新規作成」から「テキストファイル」を選択します。

5 このテキストファイルに、ハッチングパターンを作成していきます。(*7)

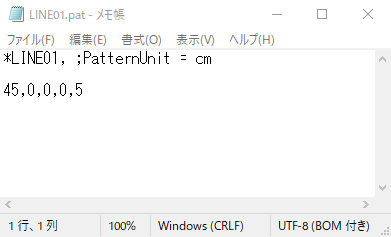

45度の角度で、0,0の座標から、5mm間隔のハッチングパターンを作成したい場合、次のように記述します。

ハッチングパターンの記述ルールはこちらです。

最初の行は*(アスタリスク)から始めます。31文字以内で、パターン名などを入力します。
次の行で、ハッチングパターンを指示します。線の角度、原点の座標、X軸の変位(破線の場合のみ指定)、Y軸の変位(ハッチングの線の間隔)の順に、カンマ区切りで記述します。

6 作成したら、「名前を付けて保存」します。
このとき、ファイルの拡張子を「.pat」にします。

これで、オリジナルのハッチングパターンファイルが作成できました。
素早く作成したい場合は、既定のハッチングパターンのファイルを参考にすると簡単です。

作成したハッチングパターンの使い方

作成したハッチングパターンを使ってみましょう。

1 「ホーム」タブから、「ハッチング」アイコンをクリックします。

引用:BricsCAD

3 「ハッチングとグラデーション」ダイアログが開きます。
「ハッチング」タブを選択します。

「パターン」枠内の、「種類」のドロップボックスをクリックします。
「カスタム」を選択します。

引用:BricsCAD

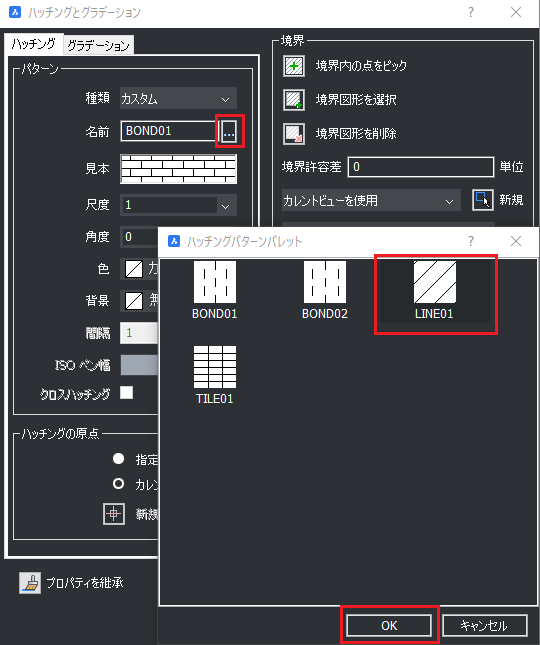

4 「名前」の「…」をクリックします。
「ハッチングパターンパレット」が表示されます。
作成したハッチングパターンファイルを選択して、「OK」をクリックします。

引用:BricsCAD

5 「境界」枠内から、「境界図形を選択」をクリックします。

引用:BricsCAD

「ハッチングとグラデーション」ダイアログが一回消えます。
ハッチングしたい図形をクリックします。

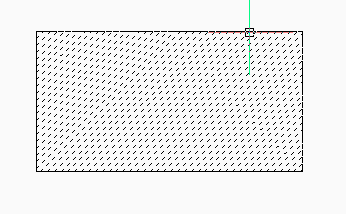

ハッチングが仮置きされます。
このとき、破線に見えても実行後には直線で表示されます。

引用:BricsCAD

6 ハッチングしたい箇所をすべて選択したら、右クリックします。
「ハッチングとグラデーション」ダイアログが開きます。
「OK」をクリックすると、ハッチングが実行されます。

引用:BricsCAD

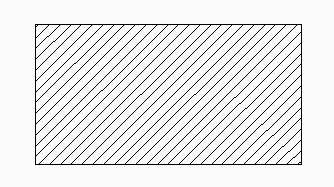

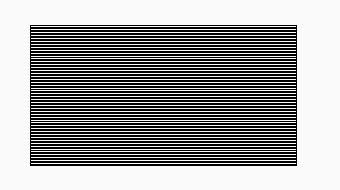

これで、作成したハッチングパターンが使用できました。

ハッチングパターンをカスタマイズしたい場合は、「ハッチングとグラデーション」ダイアログから編集できます。
または、上の項目でご紹介したように、ツールパレットに追加して編集することもできます。

まとめ

BricsCADのハッチングパターンをカスタマイズしたい場合、既存のパターンのカスタマイズからスタートすると簡単です。
ハッチングの角度を変えるだけでも見え方がガラッと変わるので、ぜひいろいろ試してみてください。
使いたいハッチングパターンがない場合は、テキストファイルで自作することもできます。書き方がわからないときは、既存のPATファイルを参考にしましょう。
ハッチングパターンをカスタマイズして、視認性の高い図面を作成しましょう。
