制御盤設計にCADを活用するメリットとは？おすすめツールと効率化のコツを徹底解説

2025.10.14

1. はじめに：制御盤設計とCADの関係とは？

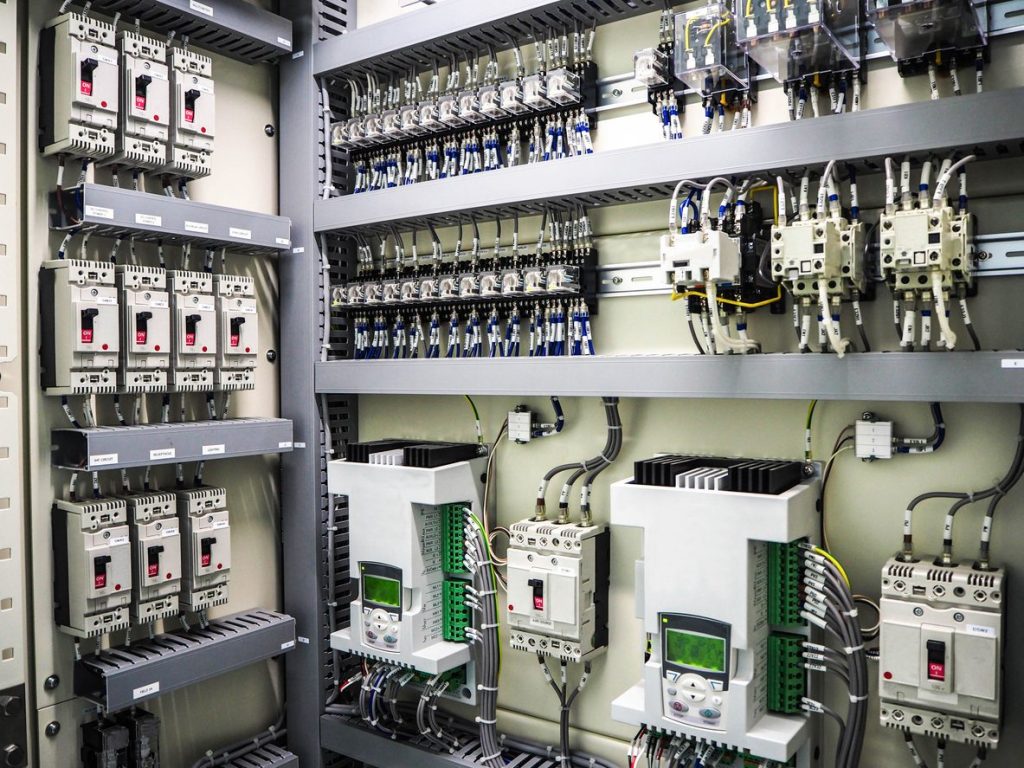

制御盤は、工場の生産ラインや設備における電気信号の制御・監視を行うための装置です。内部にはPLC（プログラマブルロジックコントローラ）やリレー、ブレーカーなどの各種機器が組み込まれ、配線図や回路図に基づいて配線・接続を行います。

制御盤設計では、部品の配置や配線の取り回しをどれだけ正確かつ効率的に行えるかが重要です。従来は手書きや簡易的な図面ソフトを使うこともありましたが、作図ミスや更新漏れが起きやすく、修正に手間がかかるという課題がありました。

近年では、制御盤設計でCAD（Computer-Aided Design）を活用する例が急増しています。特に電気専用の電気CADや2D CAD、3D CADを導入して設計のミス削減や設計効率化を図る企業が多いです。CAD ツールの導入により、部品リストの自動生成や配線リストの自動作成、変更履歴管理といった作業を簡略化できるほか、設計データの共有が円滑に進むようになります。

なぜCADがこれほど注目されるかといえば、設計者の作業スピード向上だけでなく、部門横断的なデータ共有や設計品質の標準化にも寄与するからです。DX（デジタルトランスフォーメーション）が進む中、制御盤設計ではデータ連携がますます重視されており、CAD活用は企業規模を問わず取り組むべき課題といえます。

2. 制御盤設計におけるCAD活用のメリット

制御盤設計でCADを利用するメリットは、作図効率の劇的な向上や設計ミス削減だけにとどまりません。さらに、部品リストや配線リストを瞬時に自動生成したり、データ共有を一元化したりといった多彩な恩恵を得ることができます。

特に電気CADやAutoCAD Electrical、SOLIDWORKS Electrical、Siemens NX Electrical Designといった専門ソフトは、制御盤設計で求められる機能を標準で備えています。接続先が多い制御回路でも、正確な部品リストがワンクリックで出力できるため、従来の手作業と比べて大幅に効率がアップします。

また、変更履歴の管理を徹底できる点も見逃せません。設計フェーズが進むにつれて変更が生じた場合、一部の図面情報を取り違えてしまうリスクはよくあります。しかしCADなら、自動的に変更箇所を追跡できる機能があるため、設計ミスに気づきやすいという大きなメリットを享受できます。

加えて、プロジェクトごとに標準化されたテンプレートや図面ルールを設定しておけば、チームのスキルギャップを埋めることにもつながります。以下では、制御盤設計におけるCAD活用の代表的なメリットを具体例とともに解説します。

2.1. 作図効率の向上と設計ミスの削減

CADを使う最大の利点は、繰り返し作業を大幅に減らせるところです。例えばAutoCAD Electricalなどの電気CADでは、よく使う部品のシンボルをテンプレート化し、配置をドラッグ＆ドロップで行えるようにしておけば、図面作成の時間が大幅に短縮できます。

また、昆虫を駆除するように、怪しい箇所を自動チェックする機能も搭載されています。端子と配線の結合不備や接続ミスを自動的に警告してくれるため、人間の見落としを減らしやすいです。さらに、BIM/CIM対応や換算情報が入った3D CADを導入すれば、配線空間の干渉チェックを行い、実際に組み立てる前に問題点を抽出して設計ミスを削減できます。

特に制御盤には多数の配線や機器が存在するため、手計算や手書きではヒューマンエラーが発生しがちです。CAD内蔵の自動検証機能を活用すれば、トラブルを未然に防ぎながら設計効率化を実現できるのです。

2.2. 部品リストと配線リストの自動生成

制御盤設計では、部品点数が多く、機器ごとに型番や仕様が異なるのが一般的です。これをExcelなどで管理していると、更新漏れや重複ミスが起きやすく、最終的に部品手配の段階で混乱してしまうことも少なくありません。

そこでCADを導入すると、図面が連動している形でCAD 部品リストが自動生成されます。例えばAutoCAD ElectricalやEPLAN Pro Panelなどの電気CADは、部品属性をひとつひとつ設定しておけば、ワンクリックでBOM（部品表）を整理可能です。配線リストについても同様で、どの端子からどの端子へ配線しているかが明確になるため、他部署への情報共有がスムーズになります。

このように、CAD 自動生成機能によって設計時間を節約できるだけでなく、注文漏れや実装ミスのリスクも減少します。その結果、設計効率化が進むとともに、現場への負荷も軽減できるというメリットを得られるのです。

2.3. データ共有と変更履歴の管理の容易さ

制御盤設計のプロジェクトでは、複数の部署が関わることが多いです。設計者だけでなく、購買担当や製造部門、施工管理など、さまざまな立場から図面の参照や修正依頼が飛び交っています。このとき、データ共有が適切でないと、古いバージョンを参照したり、改訂が上書きされてしまったりという混乱が起きることもあります。

CADを用いると、CAD バージョン管理システムと組み合わせて、変更履歴を自動的に残せます。誰がいつどの部分を修正したのかを記録・比較可能です。さらに、クラウド CADを導入すれば、離れた場所にいるチームメンバーともリアルタイムで同一データを共有し、誤差の少ないコミュニケーションを図れます。

こうした仕組みは特に大規模プロジェクトで威力を発揮しますが、小規模事業者にとっても導入コスト以上のメリットが期待できます。理由としては、交換や修正の手戻り率が抑えられ、最終的に問題解決までのプロセスを大幅に短縮できるからです。

3. 制御盤設計に適したCADソフトの種類と特徴

制御盤設計に用いられるCADには大きく分けて「2D CAD」「3D CAD」「クラウド・BIM/CIM対応型CAD」の三種類があります。設計者のスキルや業務範囲、会社の規模感によって適切なツールが異なるため、自社に合った製品を選ぶことが大切です。

2D CADは比較的導入しやすく、他部門との連携が取りやすいのが特徴です。AutoCAD Electricalや既存の電気CADソフトを使えば、図面作成の操作感に慣れた技術者が多いので導入時のスキルギャップを低減できるでしょう。

3D CADは、盤内レイアウトや空間干渉のチェックを立体的に行えるため、部品のレイアウト検討を正確に行いたい場合に有利です。EPLAN Pro PanelやSOLIDWORKS Electrical、Siemens NX Electrical Designなどは、3Dモデルを使った覚書や検討会がしやすいと好評です。

さらに、クラウド・BIM/CIM対応型のCADは、データをサーバ側に保存して常に最新版を共有する仕組みが整っており、リモートワークや複数拠点での設計にも対応しやすい強みがあります。以下では、それぞれの種類をもう少し掘り下げます。

3.1. 2D CADツールの選択

2D CADは最もよく用いられるタイプのCADです。AutoCAD Electricalや電気CAD全般は、2Dで図面を描きやすく、これまで手書き図面や一般的なCADに慣れてきた設計者でも扱いやすいことが利点です。

また、多くの企業で歴史的に2D CADファイルを資産として蓄積しているケースが散見されます。既存図面の流用や修正が容易なため、CAD 教育コストが比較的少なく済む点も魅力です。

特に、AutoCAD Electricalは設計ミス削減を実現する機能が数多く搭載されています。よくあるヒューマンエラーをチェックしながら作図ができるため、防ぎにくい配線の不備を目視だけでなくソフトウェアがサポートしてくれるわけです。まずは低コストで設計効率化を目指したい中堅技術者が導入を検討するには十分な機能を備えています。

3.2. 3D CADツールの選択

3D CADは制御盤内部を立体的にモデリングし、空間レイアウトや配線経路を可視化できるのが大きな魅力です。EPLAN Pro Panelは、盤内の3次元レイアウトをリアルに再現し、部品干渉チェックや放熱・配線経路のシミュレーションを行えます。

SOLIDWORKS ElectricalやSiemens NX Electrical Designなども機械設計の分野で高いシェアを持ち、電気回路の3D表示が可能です。例えばSOLIDWORKS Electricalでは、機械CADソフトであるSOLIDWORKSとの連携がスムーズで、メカと電気を一元的に管理できます。複雑な設備全体を扱う場合、3Dモデルによる予測が精度の高い盤設計につながります。

もっとも、3D CADの導入には操作習得のハードルがあるのも事実です。設計に3次元の思考を取り入れる訓練が必要なため、CAD スキルギャップを埋める教育や導入コストもしっかり検討してください。しかし、将来的なDX化や先進的なシミュレーションに対応するには、非常に有力な選択肢となります。

3.3. クラウド・BIM/CIM対応型CAD

BIM/CIM対応とは、建設分野や土木分野などで用いられる情報モデルに対応していることを指し、盤だけでなく設備全体の統合管理を行う場合に有効です。制御盤設計においても、他部門とのデータ共有を重視するなら、この機能は大きな価値を持ちます。

さらに、クラウド型のCADなら、インターネット経由でファイルを共有し、設計者同士が同時に進捗を確認できます。オフィスや工場合わせた作業が増える中、テレワークや遠隔拠点からのアクセスを容易にする仕組みとしても注目されています。

クラウド CADの場合、ハードウェアスペックを意識する必要が少なく、常にソフトウェアが最新版に更新されるため、CAD バージョン管理に煩わされる機会も減ります。特に小規模事業者にとっては、イニシャルコストを抑えながら最新機能を使える利点が大きいといえるでしょう。

4. CAD導入時の課題と対策

いざ制御盤CADを導入しようとすると、予算や人材、社内フローなど、多角的な課題に直面します。企業によっては「CAD 教育に時間を割けない」「それでも高い設計効率化を期待している」といったジレンマもあるでしょう。ここでは、よく挙げられる導入時の課題や、その解決策を紹介します。

CAD ツールを導入するときに考慮すべき項目は、導入コストだけではありません。スキルギャップを埋めるための教育コストや、図面標準化のルール作り、既存図面の資産をどのように転用するかといった運用面の準備も重要です。

また、社内フロー整備も大きなポイントです。CADを導入しても旧来の手順が残ったままでは、沈滞したワークフローがボトルネックになり、期待するほど設計ミス削減が進まない可能性があります。ここでは課題を一つずつ分析し、具体的な対策に迫ります。

4.1. 導入コストと教育コスト

最初に課題となりやすいのが導入コストです。AutoCAD ElectricalやEPLAN Pro Panel、SOLIDWORKS Electricalといった主要なCADソフトは、ライセンス費用の負担がそれなりに大きいのが通例です。

その上、操作に慣れるためのCAD 教育コストや導入後の運用サポートも加わります。しかし、長期的な視点では、設計時間短縮や設計ミス削減が生み出すメリットはコストを上回る可能性が高いとされています。特に電気CADを用いて部品管理やRecap機能（過去データの再利用）を整備すれば、プロジェクト全体の効率化が大きく進む見込みです。

また、小規模事業者の場合は、クラウド型CADのサブスクリプションサービスを検討するのも得策です。初期費用を抑えつつ最新バージョンを常に利用できるため、資金繰りのリスクを少なく導入可能です。全体として、導入後の運用負荷まで見越した計画を立てることが重要です。

4.2. 設計者のスキルギャップと図面標準化

CADの操作に慣れている人とそうでない人との間に生じるスキルギャップは、プロジェクトの進行を妨げる要因の一つです。特にベテラン設計者が長年手書きや独自のワークフローで精度の高い図面を作成してきた場合、新しいシステムへ円滑に移行するためには、教育と理解促進が不可欠です。

また、CAD 図面標準化のルールが無ければ、個人ごとに異なる記法で描かれ、後から編集する際に混乱してしまいます。そのため、シンボルやレイヤー構成を社内全体で統一し、プロジェクトごとにテンプレートを使う習慣を根付かせるとよいでしょう。

図面標準化が進めば修正も容易になり、異なる人員間のデータ連携がスムーズにできます。導入初期は多少手間がかかるかもしれませんが、将来的な設計効率化には欠かせないステップです。

4.3. 社内フローの整備と導入効果の最大化

CADを使う際は、設計計画の段階から製造・品質管理・施工など、他部門とのコミュニケーション方法を整理しておく必要があります。例えば、CAD 社内フロー整備として、どのタイミングで図面をレビューするか、承認フローをどうするか、バージョン管理を誰が行うかを明文化しておくと、運用フェーズでの混乱が減ります。

導入効果を最大化するには、単にCADを入れて終わりではなく、使って終わった後のフィードバックや社内勉強会を取り入れることも重要です。設計者同士が活用ノウハウを共有するための情報交換会や、最新機能を知るためのセミナー参加などを推進してください。

このように、段階的に運用を見直し、現状のプロセスをアップデートしていけば、制御盤設計全般における効率アップが持続的に期待できるでしょう。

5. 制御盤CADを使った業務効率化のコツ

制御盤CADを活用し、業務全体を効率化するために押さえておきたいポイントがあります。導入しただけで満足してしまうと、十分に効果を引き出せないまま運用が続いてしまいがちです。そこで、具体的な運用テクニックを整理しておきましょう。

たとえば、部品データやテンプレートを整備しておくと、同じ回路を何度も設計し直す手間が省けます。さらに、マクロ機能を使って繰り返し行う処理を自動化すれば、設計者はクリエイティブな作業に集中できます。

標準化ルールの策定と運用も中長期的には欠かせません。チーム全体で同じ命名規則やファイル構造を使用することで、誰が担当しても同じクオリティの成果物を出しやすくなり、バージョン違いによる手戻りも防ぎやすくなるでしょう。

5.1. 部品データのライブラリ化

まずは、よく使う部品をライブラリとして登録し、属性情報を網羅的に管理することをおすすめします。モデル名や型番、寸法や定格電圧などを記録しておけば、設計段階での選別や部品手配が容易になります。特に電気CADには、この部品データを一括管理できる仕組みが標準搭載されているものが多いです。

ライブラリ化した部品を利用することで、手入力の回数が減り、CAD 配線リストの生成も正確に行えます。さらに、部品ライブラリを定期的に更新すれば、新しい部品や改訂のあった部品情報にもスムーズに対応できるようになります。

部品管理を徹底するのは手間がかかりますが、長期的にはCAD 業務効率化の要となる取り組みです。製造現場や購買部門との連携が必要になりますが、ここを最適化することで納期短縮やコスト削減にも寄与できます。

5.2. テンプレートとマクロの活用

制御盤設計において定番化された回路やアセンブリがあるなら、それをテンプレートとして登録しておきましょう。CAD テンプレートとして用意しておけば、過去の類似案件を参照する必要が激減し、作図量を削減できます。配線番号の自動付与や、配線ラベルの自動生成などもマクロを使えば一瞬です。

例えば、AutoCAD ElectricalやSOLIDWORKS Electricalでは、繰り返し行う処理をスクリプト化することが可能です。図面の初期設定やレイヤーの切り替えなど日々定型化された操作はマクロで一括実行できるため、半自動的に作図の下準備を完了できます。

導入直後は活用ノウハウがたまっていないかもしれませんが、プロジェクトを重ねるごとにマクロやテンプレートが充実してきます。その結果、日常の設計業務が驚くほどスムーズになり、さらなる設計効率化を感じられるはずです。

5.3. 標準化ルールの策定と運用

標準化ルールは、単純な命名規則から図面レイアウト、配線色分けのルールに至るまで、多岐にわたります。これらをチームで共有し、徹底的に守ることで、設計データの互換性や可読性が向上します。また、ソフトウェアの更新時や新しい設計者の着任時にも戸惑いを減らせる利点があります。

たとえば、各シンボルに共通ルールでロゴやサイズを設定し、必ず同じレイヤーに配置するように定めるだけでも、後々の確認や訂正作業の負担が軽くなります。さらに運用レベルで問題点が見つかった場合は、速やかにルールを改訂し、関係者に周知する仕組みづくりが必要です。

このように、標準化を進めると最初は面倒かもしれませんが、CAD 導入事例をみても、標準化ルールを設けて運用できている会社は長期的に高い設計効率を維持しています。今後も更新を続けながら、常に最適化を図ることが肝心です。

6. 【事例紹介】CAD導入で効率化に成功した制御盤設計現場

ここでは、実際に制御盤設計でCAD導入に成功した事例を簡単に紹介します。具体的な成功事例を知ることで、導入を検討する際のイメージが掴みやすくなるでしょう。

ある中堅企業では、2D CADがメインの手書き図面を用いた設計からAutoCAD Electricalへの切り替えを行い、設計時間が実に30％以上短縮できたといいます。過去プロジェクトのデータをテンプレート化し、類似する制御回路を転用できるようにしたことが大きな要因でした。

また、別の企業ではEPLAN Pro Panelを使って3Dモデルに基づく設計を行い、盤内部の配線最適化や熱対策を可視化して、試作段階の手戻りコストを削減しています。結果として納期が短縮され、生産ラインの稼働開始を予定より早めることに成功しました。

こうした事例を見ると、CAD 業務効率化のインパクトは一時的な時間短縮にとどまらず、全社的なコスト削減や顧客満足度の向上につながることがわかります。

6.1. 成功事例の紹介と分析

成功事例の背景には、ただソフトウェアを購入するだけでなく、CAD 教育を根気よく行い、設計ルールや社内フローを最適化した点が共通しています。特に、教育を軽視してしまうと、導入後に「使いこなしきれない」という状態になりがちなので要注意です。

上記の事例企業は、導入段階で持っていた「設計ミス削減が急務」「設計効率化を図りたい」という課題に対して、詳しいコンサルティングや社内勉強会を実施し、段階的にシステムを浸透させていったそうです。

また、各プロジェクトで生まれたナレッジを集約し、次の設計時に活かすという流れをきちんと組織化していました。これこそが、制御盤設計にCADを使い続ける上での成功の鍵といえます。

7. まとめ：制御盤設計におけるCAD活用の未来

制御盤設計においてCADを活用することは、今後さらに一般的になると考えられます。DXやデジタル技術の進展に伴い、設計プロセスの効率化と同時に、品質向上やイノベーションが期待されます。特に、AIを取り入れた自動配線や自動部品選定など、より高度な機能を備えるCAD ツールが増える見通しです。

また、BIM/CIM 対応のクラウド CADを利用すれば、設計プロセスの各ステージで生じるデータを統合し、リアルタイムで更新することが可能です。大企業のみならず、小規模事業者でも導入しやすいクラウド型サブスクリプションモデルが拡がっているため、設備投資面でのハードルも下がっています。

このように、これからの制御盤 CADは盤だけでなく設備全体、さらにはプロジェクト全体の最適化をサポートする存在になっていくでしょう。最後に、今後予想されるCADのトレンドと小規模事業者への影響についてさらに触れます。

7.1. 今後のCAD活用トレンドと小規模事業者への影響

今後は、AIを活用した設計支援機能や、クラウドを軸においたソリューションがさらに普及していくと考えられています。例えば、AIが回路合成を提案したり、自動的に最適なレイアウトを提示したりする技術が研究されています。これにより、経験を積んだ設計者でも見落とすようなポイントを機械がサポートしてくれるようになるでしょう。

小規模事業者にとっては、初期投資が大きな懸念でしたが、最近は有償の高機能製品はもちろん、月額課金やフリーの電気CADが充実してきたおかげで、コスト面での障壁が徐々に低下中です。さらに、クラウド環境が整備されていればパソコンのスペックに左右されにくく、導入ハードルも引き下げられます。

これらのトレンドを上手く活用し、社内フローや教育の仕組みを整備すれば、制御盤設計においてCADがもたらす恩恵はきわめて大きいといえます。ぜひ長期的な視点を持って導入を検討し、将来の競争力向上につなげてください。
