AutoCAD操作応用テクニック10選|脱・初心者のための実践ガイド

1. はじめに

AutoCADは、建築や機械設計など、さまざまな分野で使われている人気のCADソフトです。すでに基本的な操作に慣れている方でも、「もっと効率よく作図したい」「正確な図面を短時間で仕上げたい」と感じたことはありませんか?

そんなときに役立つのが、AutoCADの“応用的な操作”です。少しの工夫や設定の違いで、作図時間をぐっと短縮できたり、作図ミスを防げたりすることがあります。

この記事では、AutoCADの初心者を卒業し、次のステップへ進みたい方に向けて、実務でもすぐに使える応用テクニックをわかりやすく紹介します。

「脱・初心者」を目指すためには、単に操作を覚えるだけでなく、それをどう使えば仕事に役立つのかを理解することが大切です。ぜひ、ここで紹介するテクニックを一つひとつ実践しながら、AutoCADのスキルアップにつなげていきましょう。

2. AutoCAD応用テクニックの基礎知識

AutoCADにおける「応用操作」とは、単純な線の作図やオブジェクトの移動といった基本的な作業にとどまらず、より高度な機能を使って図面作成の効率と精度を高める操作を指します。これには、レイヤー管理や外部参照(Xref)といった実務に欠かせない機能の活用が含まれます。

応用テクニックを身につけることで、ただ作業が速くなるだけでなく、図面の正確さや完成度の向上にもつながります。AutoCADはプロフェッショナル向けの高機能CADソフトとして広く使われていますが、その真価を発揮するには、カスタマイズやマクロ登録、ショートカット設定などを活用する知識も重要になります。

この章では、なぜこうした応用操作が必要なのか、そしてそれを習得することで得られる具体的なメリットについて、わかりやすく解説していきます。これらの基礎を理解しておくことで、日々の作業効率が上がるだけでなく、プロジェクト全体の流れやAutoCADチュートリアルの活用もスムーズになるはずです。


2.1 なぜ「応用」が必要か?

AutoCADの基本的な操作だけでも、ある程度の図面を描くことは可能です。しかし、設計内容が複雑になったり、大規模なチームで作業を進めたりする場合には、基本操作だけでは対応しきれないことが多くなります。

例えば、オブジェクトスナップの設定が不十分だと、図形の微妙なズレが生じ、後から修正に時間がかかるといったトラブルにつながります。特に実務では「なんとなく合っている」では済まされないため、正確な位置合わせや整列が求められます。

このような状況を防ぐためにも、AutoCADの応用機能をきちんと使いこなすことが大切です。応用操作を理解し、状況に応じて使い分けることで、図面作成の品質が向上し、作業時間の短縮にもつながります。ただ操作を速くするだけではなく、作図の「精度」や「信頼性」を高める意味でも、応用力は非常に重要なのです。


2.2 応用テクニックを習得するメリット

AutoCADの応用操作を身につけると、まず最初に実感できるのが「繰り返し作業の削減」です。たとえば、ダイナミック入力や配列コマンドといった機能を活用することで、同じ動作を何度も繰り返す必要がなくなり、時間と手間を大きく節約できます。

また、作図ミスの防止にも大きな効果があります。レイヤー管理や注釈尺度の設定を適切に行えば、印刷時に図面のサイズがずれてしまうといったトラブルを未然に防げます。その結果、図面のクオリティが上がり、社内外での信頼性も高まります。

さらに、ブロック機能や外部参照(Xref)を活用すれば、チームでの分業や図面の更新がスムーズになります。情報の整合性を保ちながら作業を進めることができるため、大規模プロジェクトにも対応しやすくなります。

こうした応用テクニックを習得することで、作図作業そのものの質が上がり、AutoCADを「ただの作図ツール」ではなく「業務効率化ツール」として最大限に活かせるようになります。習得には少し時間がかかるかもしれませんが、それだけの価値が十分にあるスキルです。

3. 脱・初心者のための実践テクニック10選

ここからは、実務でもすぐに活用できる具体的な応用テクニックを10個ご紹介します。どれも、AutoCADのスキルアップに欠かせない重要な機能です。

最初は戸惑うこともあるかもしれませんが、画面構成や設定の変更に少しずつ慣れていけば、確実に作図の効率と精度が向上します。CADの操作技術をさらに伸ばして、日々の図面作成をもっとスムーズに進めたい方は、ぜひ一つずつ試してみてください。

一度にすべてを覚える必要はありません。自分の業務や目的に合ったものから始めて、少しずつ取り入れていくことで、着実に成果を実感できるはずです。必要に応じて、AutoCADの学習ガイドやチュートリアルを活用しながら、理解を深めていきましょう。


3.1 画層(レイヤー)の徹底活用と管理術

引用:https://help.autodesk.com/view/ARCHDESK/2025/JPN/?guid=GUID-04A427DC-85B3-4B90-AA84-6B0F5C017036

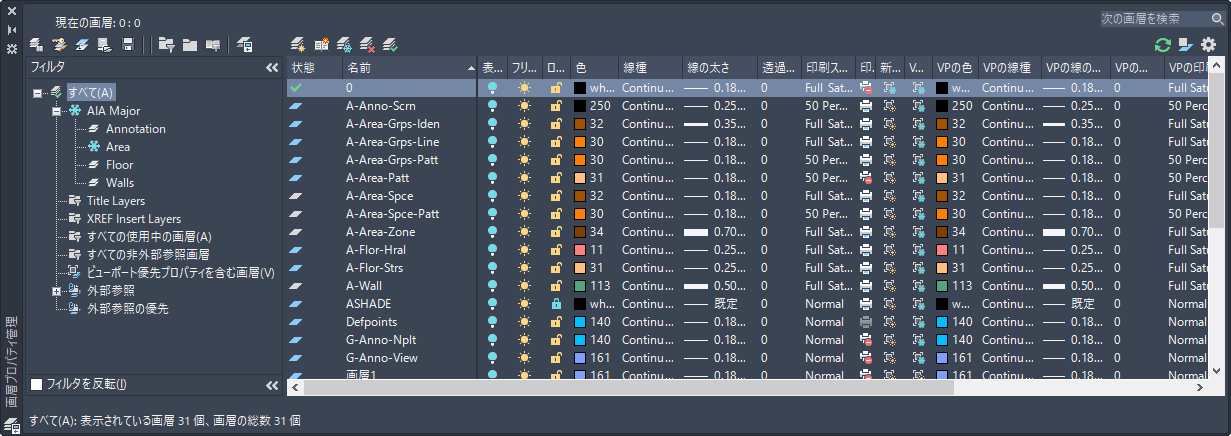

レイヤーは、AutoCADでの作図作業を効率よく、かつ整理された状態で行うために欠かせない機能です。用途ごとにレイヤーを分けておくことで、線の色や太さ、印刷設定などを一括で管理でき、図面全体の整合性がとれやすくなります。

たとえば、建築図面では「壁」「柱」「寸法線」などを別々のレイヤーに分けておくと、見やすく編集しやすい図面になります。間違ったレイヤーに描いてしまうと後の修正が面倒になるので、レイヤー名は内容に合ったわかりやすいものにしておくことが大切です。

さらに、レイヤー状態マネージャーを使えば、特定の表示パターンを保存して、ワンクリックで切り替えることも可能です。作業効率を高めるだけでなく、工程別の表示切り替えや印刷用のレイヤー設定にも役立ちます。レイヤーは図面全体を管理する“基盤”として、正しく使いこなしましょう。


3.2 ブロック機能による部品の効率化

引用:https://help.autodesk.com/view/ACDLT/2025/JPN/?guid=GUID-7410E7FB-3E0D-4411-B8F6-DBD59C71E87D

ブロック機能を使えば、よく使う部品や図形をあらかじめ登録しておき、何度でも再利用することができます。これにより、同じ図形を一から描く手間がなくなり、作図時間を大幅に短縮できます。

たとえば、ドアや窓、家具といった定型の図形は、ブロックに登録しておくと便利です。しかも、ブロックには属性情報を追加することもできるため、数量の集計や品番管理などにも活用できます。

さらに、ダイナミックブロックを使えば、サイズや向きをあとから変更することができるため、柔軟なレイアウト変更にも対応できます。こうしたブロック機能を活用することで、図面の整合性を保ちながら効率的に作図が進められます。


3.3 外部参照(XREF)を活用した複数人作業

引用:https://help.autodesk.com/view/ACD/2025/JPN/?guid=GUID-A987D2FF-45BD-474E-99C1-E6316A42F667

外部参照(Xref)は、他の図面ファイルを現在の図面にリンクして表示できる機能です。特に、複数人で作業する大規模なプロジェクトにおいて、Xrefは欠かせない存在です。

たとえば、共通のベース図を外部参照として設定し、各担当者が部分図を別ファイルで作成すれば、互いの作業を干渉させずに進めることができます。ベース図が更新されると、それにリンクする全ての図面に即時反映されるため、情報の整合性も保てます。

ただし、参照ファイルの保存場所によってはパスが切れることもあるため、相対パスと絶対パスの使い分けには注意が必要です。Xrefを使いこなすことで、チームでの効率的な図面管理と更新が可能になります。


3.4 ダイナミックブロックで汎用性を高める

引用:https://help.autodesk.com/view/ACDLT/2025/JPN/?guid=GUID-3C2FB982-3AF6-437B-987F-4EDF81EA0662

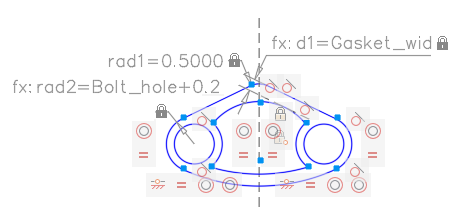

ダイナミックブロックは、通常のブロックにパラメータやアクションを加えることで、サイズ変更や回転といった動作をブロック単位で柔軟に行えるようにする機能です。

たとえば、ドアの開閉角度を変えたり、窓のサイズを調整したりといった操作が、図面上で簡単にできるようになります。また、ダイナミック入力と組み合わせることで、数値や角度をその場で設定しながら図形を配置できるため、作業効率が大きく向上します。

このように、一度設定しておけば何度でも使い回せる汎用性の高いブロックとして活用でき、繰り返し作業の手間も省けます。ダイナミックブロックは、初心者から中級者へのステップアップを後押ししてくれる頼もしいツールです。

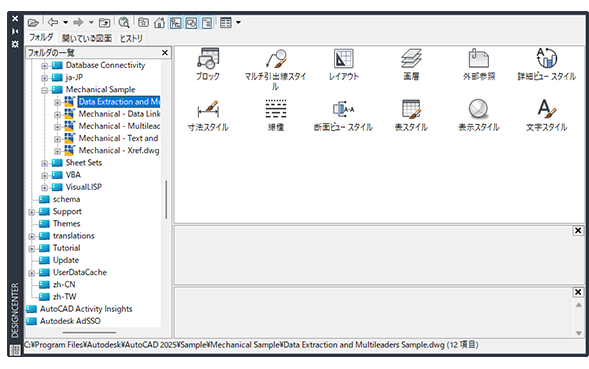

3.5 デザインセンター(DesignCenter)で資産を再利用

引用:https://help.autodesk.com/view/ACD/2025/JPN/?guid=GUID-B3071AE7-76BB-436C-9BAE-CC54CFBD4F96

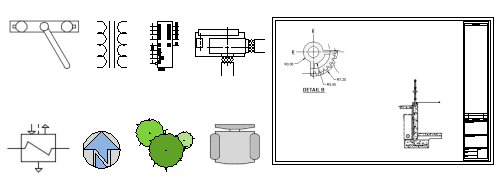

デザインセンター(DesignCenter)は、他の図面ファイルからブロック、レイヤー、寸法スタイルなどの要素を簡単にコピーできる便利な機能です。これを活用すれば、過去の図面資産を再利用することで作図作業を効率化できます。

たとえば、以前作成した図面に使われていたブロックやレイアウトを、現在の図面にドラッグ&ドロップで簡単に呼び出すことができます。テンプレートと組み合わせて使えば、会社やチームの標準スタイルを手軽に反映できます。

同じようなレイアウトを頻繁に使う業種やプロジェクトでは、DesignCenterの活用で大幅な時短が可能になります。蓄積された資産を上手に使うことで、図面の一貫性も保ちやすくなります。


3.6 データ抽出(データ書き出し)で集計作業を効率化

引用:https://help.autodesk.com/view/ACD/2025/JPN/?guid=GUID-B0D32260-45E3-4643-B574-7F6C31579B68

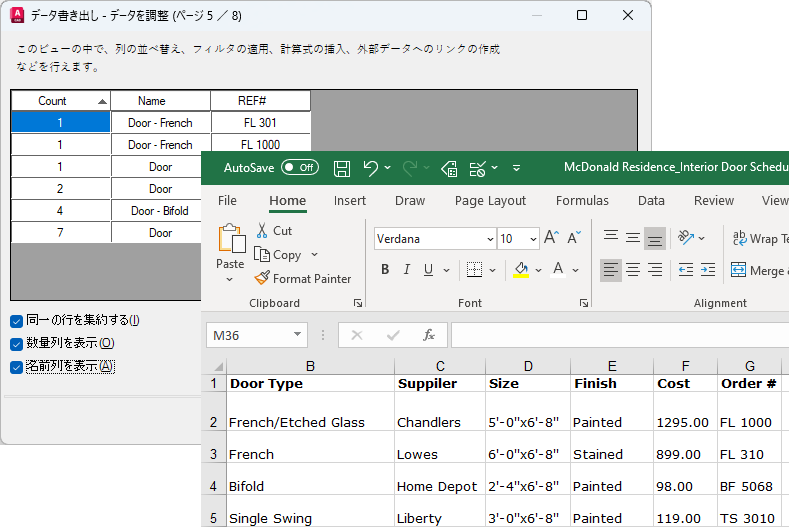

データ抽出(Data Extraction)は、図面内にあるブロックやオブジェクトの情報を一覧として書き出す機能です。これを使えば、部品数やサイズ、属性データをまとめてExcel形式などで出力できます。

たとえば、部品の数を自動的に集計したり、図面内の情報をもとに見積書や材料表を作成したりといった作業が簡単になります。属性付きブロックと組み合わせれば、より精度の高いデータ活用が可能です。

抽出テンプレートを作成しておけば、今後の図面でも繰り返し同じ条件でデータを取り出せるため、業務の標準化にもつながります。作図だけでなく、情報管理や業務連携の面でも役立つ重要な機能です。


3.7 マルチテキストとフィールド機能で自動更新

引用:https://help.autodesk.com/view/ACD/2025/JPN/?guid=GUID-1B3E8624-ED88-4409-AEA2-32836332AB27

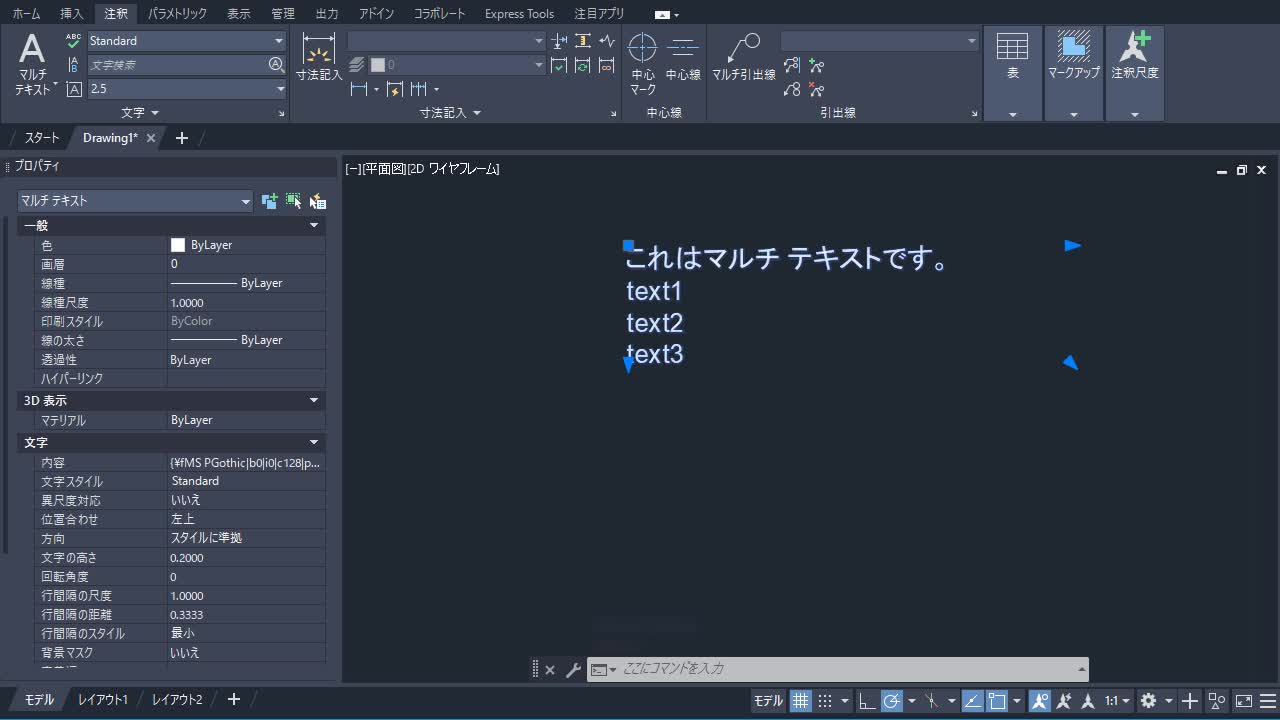

図面内にたくさんの文字情報を入力する場合は、マルチテキスト(MText)機能を活用することで、編集や書式の調整がしやすくなります。さらに、フィールド機能を併用することで、図面番号や日付などの情報を自動で更新できるようになります。

たとえば、図面ファイルの名前や作成日時をフィールドで設定しておけば、ファイルを保存し直すたびに最新の情報が自動で反映されるようになります。これにより、手動での修正ミスを防ぐことができ、図面の信頼性が向上します。

テキスト管理の効率化は、図面作成全体のスピードと正確さに直結します。現場での確認作業や提出書類の精度を高めるためにも、マルチテキストとフィールド機能は積極的に活用しましょう。

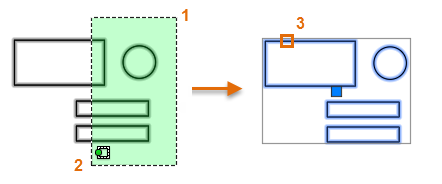

3.8 グループ化と選択セットの活用

引用:https://help.autodesk.com/view/ACD/2025/JPN/?guid=GUID-7E8521C8-B746-40CA-AF2F-39BD0F7AC9C2

複数のオブジェクトをまとめて作業したいときに便利なのが、グループ化と選択セットの機能です。グループ化を使うと、複数の要素を一時的にまとめて移動や編集ができるようになり、個別に選び直す手間を省けます。

一方、選択セットは、特定の条件に合ったオブジェクトだけを効率よく選択するための機能です。たとえば、同じレイヤーや線の色、線種でフィルタリングして選ぶことで、必要な部分だけをすばやく抽出できます。

グループ化と選択セットを使い分ければ、大量のオブジェクトがある図面でもスムーズに作業が進みます。編集ミスの防止や効率アップにつながる、実務で重宝するテクニックです。


3.9 カスタマイズ(CUI)で作業環境を最適化

引用:https://help.autodesk.com/view/ACD/2025/JPN/?guid=GUID-27573791-DCEE-4751-A18A-7E54E773BEF6

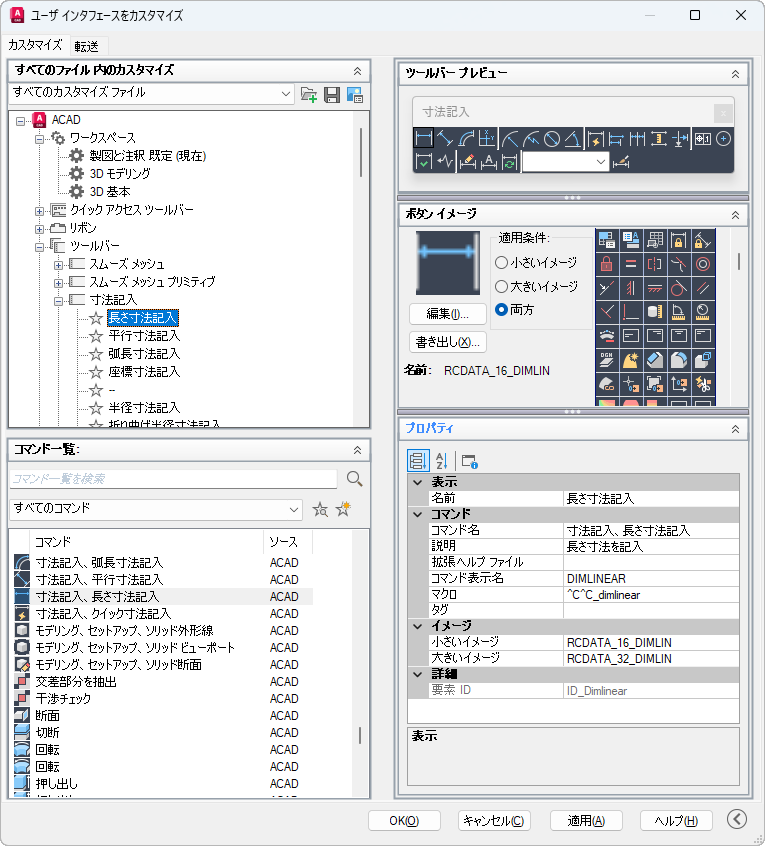

CUI(Customize User Interface)機能を使うと、AutoCADの作業画面を自分の好みに合わせて自由にカスタマイズできます。リボンやツールバー、メニューの構成を変更すれば、よく使うコマンドに素早くアクセスできるようになります。

さらに、ショートカットキーやコマンドエイリアスを設定すれば、頻繁に使う操作をキーボードだけで完結できるようになります。これにより、作図スピードが大きく向上し、集中力を保ったまま作業に取り組めます。

また、用途に応じて2D用や3D用など複数のワークスペースを作成すれば、作業の切り替えもスムーズです。カスタマイズは難しそうに見えますが、少しずつ試していくことで、自分にとって最適な作業環境が整っていきます。


3.10 アクションレコーダとスクリプトで反復作業を自動化

引用:https://help.autodesk.com/view/ACD/2025/JPN/?guid=GUID-8D38A466-DD1E-454C-9855-A78848BF1745

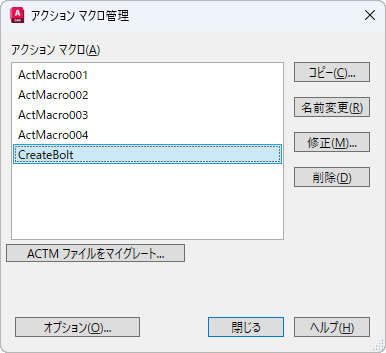

AutoCADには、同じ作業手順を何度も繰り返すときに便利な自動化機能があります。その一つが「アクションレコーダ」で、実際の操作を記録し、後から同じ手順を自動で再実行できます。プログラミングの知識がなくても簡単に使える点が魅力です。

さらに、もう一歩進んだ方法として「スクリプト(.scrファイル)」を使えば、複数のコマンド操作をまとめて自動実行できます。たとえば、複数の図面に共通の設定を一括で適用したいときなどに非常に効果的です。

アクションレコーダやスクリプトを使いこなすことで、定型作業にかかる時間を大幅に短縮でき、業務の効率化につながります。最初は小さな処理から始めて、少しずつ活用範囲を広げていきましょう。

4. 応用テクニックをさらに深めるために

引用:https://www.autodesk.com/jp/training

ここまでで、AutoCADの作図効率を高めるためのさまざまな応用テクニックをご紹介してきました。これらを一通り使いこなせるようになったら、次のステップとして、知識をさらに広げていくことが大切です。

AutoCADは機能が豊富で奥が深いため、常に新しい使い方や便利な操作方法が発見されます。そのため、自分の知識や操作スキルを定期的にアップデートしていくことが、スキルの維持と向上に欠かせません。

また、図面作成中に疑問が出てきたときに、自分で調べて解決する力をつけることも大切です。情報を見つける方法を知っていれば、問題が起きたときでもスムーズに対処できます。ここでは、AutoCADのさらなる学習に役立つ情報源や、ユーザー同士で知識を共有できるコミュニティの活用法をご紹介します。常に新しい知識を取り入れようとする姿勢こそが、初心者から中級者、そして上級者への成長につながっていきます。


4.1 AutoCADのヘルプ機能の活用

AutoCADには、操作に迷ったときや機能の使い方を詳しく知りたいときに役立つヘルプ機能が標準で用意されています。画面右上の「?」マークやF1キーを押すと、公式のヘルプページにアクセスでき、キーワード検索で目的の情報を探すことが可能です。

たとえば、「オブジェクトスナップ」や「グループ化」などの用語で検索すれば、それぞれの機能の意味や使い方の手順、注意点などが詳しく説明されています。図解や動画付きのページも多く、実際の操作をイメージしやすいのが特徴です。

また、ヘルプはオンライン版とオフライン版の両方が利用できるため、ネット環境がない場所でも参照できるのは安心です。日頃からちょっとした疑問を自力で解決する習慣をつけておけば、作業中のつまずきを減らすことができます。ヘルプ機能を積極的に活用することで、AutoCADの理解がより深まり、応用力も自然と身についていくでしょう。


4.2 オンラインコミュニティやフォーラムの活用

AutoCADの操作で困ったときや、より便利な使い方を知りたいときには、オンラインコミュニティやユーザーフォーラムを活用するのも非常に有効です。世界中のAutoCADユーザーが集まって情報交換をしており、初心者からプロフェッショナルまで幅広いレベルの知見が共有されています。

たとえば、「AutoCAD フォーラム」「Autodesk Community」「CADTutor」などでは、具体的な質問に対する回答や、操作の裏技的な使い方まで多彩な情報が得られます。すでに同じ疑問を持った誰かが質問している場合も多く、過去ログを読むだけでも参考になることがたくさんあります。

自分から質問を投稿する際には、使用しているバージョンや問題の内容をできるだけ詳しく書くことで、より正確で親切な回答を得られる可能性が高まります。また、英語圏の情報が多い場合でも、最近は翻訳ツールの精度も高くなっているため、十分に活用できます。

業種や地域によって細かな違いがあることもありますが、他のユーザーの経験を知ることは大きな学びにつながります。コミュニティの情報を上手に活用すれば、AutoCADの知識をさらに深め、トラブルシューティングの力も養うことができます。


4.3 継続的な学習の重要性

AutoCADは定期的にバージョンアップされており、新機能の追加や操作画面の改良が行われています。そのため、一度覚えた操作方法であっても、将来的に仕様が変わることがあるため、継続的な学習が非常に大切です。

新しい機能にいち早く慣れることができれば、他の人よりも効率よく作業できるようになりますし、職場や現場で頼られる存在にもなれるでしょう。また、バージョンごとの違いや注意点を把握しておくことで、旧バージョンとの互換性の問題にも柔軟に対応できます。

さらに、AutoCADだけにとどまらず、他の設計ツールやBIMとの連携、プレゼンテーション資料の作成など、応用範囲を広げていくことで、自分の業務スキルの幅も広がっていきます。こうした総合的なスキルアップは、キャリア形成や昇進・転職といった面でも大きな武器になります。

日々の仕事の中で少しずつ新しいことを試していく姿勢が、結果的に作業精度やスピードの向上につながります。AutoCADの学習には終わりがありませんが、その継続が、あなたを確実にワンランク上のユーザーへと導いてくれるはずです。

5. よくある質問(FAQ)

Q1: 一度に多くの機能を覚えようとすると混乱しそうです。どこから始めればいいですか?

A1:
ご安心ください。すべての機能を一気に覚える必要はありません。最初のステップとしておすすめなのは、作図の基礎となる「レイヤー管理」や「オブジェクトスナップ」の使い方をしっかり理解することです。これらはほぼすべての作業の土台になりますので、まずはここから始めましょう。

そのうえで、「ブロック機能」や「クイックプロパティ」など、作業時間を短縮できるテクニックを少しずつ取り入れていくと、自然と応用力が身についていきます。無理なく段階的に覚えていくことで、スムーズにスキルアップできます。


Q2: マクロ登録やスクリプトにはプログラミングの知識が必要ですか?

A2:
基本的なマクロやスクリプトを使うだけであれば、専門的なプログラミング知識は必要ありません。たとえば、「アクションレコーダ」を使えば、いつも行っている操作を記録して、次回からワンクリックで再実行できます。マウスやキーボードの操作だけで完結するため、初心者にも扱いやすい機能です。

より複雑な処理を自動化したい場合には、「スクリプトファイル(.scr)」を使うことになりますが、それでもAutoCADのコマンドを並べるだけの簡単な記述から始められます。少しずつ試しながら使い方に慣れていけば、着実にスキルが伸びていきますので、まずはシンプルな自動化から始めてみましょう。


Q3: ダイナミック入力を使うと正確な座標指定が難しくなりませんか?

A3:
ダイナミック入力は、画面上に数値や角度を直接表示して入力できる便利な機能ですが、慣れないうちは戸惑うこともあるかもしれません。それでも、正確な数値や座標を手入力すれば、通常のコマンドライン操作と同じく高精度の作図が可能です。

また、「オブジェクトスナップ」機能と併用することで、基準点をしっかり捉えながら寸法や角度を入力できるようになるため、より正確な作図が実現できます。最初は小さな図形や簡単な配置から試してみて、少しずつ慣れていくことをおすすめします。使いこなせるようになると、作図スピードと精度の両方を向上させる強力なツールになります。

6. まとめ:応用テクニックで広がるAutoCADの可能性

この記事では、AutoCADをもっと使いこなしたい方に向けて、操作の応用テクニックを10個紹介してきました。どのテクニックも、日々の作図作業を効率化し、ミスを減らし、図面の精度と品質を高めるためにとても役立つものばかりです。

特に、レイヤー管理やブロック、外部参照(Xref)、マクロ登録、カスタマイズなどは、初心者から中級者へと成長するうえで避けて通れない基本的な応用操作です。それぞれのテクニックは単体でも効果を発揮しますが、組み合わせることで、より大きな力を発揮します。たとえば、ダイナミックブロックとマクロ登録を併用すれば、寸法変更が多い部品図の作成が格段にスムーズになるでしょう。

こうしたテクニックを実務に取り入れることで、AutoCADを「ただの作図ツール」としてではなく、「業務効率化の強力な武器」として活用できるようになります。はじめはすべてを使いこなすのが難しく感じるかもしれませんが、焦らず少しずつ試していけば大丈夫です。自分の作業スタイルに合った機能から始めて、徐々に活用の幅を広げていきましょう。

大切なのは、日々の図面作成の中で「もっと便利にできる方法はないか?」と意識しながら手を動かすことです。AutoCADは、学べば学ぶほど新しい発見がある奥深いツールです。新しいバージョンに触れたり、これまで使ってこなかった機能に挑戦したりすることで、自分自身のスキルに磨きがかかります。

ぜひ、この記事で紹介したテクニックをきっかけに、AutoCADをさらに自由に、快適に使いこなせるようになってください。あなたの作図作業がもっと楽しく、もっと効率よくなることを心から願っています。
